Водоотделитель пневмопривода тормозной системы
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

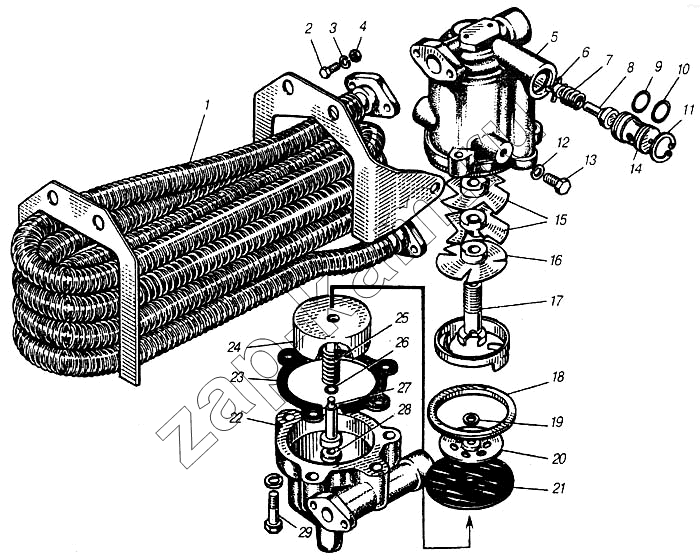

Схема/чертеж: Водоотделитель пневмопривода тормозной системы / КамАЗ 4310
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
11-3511010 11-3511010 Водоотделитель в сборе 1 -
1/60434/21 1/60434/21 Болт М8-6gх20 2 -
853977 853977 Штуцер 12 ввертный 2 -
1/05166/77 1/05166/77 Шайба 8 пружинная 2 -
1/02634/60 1/02634/60 Прокладка 22х28х1,5 2 -
5511-3511017 5511-3511017 Кронштейн 1 -
5511-3511018 5511-3511018 Кронштейн 1 -
1 11-3511050 Охладитель 1 -
2 1/59705/21 Болт М10х1,25-6gх20 6 -
3 1/05168/77 Шайба 10 пружинная 6 -
4 1/21647/11 Гайка М10х1,25-6Н 6 -
5 11-3511025 Корпус 1 -
6 11-3511086 Тарелка пружины 1 -
7 11-3511062 Пружина клапана 1 -
8 11-3511082 Клапан в сборе 1 -
9 11-3511065 Кольцо уплотнительное 1 -
10 11-3511066 Кольцо уплотнительное 1 -
11 11-3511089 Кольцо А-22 1 -
12 252135 Шайба 5 -
13 201241 Болт 3 -
14 11-3511088 Поршень 1 -
15 11-3511092 Диск направляющий 2 -
16 11-3511093 Диск нижний 1 -
17 11-3511091 Винт пустотелый 1 -
18 11-3511042 Упорное кольцо 1 -
19 11-3511095 Шайба 1 -
20 11-3511098 Мембранный диск 1 -
21 11-3511096 Мембрана 1 -
22 11-3511070 Крышка 1 -
23 11-3511075 Уплотнение 1 -
24 11-3511094 Поршень водоотделителя 1 -
25 11-3511064 Пружина золотника 1 -
26 11-3511078 Кольцо уплотнительное 1 -
27 11-3511034 Золотник клапана 1 -
28 11-3511036 Диск уплотняющий 1 -
29 201253 Болт 3 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
