Каркас тента платформы
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

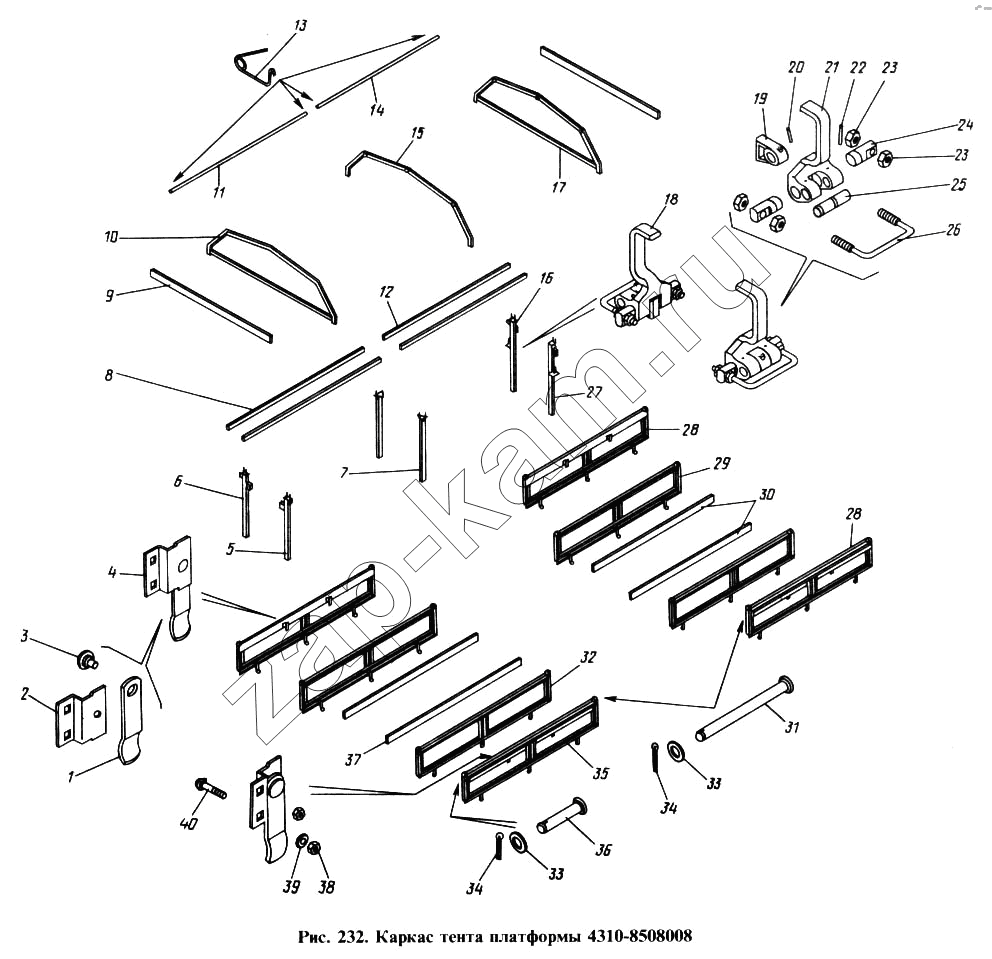

Схема/чертеж: Каркас тента платформы / КамАЗ 4310
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
Поз. Артикул Название детали Кол-во Цена
1/13945/21 1/13945/21 Болт 2 -
210383 210383 Болт 18 -
1/07964/01 1/07964/01 Шплинт разводной 3х20 12 -
1/05171/77 1/05171/77 Шайба 14 пружинная 2 -
1/26386/01 1/26386/01 Шайба плоская 10,6х18х2 12 -
1/26420/01 1/26420/01 Шайба плоская 8,45х25х1,5 2 -
4310-8506121 4310-8506121 Упор ножки боковой скамейки 12 -
4310-8508710 4310-8508710 Ось 2 -
5320-8508223 5320-8508223 Кронштейн № 2 2 -
4310-8508694 4310-8508694 Каркас решетки 2 -
4310-8508675 4310-8508675 Каркас решетки 2 -
1/61008/11 1/61008/11 Гайка М8х1,25-6Н 18 -
260068 260068 Палец 10х60 12 -
1 4310-8506136 Щеколда запора скамейки 4 -
2 4310-8506137 Пластина крепления щеколды 4 -
3 5320-6104037 Ось 4 -
4 4310-8506135 Щеколда запора скамейки в сборе 4 -
5 4310-8508121 Стойка № 1 каркаса тента левая в сборе 1 -
6 4310-8508120 Стойка № 1 каркаса тента правая в сборе 1 -
7 4310-8508160 Стойка № 2 каркаса тента в сборе 2 -
8 4310-8508218 Распорка № 1 стоек каркаса тента в сборе 2 -
9 5320-8508225 Доска каркаса тента передняя в сборе 2 -
10 4310-8508110 Дуга №1 тента платформы к сборе 2 -
11 4310-8508209 Распорка №1 3 -
12 5320-8508200 Распорка № 2 стоек каркаса теша в сборе 2 -
13 4310-8508221 Пружина распорок 12 -
14 4310-8508211 Распорка №2 3 -
15 4310-8508154 Дуга №2 тента платформы в сборе 1 -
16 4310-8508173 Стойка № 3 каркаса тента левая в сборе 1 -
17 4310-8508110 Дуга №1 тента платформы к сборе 2 -
18 5320-8508208 Запор стойки № 2 в сборе 2 -
19 5320-8508213 Кронштейн 2 -
20 1/03327/10 Штифт цилиндрический 3х22 2 -
21 5320-8508216 Рычаг 2 -
22 1/03330/10 Штифт цилиндрический 3х30 4 -
23 1/21647/11 Гайка М10х1,25-6Н 8 -
24 5320-8508217 Ось скобы 4 -
25 5320-8508219 Ось рычага 2 -
26 5320-8508215 Скоба 2 -
27 4310-8508172 Стойка №3 каркаса тента правая в сборе 1 -
28 4310-8508690 Решетка № 2 в сборе 2 -
29 4310-8508695 Каркас решетки 2 -
30 4310-8508229 Доска каркаса 4 -
31 853785 Палец -
32 4310-8508674 Каркас решетки в сборе 2 -
33 1/05202/01 Шайба плоская 16,8х28х3 6 -
34 1/07910/01 Шплинт 6 -
35 4310-8508670 Решетка № 1 в сборе 2 -
36 260141 Палец 16х70 ОСТ 37.001.163-97 4 110 ₽
37 4310-8508227 Доска каркаса 4 -
38 1/61008/11 Гайка М8х1,25-6Н 18 -
39 1/26420/01 Шайба плоская 8,45х25х1,5 2 -
40 210383 Болт 18 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
