Клапан защитный тройной
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

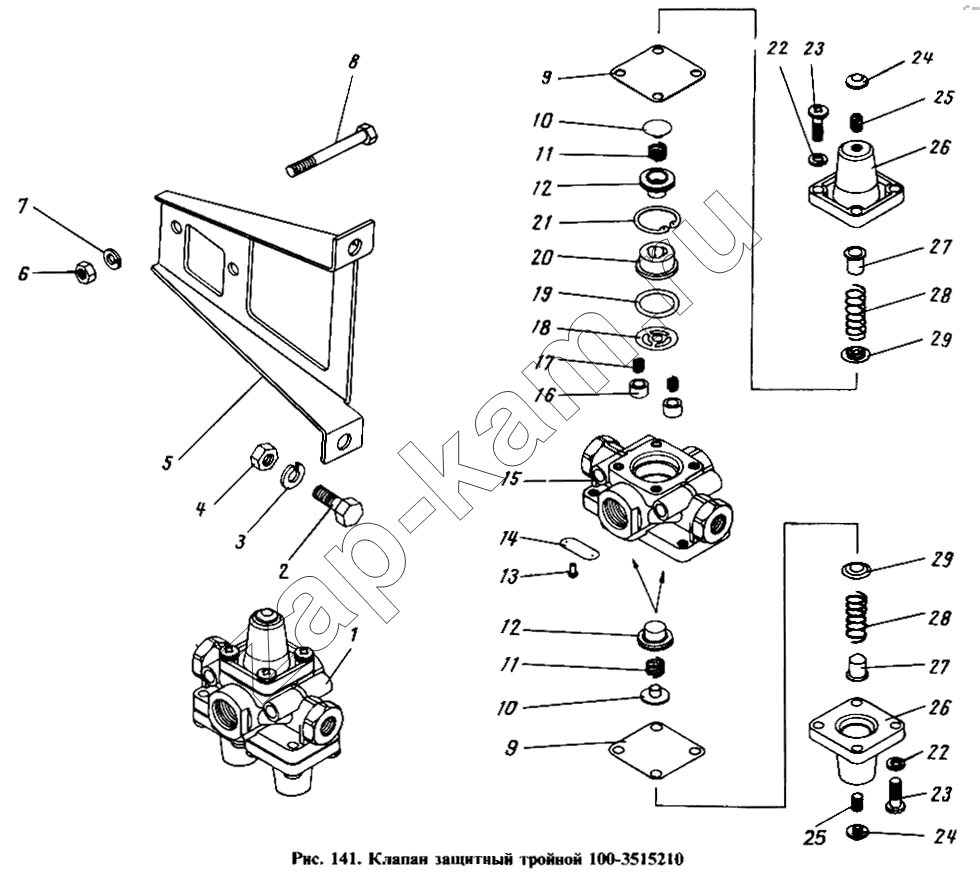

Схема/чертеж: Клапан защитный тройной / КамАЗ 4310
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
Поз. Артикул Название детали Кол-во Цена
1 100-3515210 Клапан защитный тройной в сборе 1 -
2 1/59707/21 Болт М10х1,25-6gх25 2 -
3 1/05168/77 Шайба 10 пружинная 2 -
4 1/21647/11 Гайка М10х1,25-6Н 2 -
5 54112-3515219 Кронштейн 1 -
6 1/61008/11 Гайка М8х1,25-6Н 2 -
7 1/05166/77 Шайба 8 пружинная 2 -
8 1/60445/21 Болт М8-6gх65 2 -
9 100-3515230 Мембрана 3 -
10 100-3515221 Толкатель 3 -
11 100-3515227 Пружина 3 -
12 100-3515225 Клапан в сборе 3 -
13 304183 Заклепка пустотелая 2 -
14 100-3512099 Табличка 1 -
15 100-3515220 Корпус 1 -
16 100-3515228 Клапан 2 -
17 100-3515245 Пружина 2 -
18 100-3515224 Шайба 1 -
19 100-3515223 Кольцо 1 -
20 100-3515222 Направляющая 1 -
21 489313 Кольцо упорное 1 -
22 305887 Шайба 6 пружинная 12 -
23 302210 Винт 12 -
24 100-3515243 Колпачок защитный 3 -
25 302199 Винт 3 -
26 100-3515240 Крышка 3 -
27 100-3515234 Тарелка пружины 3 -
28 100-3515232 Пружина 3 -
29 100-3515233 Направляющая 3 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
