Кран разобщительный в сборе
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

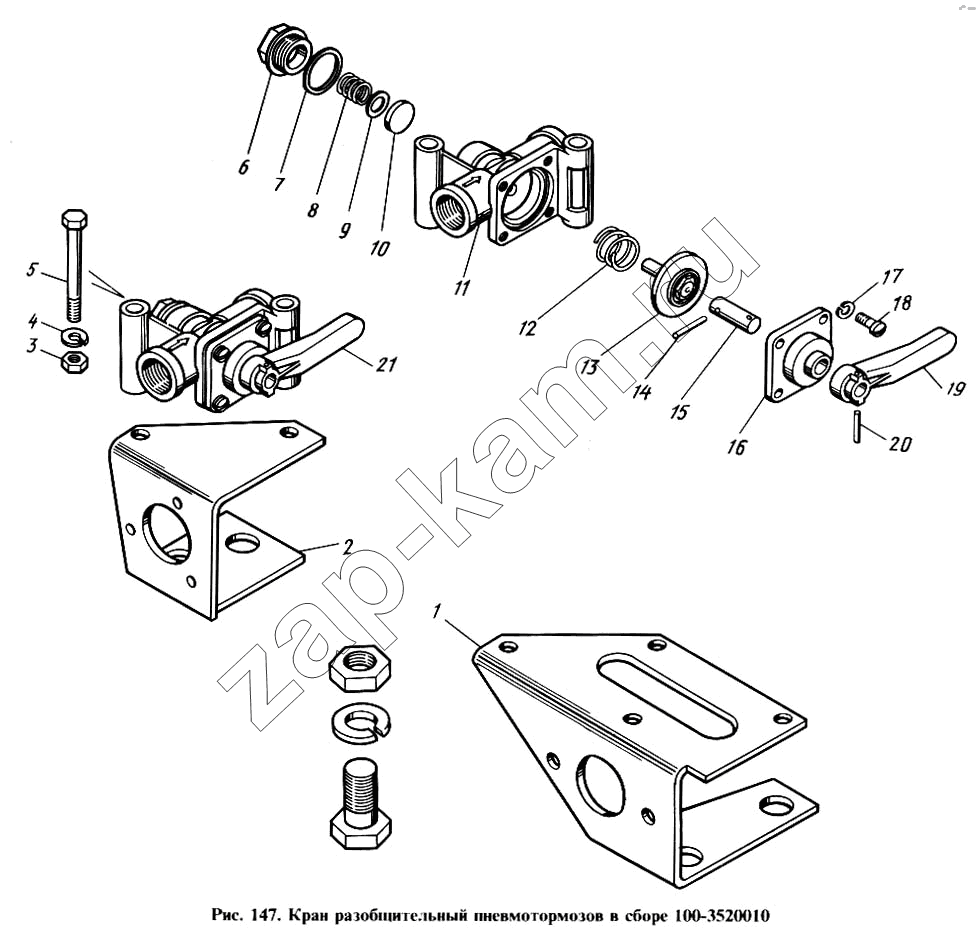

Схема/чертеж: Кран разобщительный в сборе / КамАЗ 4310
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
100-3520028 100-3520028 Крышка в сборе 3 -
1 4310-3520030 Кронштейн крепления разобщительного крана тормозной магистрали левый 1 -
2 4310-3520032 Кронштейн крепления разобщительного крана тормозной магистрали правый 1 -
3 1/61008/11 Гайка М8х1,25-6Н 6 -
4 1/05166/77 Шайба 8 пружинная 6 -
5 1/60445/21 Болт М8-6gх65 6 -
6 130-3520023 Пробка 3 -
7 К80-1107343 Прокладка 3 -
8 130-3520022 Пружина 3 -
9 130-3520063 Шайба 3 -
10 130-3520061 Клапан 3 -
11 100-3520016 Корпус 3 -
12 130-3520057-Б Пружина 3 -
13 130-3520036 Шток 3 -
14 258602 Штифт 3 -
15 130-3520033-Б Толкатель 3 -
16 100-3520029 Крышка 3 -
17 252153 Шайба пружинная 12 -
18 222501 Винт 12 -
19 130-3520020-Б Ручка 3 -
20 130-3520031 Штифт толкателя 3 -
21 100-3520010 Кран разобщительный в сборе 3 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
