Монтаж и крепление панели приборов
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

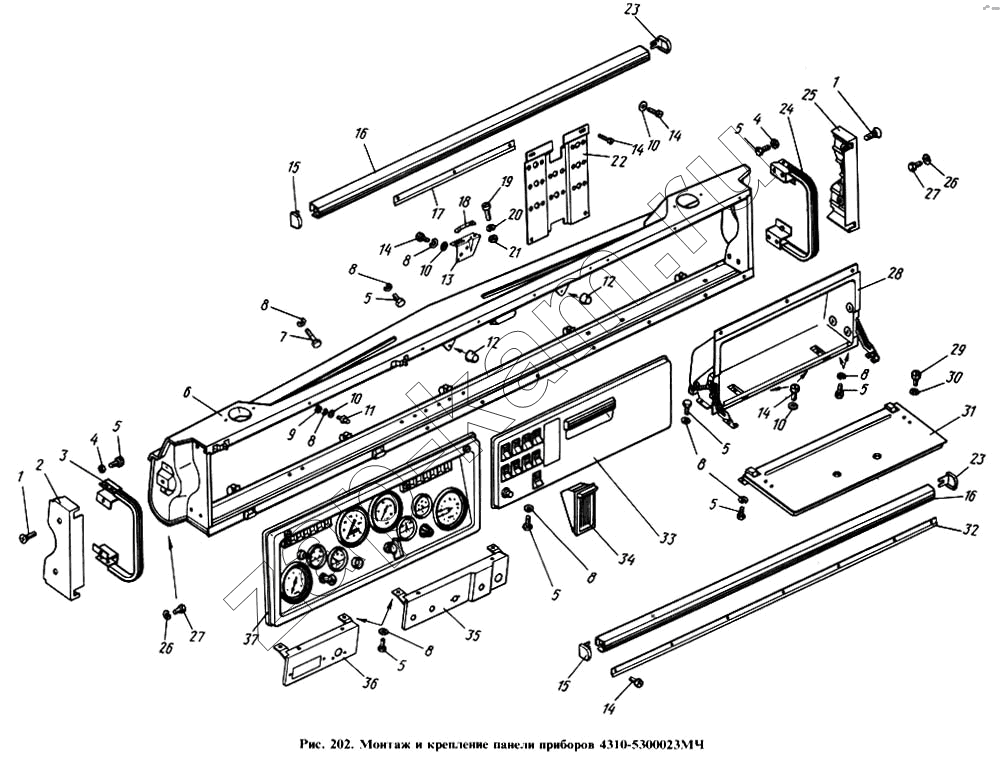

Схема/чертеж: Монтаж и крепление панели приборов / КамАЗ 4310
1
1
2
3
4
4
5
5
5
5
5
5
5
5
6
7
8
8
8
8
8
8
8
8
9
10
10
10
10
11
12
12
13
14
14
14
14
14
15
15
16
16
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
Поз. Артикул Название детали Кол-во Цена
1 1/33130/01 Винт М6-6gх16 4 -
2 5320-5325113 Накладка боковая левая {а} 1 -
3 5320-8202201 Ручка левая в сборе 1 -
4 251644 Гайка М6-6Н ОСТ 37.001.197-75 8 -
5 1/09020/21 Болт М6-6gх12 29 -
6 5320-5325010 Панель приборов в сборе 1 -
7 1/09026/21 Болт М6-6gх25 2 -
8 1/05164/77 Шайба 6 пружинная 26 -
9 1/58962/11 Гайка ЕМ6-6Н 1 -
10 1/05194/01 Шайба плоская 6х12х1,5 8 -
11 5320-3805131 Фиксатор 1 -
12 5320-8401296 Буфер 2 -
13 5320-5325183 Кронштейн пружины 1 -
14 1/03767/01 Винт М6-6gх16 18 -
15 5320-5325171 Заглушка окантовки торцовая левая 2 -
16 5320-5325163 Окантовка панели приборов 2 -
17 5320-5325165 Планка окантовки верхняя 1 -
18 5320-5325185 Пружина запора 1 -
19 1/32718/01 Винт М4-6gх8 2 -
20 1/11963/77 Шайба пружинная 4 2 -
21 1/07940/11 Гайка низкая М4 2 -
22 5320-3722503 Кронштейн предохранителей 1 -
23 5320-5325170 Заглушка окантовки торцовая правая 2 -
24 5320-8202200 Ручка правая в сборе 1 -
25 5320-5325112 Накладка боковая правая 1 -
26 1/05166/77 Шайба 8 пружинная 2 -
27 1/60431/21 Болт М8-6gх14 2 -
28 5320-5303012 Ящик вещевой в сборе 1 -
29 1/32739/01 Винт М5-6gх10 4 -
30 1/11954/77 Шайба 5 пружинная 4 -
31 5320-5303020 Дверка в сборе 1 -
32 5320-5325167 Планка окантовки нижняя 1 -
33 4310-3710428 Панель выключателей в сборе 1 -
34 5320-8203010 Пепельница передняя в сборе 1 -
35 5320-5325130 Щиток нижний длинный в сборе 1 -
36 5320-5325132 Щиток панели приборов нижний короткий 1 -
37 4310-3805010-14 Щиток приборов в сборе 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
