Скамейка платформы средняя в сборе
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

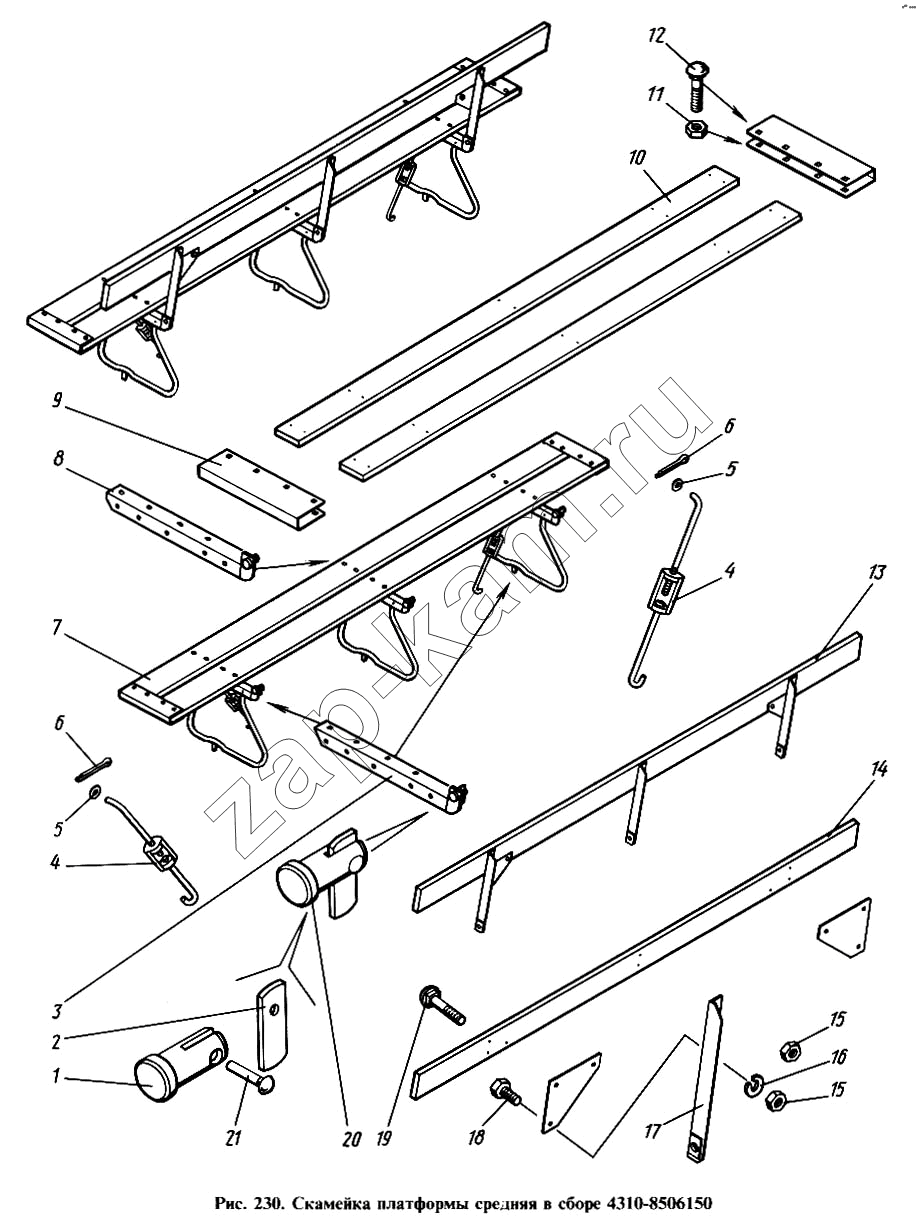

Схема/чертеж: Скамейка платформы средняя в сборе / КамАЗ 4310
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
4310-8506249 4310-8506249 Скоба стяжки 4 -
4310-8506239 4310-8506239 Ножка 6 -
1/26386/01 1/26386/01 Шайба плоская 10,6х18х2 4 -
4310-8506273 4310-8506273 Упор ножки 6 -
4310-8506219 4310-8506219 Угольник 2 -
4310-8506219 4310-8506219 Угольник 4 -
4310-8506287 4310-8506287 Петля № 1 8 -
4310-8506287 4310-8506287 Петля № 1 20 -
260062 260062 Палец 10х40 12 -
260106 260106 Палец 2 -
4310-8506389 4310-8506389 Опора спинки среднего сиденья 2 -
4310-8506389 4310-8506389 Опора спинки среднего сиденья 4 -
4310-8506211 4310-8506211 Ограничитель левый 1 -
4310-8506238 4310-8506238 Ножка в сборе 6 -
1 4310-8506369 Фиксатор 4 -
2 4310-8506371 Пластина фиксатора 4 -
3 4310-8506222 Поперечина № 1 в сборе 4 -
4 4310-8506176 Стяжка в сборе 4 -
5 1/26386/01 Шайба плоская 10,6х18х2 16 -
6 1/07964/01 Шплинт разводной 3х20 16 -
7 4310-8506150 Сиденье среднее в сборе 2 -
8 4310-8506116 Поперечина № 2 среднего сиденья к сборе 2 -
9 4310-8506391 Обойма 4 -
10 4310-8506155 Планка 4 -
11 1/61008/11 Гайка М8х1,25-6Н 40 -
12 210382 Болт М8-6gх35 32 -
13 4310-8506340 Спинка среднего сиденья в сборе 2 -
14 4310-8506205 Планка спинки 2 -
15 1/61008/11 Гайка М8х1,25-6Н 20 -
16 1/05166/77 Шайба 8 пружинная 4 -
17 4310-8506352 Поперечина спинки в сборе 6 -
18 1/60432/21 Болт М8-6gх16 4 -
19 210382 Болт М8-6gх35 16 -
20 4310-8506368 Фиксатор спинки в сборе 4 -
21 1/05430/00 Заклепка 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
