Установка масляных радиаторов и маслопроводов
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

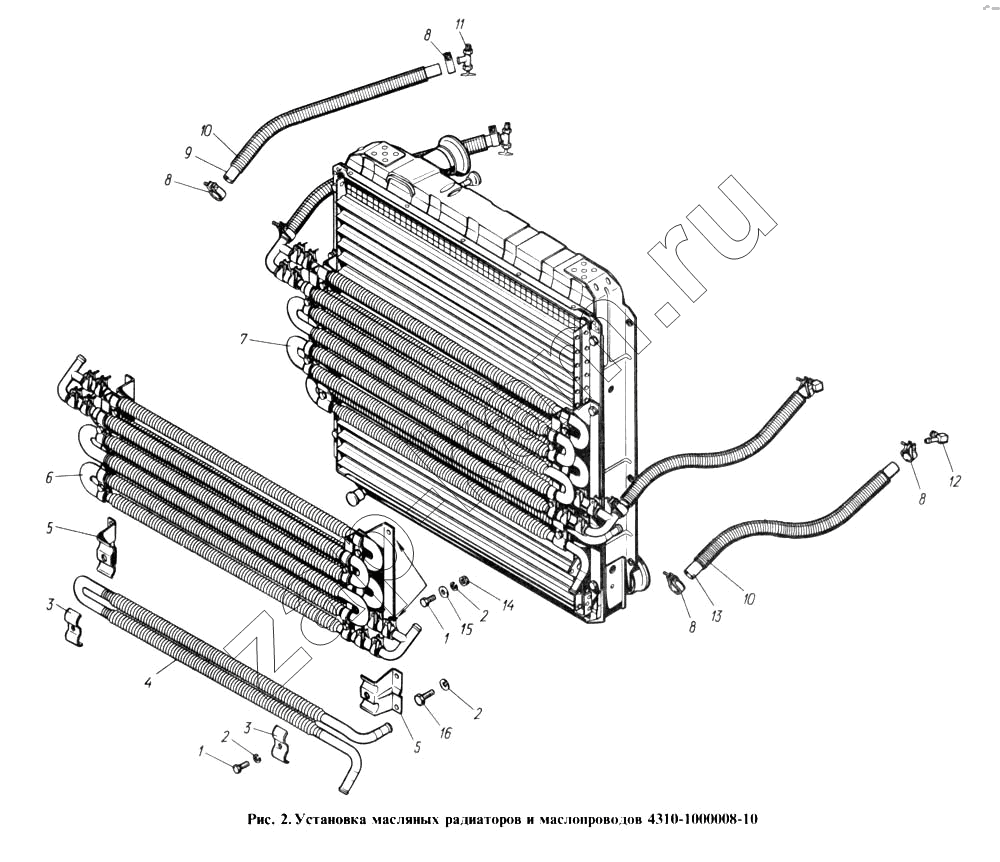

Схема/чертеж: Установка масляных радиаторов и маслопроводов / КамАЗ 4310
1
1
2
2
2
3
3
4
5
5
6
7
8
8
8
8
9
10
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 1/60434/21 Болт М8-6gх20 6 -
2 1/05166/77 Шайба 8 пружинная 10 -
3 5320-3419037 Скоба крепления масляного радиатора 2 -
4 5320-3419011 Радиатор масляный гидроусилителя руля 1 -
5 5320-3419030 Кронштейн масляного радиатора в сборе 2 -
6 54112-1013010 Радиатор масляный двигателя в сборе 1 -
7 4310-1000008-10 Установка масляных радиаторов и маслопроводов 1 -
8 1/01690/90 Хомут 25 4 -
9 5320-1013071 Рукав 1 -
10 5320-1013105 Оболочка 2 -
11 5320-1013095 Кран масляной системы в сборе 1 -
12 864845 Угольник отвода масла 1 -
13 4310-1013071 Рукав 1 -
14 1/61008/11 Гайка М8х1,25-6Н 1 -
15 1/05196/01 Шайба плоская 8х17 4 -
16 1/61008/11 Гайка М8х1,25-6Н 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
