Установка цилиндра и трубопроводов опрокидывающего механизма кабины
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

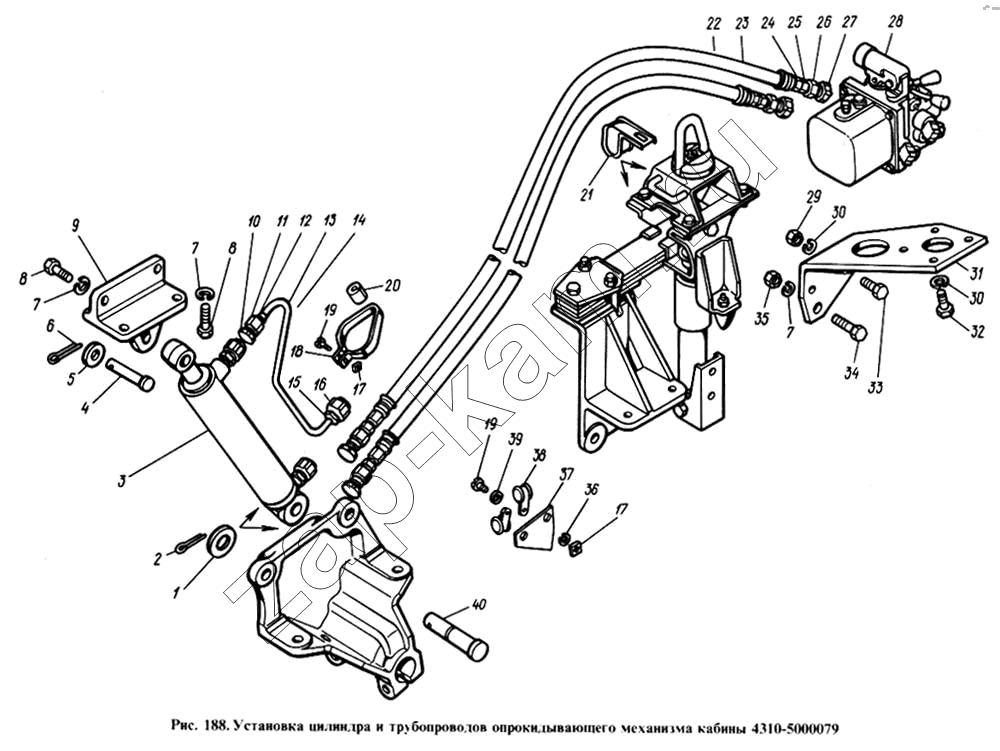

Схема/чертеж: Установка цилиндра и трубопроводов опрокидывающего механизма кабины / КамАЗ 4310
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
Поз. Артикул Название детали Кол-во Цена
1 1/05206/01 Шайба плоская 25х42х4 2 -
2 1/07974/01 Шплинт 4,7х40 1 -
3 4310-5003014 Цилиндр механизма опрокидывания кабины в сборе 1 -
4 260141 Палец 16х70 ОСТ 37.001.163-97 1 110 ₽
5 1/05202/01 Шайба плоская 16,8х28х3 1 -
6 1/07970/01 Шплинт 4х30 1 -
7 1/05170/77 Шайба 12 пружинная 5 -
8 1/55405/21 Болт М12х1,25-6gх35 4 -
9 4310-5003110 Кронштейн 1 -
10 864306 Пробка транспортная 1 -
11 4310-5009062 Гайка накидная 1 -
12 4310-5009067 Ниппель короткий 1 -
13 4310-5009071 Труба 1 -
14 4310-5009070 Труба в сборе 1 -
15 864768 Наконечник 1 -
16 864304 Пробка транспортная 1 -
17 1/40893/01 Гайка М6-6Н 2 -
18 4310-5009081 Хомут 1 -
19 1/03767/01 Винт М6-6gх16 2 -
20 4310-5009080 Втулка 1 -
21 4310-5009091 Скоба 2 -
22 4310-5009052 Шланг в сборе 2 -
23 4310-5009051 Шланг 1 -
24 4310-5009059 Муфта 2 -
25 4310-5009058 Ниппель 2 -
26 4310-5009062 Гайка накидная 2 -
27 864306 Пробка транспортная 2 -
28 4310-5004010 Насос опрокидывающего механизма кабины в сборе 1 39 130 ₽
29 1/21647/11 Гайка М10х1,25-6Н 2 -
30 1/05168/77 Шайба 10 пружинная 6 -
31 4310-5004085 Кронштейн 1 -
32 1/59705/21 Болт М10х1,25-6gх20 4 -
33 1/13069/21 Болт М10х1,25-6gх30 2 -
34 1/55407/21 Болт М12х1,25-6gх45 1 -
35 1/61015/11 Гайка М12х1,25-6Н 1 -
36 1/05164/77 Шайба 6 пружинная 1 -
37 4310-5009084 Кронштейн 1 -
38 1/04195/01 Скоба 1-22 2 -
39 1/05194/01 Шайба плоская 6х12х1,5 1 -
40 4310-5003115 Палец подвески цилиндра 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
