Валы карданные лебедки
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

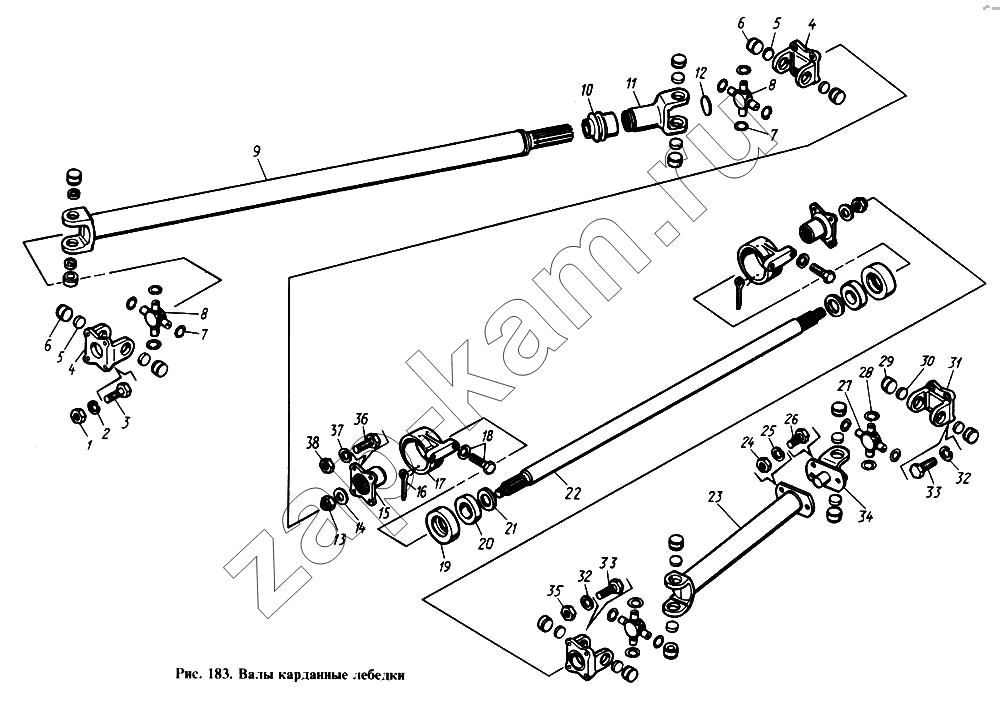

Схема/чертеж: Валы карданные лебедки / КамАЗ 4310
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
33
33
33
34
35
36
37
38
Поз. Артикул Название детали Кол-во Цена
4310-4503113 4310-4503113 Пластина 1 -
1/13069/21 1/13069/21 Болт М10х1,25-6gх30 4 -
1/05164/77 1/05164/77 Шайба 6 пружинная 1 -
1/05170/77 1/05170/77 Шайба 12 пружинная 2 -
1/05168/77 1/05168/77 Шайба 10 пружинная 4 -
4310-4503100 4310-4503100 Рычаг включения лебедки в сборе 1 -
4310-4503102 4310-4503102 Рычаг 1 -
4310-4503107 4310-4503107 Палец упорный 1 -
4310-4503105 4310-4503105 Ось рычага 1 -
4310-4503187 4310-4503187 Ось крышки 1 -
4310-4503111 4310-4503111 Основание крышки 1 -
4310-4501109 4310-4501109 Крышка защитная рычага включения редуктора лебедки с пластиной в сборе 1 -
1/55405/21 1/55405/21 Болт М12х1,25-6gх35 2 -
4310-4502047 4310-4502047 Вилка скользящая в сборе 1 -
1/61015/11 1/61015/11 Гайка М12х1,25-6Н 2 -
1/07259/11 1/07259/11 Гайка низкая М6 1 -
862810 862810 Кольцо упорное 1 -
4310-4503053 4310-4503053 Кронштейн 1 -
4310-4503110 4310-4503110 Крышка 1 -
4310-4503108 4310-4503108 Крышка защитная рычага включения редуктора лебедки с основанием и осью в сборе 1 -
4310-4503185 4310-4503185 Муфта защитная штока вилки включения редуктора лебедки -
1 1/61008/11 Гайка М8х1,25-6Н 4 -
2 1/05166/77 Шайба 8 пружинная 4 -
3 1/60438/11 Болт 4 -
4 4310-4502023 Фланец 2 -
5 4310-4502032 Сальник в сборе 8 -
6 864710 Подшипник игольчатый 8 -
7 862805 Кольцо упорное 8 -
8 4310-4502030 Крестовина 2 -
9 4310-4502015 Вал карданный 1 -
10 4310-4502090 Муфта 1 -
11 4310-4502048 Вилка 1 -
12 1/01604/01 Заглушка 1 -
13 853503 Гайка фланца 2 -
14 1/05204/01 Шайба плоская 21х35х4 2 -
15 4310-4204074 Фланец 2 -
16 1/07964/01 Шплинт разводной 3х20 8 -
17 4310-4502217 Кронштейн 2 -
18 1/38305/11 Болт 4 -
19 4310-4502219 Подушка опоры 2 -
20 864762 Подшипник 2 -
21 4310-4502237 Шайба 2 -
22 4310-4502215 Вал промежуточный 1 -
23 4310-4502115-10 Вал карданный 1 -
24 1/61008/11 Гайка М8х1,25-6Н 1 -
25 1/05166/73 Шайба 8 пружинная 1 -
26 4310-4502051 Болт 1 -
27 4310-4502030 Крестовина 2 -
28 862805 Кольцо упорное 8 -
29 864710 Подшипник игольчатый 8 -
30 4310-4502032 Сальник в сборе 8 -
31 4310-4502023 Фланец 2 -
32 1/05166/77 Шайба 8 пружинная 4 -
32 1/05166/77 Шайба 8 пружинная 4 -
33 1/60438/11 Болт 4 -
33 1/60438/11 Болт 4 -
34 4310-4502149-10 Вилка 1 -
35 1/61008/11 Гайка М8х1,25-6Н 4 -
36 1/60438/11 Болт 4 -
37 1/05166/77 Шайба 8 пружинная 4 -
38 1/61008/11 Гайка М8х1,25-6Н 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
