Основание платформы
/ КамАЗ 43114

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

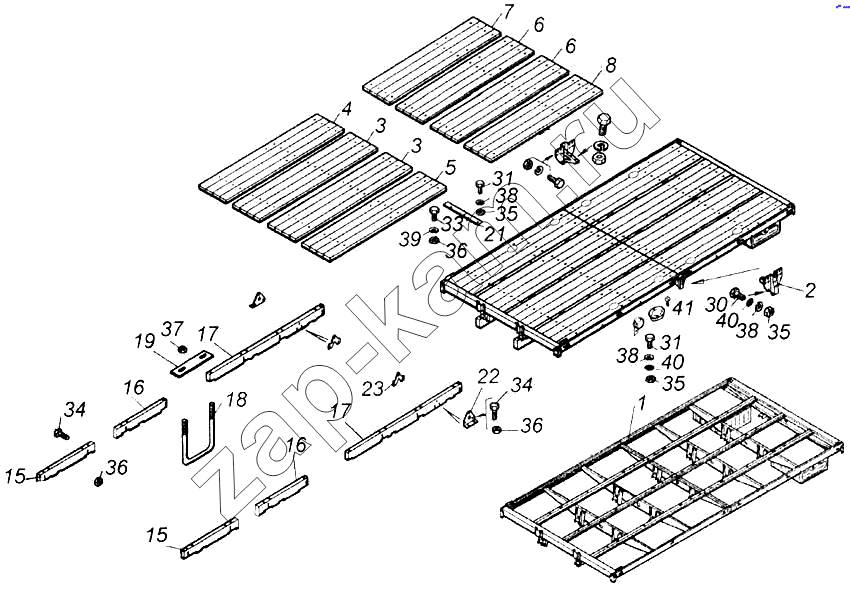

Схема/чертеж: Основание платформы / КамАЗ 43114
1
2
3
3
4
5
6
6
7
8
15
15
16
16
17
17
18
19
21
22
23
30
31
31
33
34
34
35
35
35
36
36
36
37
38
38
38
39
40
40
41
Поз. Артикул Название детали Кол-во Цена
431007-8501010 431007-8501010 Основание платформы -
1 431007-8501016 Каркас основания платформы 1 -
2 5320-8502050 Направляющая стойки 2 -
3 431007-8522030 Щит №1 настила пола 2 -
4 431007-8522032 Щит №1 настила пола крайний прав. 1 -
5 431007-8522033 Щит №1 настила пола крайний левый 1 -
6 532007-8522040 Щит №2 настила пола 2 -
7 431007-8522042 Щит №2 настила пола крайний прав 1 -
8 431007-8522043 Щит №2 настила пола крайний левый 1 -
9 4310-8525051 Крюк с ушком 8 -
15 532127-8501024 Брус продольный передний 2 -
16 532007-8501026 Брус продольный средний 2 -
17 431007-8501027 Брус продольный задний 2 -
18 5320-8501033 Хомут крепления балки к продольному брусу 14 -
19 5320-8501035 Прокладка хомута 14 -
21 5320-8502072 Усилитель поперечной балки 2 -
22 5320-8521114 Угольник фиксирующий платформу верхний 2 -
23 5320-8521117 Прокладка под головки болтов 2 -
25 4310-8525054 Гнездо узла крепления 8 -
30 1/60432/21 Болт М8-6gх16 8 -
31 1/60436/21 Болт М8-6gх25 18 -
33 1/59705/21 Болт М10х1,25-6gх20 4 -
34 853014 Болт М10х1,25-6gх90 20 -
35 1/61008/11 Гайка М8х1,25-6Н 26 -
36 1/21647/11 Гайка М10х1,25-6Н 24 -
37 1/61015/11 Гайка М12х1,25-6Н 56 -
38 1/05166/77 Шайба 8 пружинная 26 -
39 1/05168/77 Шайба 10 пружинная 4 -
40 1/26467/01 Шайба плоская 8х20х2 24 -
41 247591 Шуруп 6х25 32 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
