Установка клапана управления тормозами прицепа
/ КамАЗ 43114

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

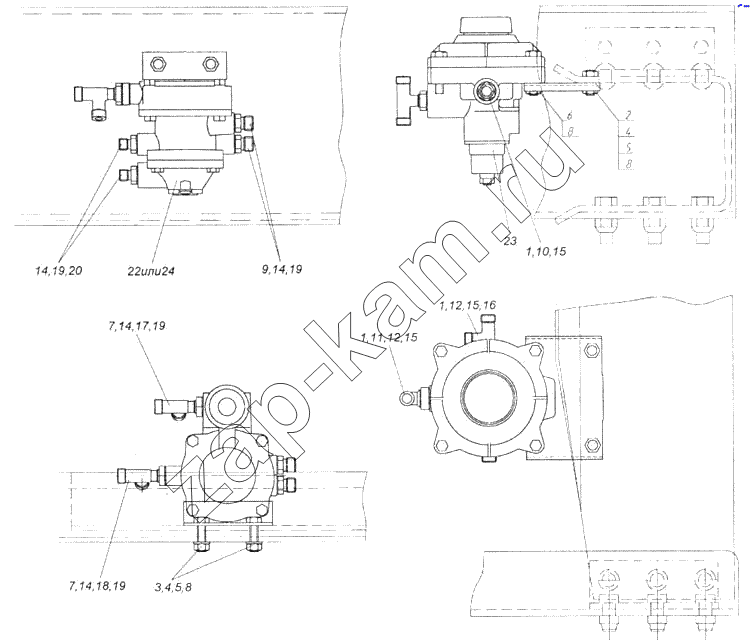

Схема/чертеж: Установка клапана управления тормозами прицепа / КамАЗ 43114
1
1
1
2
3
4
4
5
5
6
7
7
8
8
8
9
10
11
12
12
14
14
14
14
15
15
15
16
17
18
19
19
19
19
20
22
23
24
Поз. Артикул Название детали Кол-во Цена
43114-3500022-30 43114-3500022-30 Установка клапана управления тормозами прицепа -
1 740.1003439 Кольцо уплотнительное 3 -
2 4310-3522119 Кронштейн 1 -
3 5320-3522019 Кронштейн 1 -
4 1/13069/21 Болт М10х1,25-6gх30 4 -
5 1/21647/11 Гайка М10х1,25-6Н 4 -
6 1/17017/11 Гайка М10х1,25-6Н 2 -
7 1/07914/11 Гайка низкая М16х1,5-6Н 2 -
8 1/05168/77 Шайба 10 пружинная 6 -
9 853976 Штуцер ввертный 2 -
10 853977 Штуцер 12 ввертный 1 -
11 861015 Тройник 1 -
12 861021 Гайка М22х1,5-6Н 2 -
14 861023 Шайба 6 -
15 861024 Шайба 3 -
16 861032 Тройник 1 -
17 861033 Тройник 1 -
18 861326 Тройник 1 -
19 864236 Кольцо уплотнительное 6 -
20 864896 Штуцер ввертный 2 -
22 6024-3522010 Клапан управления тормозами прицепа с двухпроводным приводом с клапаном обрыва 1 -
23 100-3522110 Клапан управления тормозами прицепа с однопроводным приводом в сборе 1 -
24 25.3522210 Клапан управления тормозами прицепа с двухпроводным приводом с клапаном обрыва 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
