Установка радиатора
/ КамАЗ 43114

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

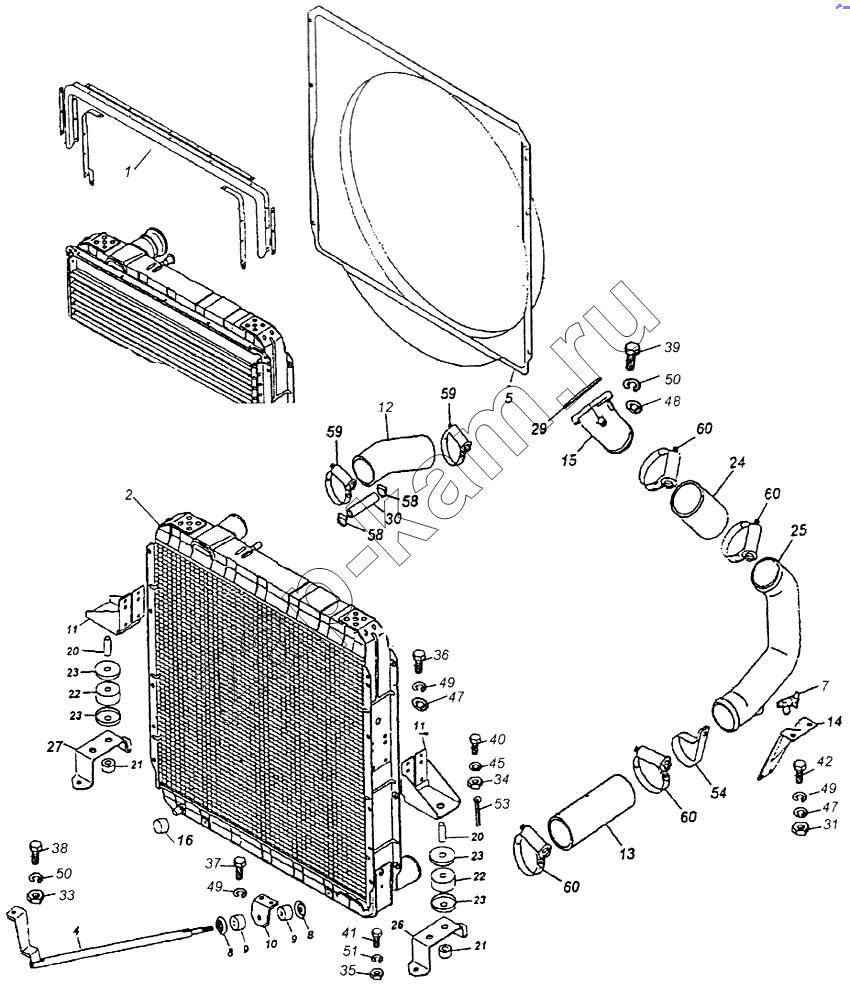

Схема/чертеж: Установка радиатора / КамАЗ 43114
1
2
2
4
5
7
8
8
9
9
10
11
12
13
14
15
16
20
20
21
21
22
22
23
23
23
23
24
25
26
27
29
30
31
33
34
35
36
37
38
40
41
42
45
47
47
49
49
49
50
50
51
53
54
58
58
59
59
60
60
60
60
Поз. Артикул Название детали Кол-во Цена
53205-1300023 53205-1300023 Установка радиатора -
1 5320-1301003 Установка уплотнителей в сборе 1 -
2 146.1301010 Радиатор в сборе 1 -
2 54115-1301010-10 Радиатор в сборе 1 по запросу - 53 360 ₽
4 53205-1302034 Тяга крепления радиатора в сборе 1 -
5 53205-1309010 Кожух вентилятора с накладкой в сборе 1 -
7 5320-8105010-01 Кран сливной в сборе 1 -
8 5320-1302038 Чашка буфера тяги 2 -
9 5320-1302040 Буфер тяги крепления радиатора 2 -
10 54115-1302047 Кронштейн 1 -
11 54115-1302077-10 Кронштейн подвески радиатора 2 -
12 5320-1303010 Рукав 1 -
13 5320-1303026 Рукав 1 -
14 54115-1303079-01 Кронштейн крепления колена подводящего трубопровода 1 -
15 54115-1303058-10 Патрубок подводящий водяного трубопровода 1 -
16 54115-1303082 Заглушка 1 -
20 5320-1302031 Втулка распорная 2 -
21 5320-1302037 Подушка крепления радиатора 2 30 ₽
22 5320-1302060 Подушка подвески радиатора 2 -
23 5320-1302062 Чашка подвески радиатора 4 -
24 5320-1303027 Рукав 1 -
25 5320-1303028 Колено подводящего патрубка водяного трубопровода 1 -
26 54115-1302079 Скоба подвески радиатора 1 -
27 54115-1302078 Скоба подвески радиатора 1 -
29 5320-1303063 Прокладка подводящего патрубка 1 -
30 5320-1311063-01 Рукав от радиатора к бачку 1 -
31 1/61008/11 Гайка М8х1,25-6Н 1 -
33 1/21647/11 Гайка М10х1,25-6Н 4 -
34 250977 Гайка М12х1,25-6Н ОСТ 37.001.108-93 2 -
35 1/61036/11 Гайка М12х1,25-6Н 4 -
36 1/60432/21 Болт М8-6gх16 14 -
37 1/60434/21 Болт М8-6gх20 2 -
38 1/59707/31 Болт М10х1,25-6gх25 1 -
40 853032 Болт М12х1,25-6gх65 2 -
41 1/55404/21 Болт М12х1,25-6gх30 4 -
42 853062 Болт М8-6gх45 1 -
45 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 4 -
47 1/05196/01 Шайба плоская 8х17 14 -
49 1/05166/77 Шайба 8 пружинная 18 -
50 1/05168/77 Шайба 10 пружинная 5 -
51 1/05170/73 Шайба 12 пружинная 4 -
53 1/07336/01 Шплинт 3х25 2 -
54 853897 Хомут 75 1 -
58 ТОRDО 16-27/13-С7WI Хомут с червячной резьбой DIN 3017 2 -
59 ТОRDО 60-80/13-С7WI Хомут с червячной резьбой DIN 3017 2 -
60 ТОRDО 70-90/13-С7WI Хомут с червячной резьбой DIN 3017 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
