Установка системы накачки шин
/ КамАЗ 43114

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

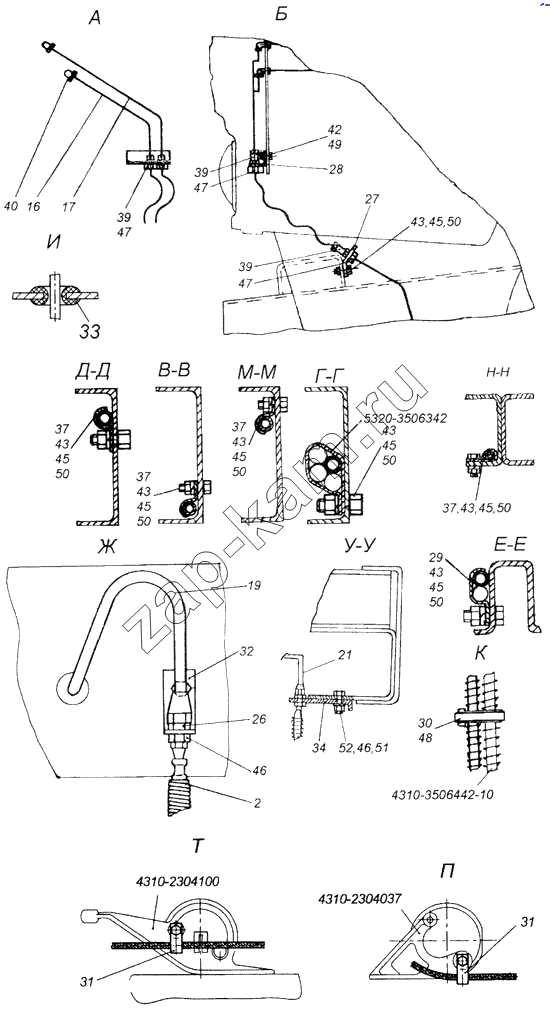

Схема/чертеж: Установка системы накачки шин / КамАЗ 43114
2
16
17
19
21
26
27
28
29
30
31
31
32
33
34
37
37
37
37
39
39
39
40
42
43
43
43
43
43
43
43
45
45
45
45
45
45
45
46
46
47
47
47
48
49
50
50
50
50
50
50
50
51
52
Поз. Артикул Название детали Кол-во Цена
4310-3125001-10 4310-3125001-10 Установка системы накачки шин -
1 4310-3122001 Установка крана управления 1 -
2 4310-3125050-10 Шланг гибкий 6 -
3 4310-3125064-01 Шланг в сборе 2 -
4 4310-3125070-10 Трубка 1 -
5 4310-3125072-10 Трубка 1 -
6 4310-3125074 Трубка от крана управления к шинам колес первая в сборе 1 -
7 4310-3125076-20 Трубка 2 -
8 4310-3125078-10 Трубка 1 -
9 43118-3125080-20 Трубка 1 -
10 4310-3125082-10 Трубка 1 -
11 43118-3125084-20 Трубка 1 -
12 43114-3125086 Трубка 1 -
13 4310-3125090-10 Трубка 1 -
14 43118-3125092-20 Трубка 1 -
15 4310-3125094-10 Трубка 1 -
16 4310-3125096-10 Трубка 1 -
17 4310-3125104-10 Трубка 1 -
18 43114-3125106 Трубка 1 -
19 43118-3125108-20 Трубка 1 -
20 43118-3125110-20 Трубка 1 -
21 43114-3125112 Трубка 1 -
22 43114-3125114 Трубка 1 -
23 43118-3125116-20 Трубка 1 -
24 4310-3125194-10 Трубка 1 -
26 861342-20 Штуцер 6 -
27 4310-3125068-10 Кронштейн 1 -
28 4310-3125069-10 Кронштейн 1 -
29 5511-3506194 Скоба 1 -
30 4310-3723228 Прокладка уплотнительная 4 -
31 4310-3125256 Кронштейн 2 -
32 43118-3125270-20 Кронштейн 2 -
33 5320-3703301 Втулка проходная 2 -
34 55102-2411052 Кронштейн штуцера 1 -
37 853938 Скоба 7 -
38 864814 Штуцер 12 проходной 4 -
39 864880 Штуцер фланцевый проходной 4 -
40 864882 Угольник 2 -
41 864921 Тройник 12 проходной 6 -
42 1/09024/21 Болт М6-6gх20 2 -
43 1/60436/21 Болт М8-6gх25 10 -
44 1/59703/21 Болт М10х1,25-6gх16 2 -
45 1/61008/11 Гайка М8х1,25-6Н 10 -
46 1/07910/11 Гайка М10х1,25-6Н 9 -
47 1/07266/11 Гайка низкая М18х1,5-6Н 4 -
48 1/02906/90 Хомут крепления соединительных муфт в сборе 4 -
49 1/05164/77 Шайба 6 пружинная 2 -
50 1/05166/77 Шайба 8 пружинная 10 -
51 1/05168/73 Шайба 10 пружинная 3 -
52 1/59705/21 Болт М10х1,25-6gх20 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
