Установка системы отопления
/ КамАЗ 43114

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

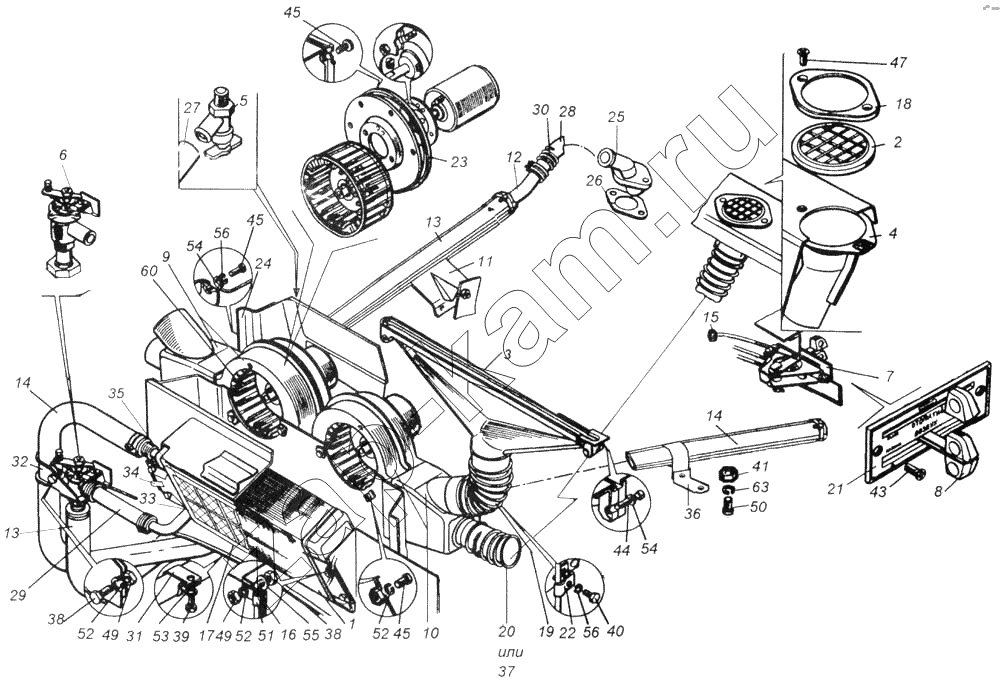

Схема/чертеж: Установка системы отопления / КамАЗ 43114
1
2
3
4
5
6
7
8
9
10
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
44
45
45
45
47
49
49
50
51
52
52
52
53
54
54
55
56
56
60
63
Поз. Артикул Название детали Кол-во Цена
5320-8100005 5320-8100005 Установка системы отопления -
1 5320-8101060 Радиатор отопителя в сборе 1 по запросу - 9 860 ₽
2 5320-8102026-01 Распределитель 2 -
3 5320-8102030 Сопло обдува в сборе 2 -
4 5320-8102050-01 Патрубок подводящий в сборе 2 -
5 5320-8105010 Кран сливной в сборе 1 -
6 5320-8105160 Кран отопления в сборе 1 -
7 5320-8109020-10 Привод управления отоплением 1 -
8 5320-8109044-10 Ручка управления 3 -
9 5320-8118026 Улитка с распределителем правая в сборе 1 -
10 5320-8118027 Улитка с распределителем левая в сборе 1 -
12 5320-8120018 Трубка отводящая в сборе 1 -
13 5320-8120110 Шланг подводящий средний в сборе 1 -
14 53205-8120132 Шланг отопителя отводящий в сборе 1 -
15 5320-1310277 Втулка оболочки троса 1 -
16 5320-8101023 Уплотнитель кожуха 2 -
17 5320-8101079 Уплотнитель радиатора 1 -
18 5320-8102047 Фланец крепления распределителя 2 -
19 5320-8102056-01 Шланг обдува ветрового стекла 2 -
20 5320-8102077 Шланг обдува бокового стекла 2 -
21 5320-8109229 Шкала 1 -
22 5320-8109365 Прижим троса 2 -
23 5320-8118093 Кольцо фланца 2 -
24 5320-8118101-01 Кожух 1 -
25 5320-8120019 Патрубок отбора воды 2 -
26 5320-8120023 Прокладка патрубка 1 -
27 5320-8120063 Шланг сливной 1 -
28 5320-8120111 Шланг отопителя подводящий 1 -
29 5320-8120143 Шланг отопителя передний 1 -
30 5320-8120149 Оболочка шланга 1 -
31 5320-8120165 Скоба 2 -
32 5320-8120167 Скоба отводящего шланга 1 -
33 5320-8101290 Рамка фильтра 1 -
34 5320-8101292 Держатель 2 -
35 5320-8101294 Фильтроэлемент 1 -
36 53205-8120040 Кронштейн 1 -
37 5320-8102077-01 Шланг обдува бокового стекла 2 -
38 1/09022/21 Болт ТЕМ6-6gх16 5 -
39 1/60431/21 Болт М8-6gх14 1 -
40 853013 Болт М5-6gх10 3 -
41 1/59705/21 Болт М10х1,25-6gх20 2 -
44 1/03899/01 Винт М6-6gх25 4 -
45 1/32740/01 Винт М5-6gх12 16 -
47 1/76805/01 Винт самонарезающий типа АВ 4 -
49 1/58962/11 Гайка ЕМ6-6Н 7 -
50 1/17017/11 Гайка М10х1,25-6Н 1 -
51 1/04187/01 Закрытая скоба троса 1 -
52 1/05164/77 Шайба 6 пружинная 13 -
53 1/05166/77 Шайба 8 пружинная 1 -
54 1/05193/01 Шайба плоская 5,45х10х1 8 -
55 1/05194/01 Шайба плоская 6х12х1,5 8 -
56 1/11954/73 Шайба 5 пружинная 6 -
60 5320-8118069 Колесо рабочее с электродвигателем в сборе 2 -
63 1/05168/73 Шайба 10 пружинная 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
