Привод управления механизмом переключения передач
/ КамАЗ 43118

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

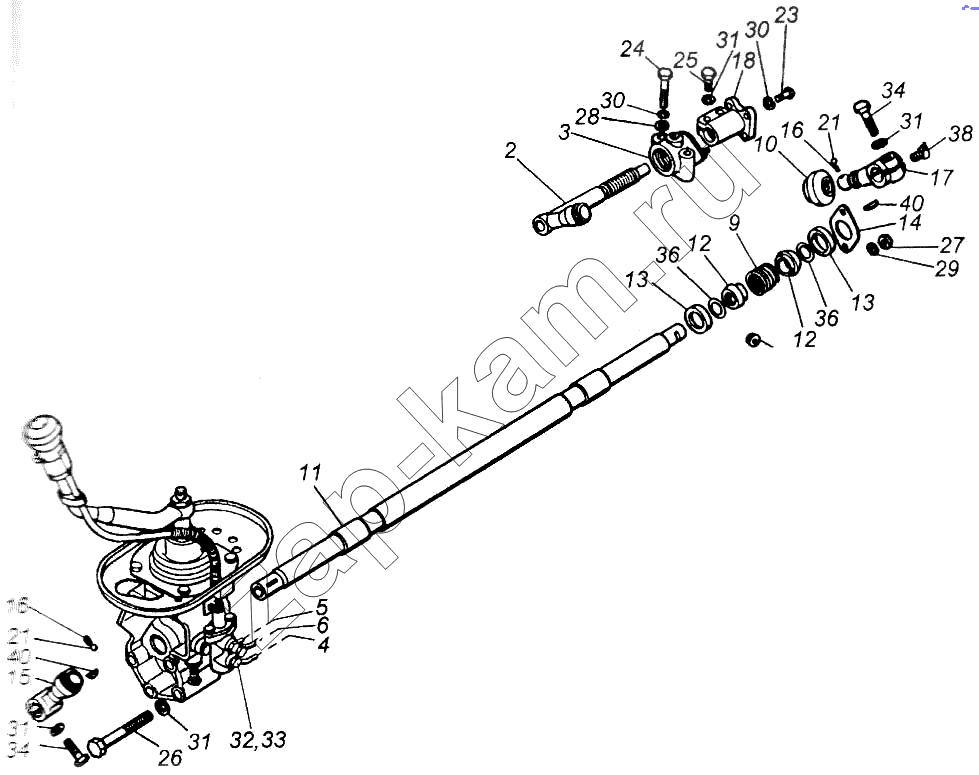

Схема/чертеж: Привод управления механизмом переключения передач / КамАЗ 43118
2
3
4
5
6
9
10
11
12
12
13
13
14
15
16
16
17
18
21
21
23
24
25
26
27
28
29
30
30
31
31
31
31
32
33
34
34
36
36
38
40
40
Поз. Артикул Название детали Кол-во Цена
15.1703005-20 15.1703005-20 Привод управления механизмом переключения передач -
15.1703005-20 15.1703005-20 Привод управления механизмом переключения передач 1 -
2 15.1703280 Тяга промежуточная 1 -
3 14.1703284 Кронштейн опоры промежуточной тяги управления в сборе 1 -
4 15.1772350-20 Воздухопровод переднего цилиндра воздухораспределителя передний 1 -
5 15.1772356-20 Воздухопровод заднего цилиндра воздухораспределителя передний 1 -
6 15.1772360-20 Воздухопровод редукционного клапана передний 1 -
9 14.1702236 Пружина 1 -
10 14.1703234 Чехол наконечника рычага нижний 1 -
11 14.1703252 Тяга передняя 1 -
12 14.1703254 Втулка шаровая опоры 2 -
13 14.1703255 Сухарь шаровой втулки 2 -
14 14.1703260 Крышка опоры 1 -
15 14.1703264 Головка передней тяги управления 1 4 850 ₽
16 14.1703268 Пружина ограничительного шарика 2 -
17 14.1703274 Рычаг передней тяги управления 1 5 080 ₽
18 14.1703296 Фланец стяжной регулировочный 1 -
21 Шарик 7,144-40 ГОСТ 3722-81 Шарик 7,144-40 ГОСТ 3722-81 -
23 1/59707/21 Болт М10х1,25-6gх25 4 -
24 1/13437/21 Болт М10х1,25-6gх65 2 -
25 1/55405/21 Болт М12х1,25-6gх35 2 -
26 1/55416/21 Болт М12х1,25-6gх100 -
27 1/61008/11 Гайка М8х1,25-6Н 2 -
28 1/26386/01 Шайба плоская 10,6х18х2 2 -
29 1/05166/73 Шайба 8 пружинная 5 -
30 1/05168/73 Шайба 10 пружинная 6 -
31 1/05170/73 Шайба 12 пружинная 4 -
32 1/02844/60 Прокладка уплотнительная 10х16х1,5 12 -
33 870007 Болт М10х1,25-6gх23 6 -
34 870026 Болт М12х1,25-6gх45 2 -
36 864234 Кольцо уплотнительное 2 -
38 864009 Масленка 2.3.45 Ц6хр. ГОСТ 19853-74 1 -
40 870812 Шпонка сегментная 5х10х25 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
