Установка блока подготовки воздуха
/ КамАЗ 43118

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

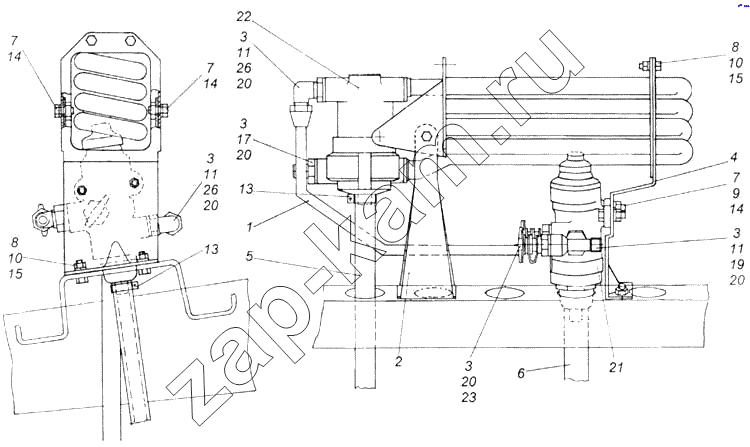

Схема/чертеж: Установка блока подготовки воздуха / КамАЗ 43118
1
2
3
3
3
3
3
4
5
6
7
7
7
8
8
9
10
10
11
11
11
13
13
14
14
14
15
15
17
19
20
20
20
20
20
21
22
23
26
26
Поз. Артикул Название детали Кол-во Цена
4310-3500011-10 4310-3500011-10 Установка блока подготовки воздуха -
1 53205-3506196 Трубка 1 -
2 4310-3511017-10 Кронштейн 1 -
3 740.1003439 Кольцо уплотнительное 5 -
4 4310-3511018-10 Кронштейн 1 -
5 4310-3511020-10 Патрубок 1 -
6 4310-3512020-10 Патрубок 1 -
7 1/60434/21 Болт М8-6gх20 4 -
8 1/59705/21 Болт М10х1,25-6gх20 6 -
9 1/61008/11 Гайка М8х1,25-6Н 2 -
10 1/21647/11 Гайка М10х1,25-6Н 6 -
11 1/07268/21 Гайка низкая М22х1,5-6Н 3 -
13 1/01688/90 Хомут 19 в сборе 2 -
14 1/05166/77 Шайба 8 пружинная 4 -
15 1/05168/77 Шайба 10 пружинная 6 -
17 853971 Штуцер ввертной 1 -
19 861016 Тройник 1 -
20 861024 Шайба 5 -
21 206.11900 Регулятор давления 1 -
22 11.3511010 Водоотделитель в сборе 1 -
23 16.3515310 Клапан контрольного вывода 1 -
26 53205-3511030 Угольник 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
