Установка системы накачки шин
/ КамАЗ 43118

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

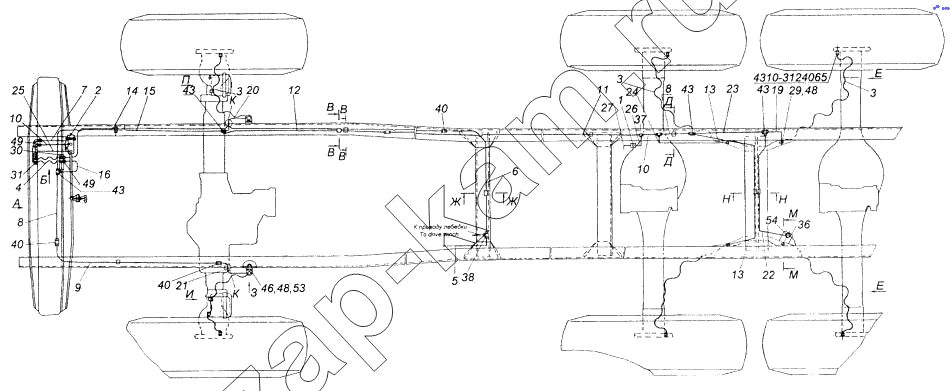

Схема/чертеж: Установка системы накачки шин / КамАЗ 43118
1
2
3
3
3
4
5
6
7
8
8
9
10
10
11
12
13
13
14
15
16
19
20
21
22
23
24
25
26
27
29
30
31
36
37
38
40
40
40
43
43
43
43
46
48
48
49
49
53
54
Поз. Артикул Название детали Кол-во Цена
43118-3125001-40 43118-3125001-40 Установка системы накачки шин -
1 43118-3125015 Установка электромагнитного клапана 1 -
2 4310-3122001 Установка крана управления 1 -
3 4310-3125050-20 Шланг гибкий 6 -
4 4310-3125064-20 Шланг гибкий 2 -
5 4310-3125070-10 Трубка 1 -
6 4310-3125072-10 Трубка 1 -
7 4310-3125074 Трубка от крана управления к шинам колес первая в сборе 1 -
8 43118-3125076-20 Трубка 1 -
9 4310-3125078-10 Трубка 1 -
10 43118-3125080-20 Трубка 2 -
11 43118-3125082-30 Трубка 1 -
12 43118-3125084-20 Трубка 1 -
13 43114-3125086 Трубка 1 -
14 43118-3125090-20 Трубка 1 -
15 43118-3125092-20 Трубка 1 -
16 4310-3125094-10 Трубка 1 -
17 4310-3125096-10 Трубка 1 -
18 4310-3125104-10 Трубка 1 -
19 43114-3125106 Трубка 1 -
20 43118-3125108-20 Трубка 1 -
21 43118-3125110-20 Трубка 1 -
22 43114-3125112 Трубка 1 -
23 43114-3125114 Трубка 1 -
24 43118-3125116-20 Трубка 1 -
25 4310-3125194-10 Трубка 1 -
26 43118-3125196 Трубка 1 -
27 43118-3125198 Трубка 1 -
29 861342-20 Штуцер 6 -
30 43118-3125068 Кронштейн 1 -
31 4310-3125069-10 Кронштейн 1 -
32 4310-3125256 Кронштейн 2 -
33 43118-3125270-20 Кронштейн 2 -
34 4310-3723228 Прокладка уплотнительная 4 -
35 5320-3703301 Втулка проходная 2 -
36 55102-2411052 Кронштейн штуцера 1 -
37 4310-3125111 Тройник 1 -
38 864850 Тройник 1 -
39 853938 Скоба 6 -
40 864814 Штуцер 12 проходной 3 -
41 864880 Штуцер фланцевый проходной 4 -
42 864882 Угольник 2 -
43 864921 Тройник 12 проходной 6 -
44 1/09024/21 Болт М6-6gх20 2 -
45 1/60436/22 Болт М8-6gх25 табл. ВАЗ 10312 6 -
46 1/59705/21 Болт М10х1,25-6gх20 3 -
47 1/61008/11 Гайка М8х1,25-6Н 6 -
48 1/07910/11 Гайка М10х1,25-6Н 9 -
49 1/07266/11 Гайка низкая М18х1,5-6Н 6 -
50 1/02906/90 Хомут крепления соединительных муфт в сборе 4 -
51 1/05164/77 Шайба 6 пружинная 2 -
52 1/05166/77 Шайба 8 пружинная 6 -
53 1/05168/77 Шайба 10 пружинная 3 -
54 1/09024/31 Шайба плоская 18х32 табл. ВАЗ 10172 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
