43118-8501010-10 Основание платформы
/ КамАЗ 43118 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

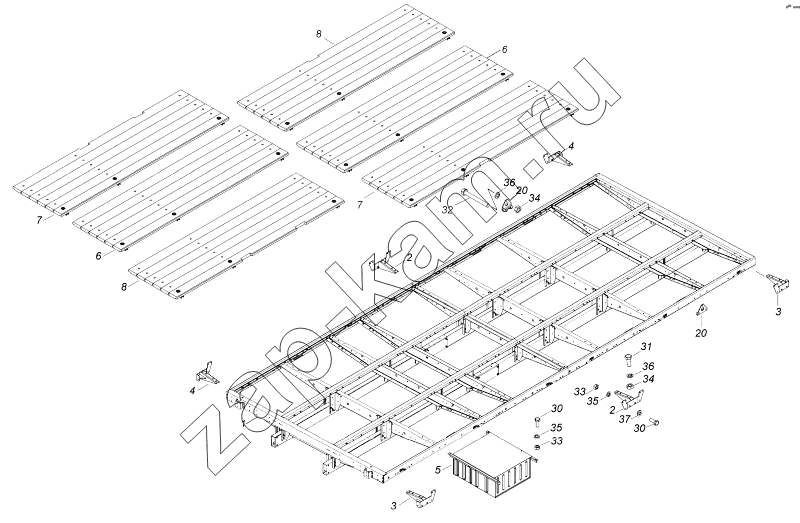

Схема/чертеж: 43118-8501010-10 Основание платформы / КамАЗ 43118 (Евро 4)
2
2
3
3
4
4
5
6
6
7
7
8
8
20
20
30
30
31
32
33
33
34
34
35
35
36
36
37
Поз. Артикул Название детали Кол-во Цена
1 43118-8501016-70 Каркас основания платформы 1; -
2 53215-8502022-70 Упор средней стойки 2; -
3 53215-8502030-70 Упор передней правой стойки 2; -
4 53215-8502031-70 Упор передней левой стойки 2; -
5 6350-8507010-70 Ящик платформы 1; -
6 53215-8522030-74 Щит пола №1 средний 2; -
7 53215-8522031-74 Щит пола №1 правый 2; -
8 53215-8522032-74 Щит пола №1 левый 2; -
20 5320-8521114 Угольник фиксирующий платформу верхний 2; -
30 1\60434\21 Болт М8-6gx20 20; -
31 1\59707\31 Болт М10x1,25-6gx25 18; -
32 1\59716\21 Болт М10х1,25-6gх90 6; -
33 1\61008\11 Гайка М8-6Н 20; -
34 1\21647\11 Гайка М10х1,25-6Н 24; -
35 1\05166\77 Шайба пружинная 8 20; -
36 1\05168\77 Шайба пружинная 10 24; -
37 1\05196\01 Шайба плоская 8x17 16; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
