54115-1300023-20 Установка радиатора
/ КамАЗ 43253 (Часть-1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

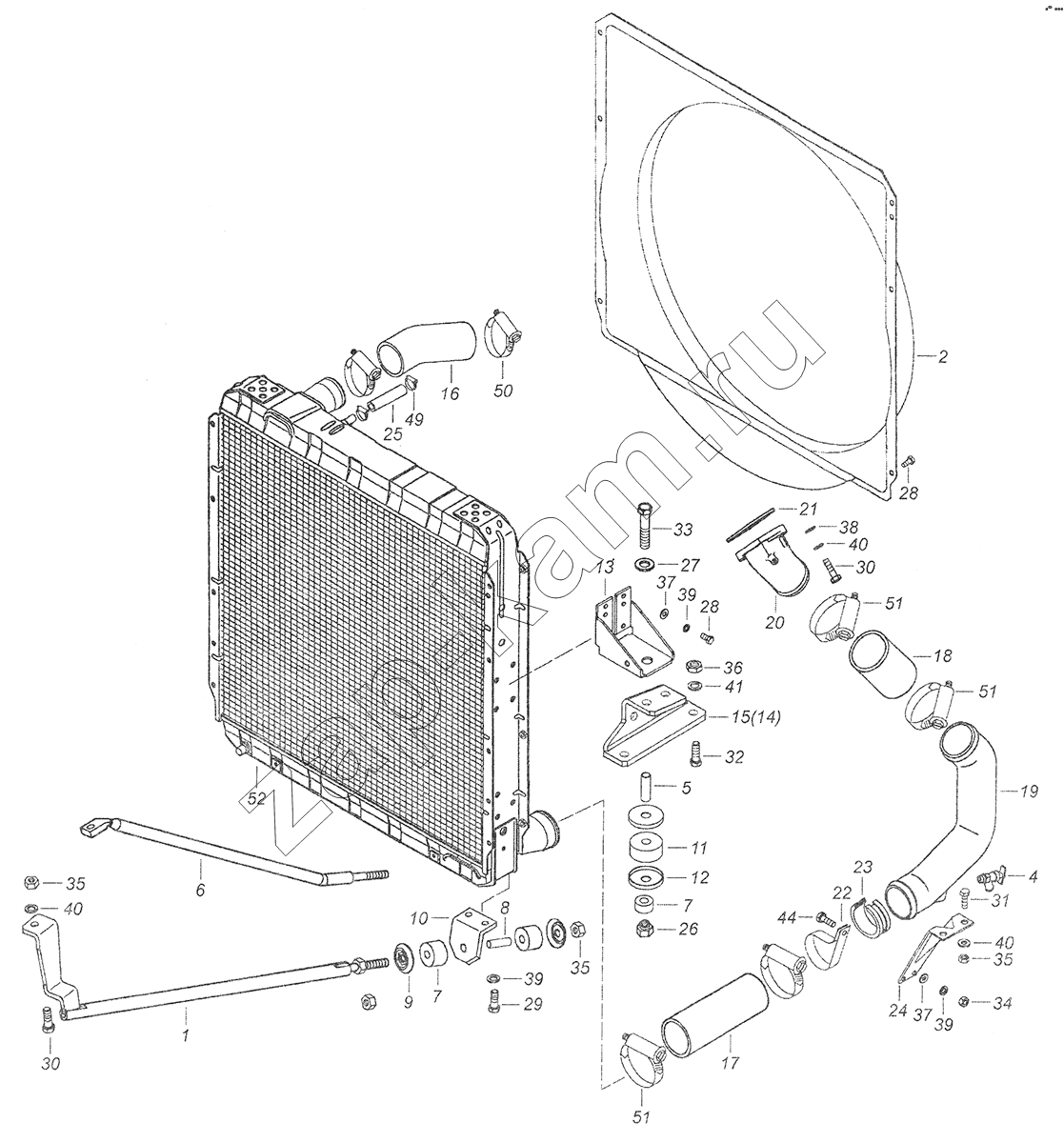

Схема/чертеж: 54115-1300023-20 Установка радиатора / КамАЗ 43253 (Часть-1)
1
2
2
2
4
5
6
7
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
34
35
35
35
36
37
37
38
39
39
39
40
40
40
41
44
49
50
51
51
51
52
Поз. Артикул Название детали Кол-во Цена
65115-1300023-30 65115-1300023-30 Установка радиатора 1; -
54115-1300023-20 54115-1300023-20 Установка радиатора 1; -
1 54115-1302034 Тяга крепления радиатора 1; -
2 53205-13091 Кожух вентилятора с накладкой в сборе 1; -
2 53205-1309100-01 Кожух вентилятора с накладкой в сборе 1; -
4 5320-8105010 Кран сливной в сборе 1; -
5 5320-1302031 Втулка распорная 2; -
6 65115-1302034 Тяга крепления радиатора 1; -
7 5320-1302037 Подушка крепления радиатора 4; 30 ₽
8 65115-1302037 Втулка распорная тяги 1; -
9 5320-1302038 Чашка буфера тяги 2; -
9 5320-1302040 Буфер тяги крепления радиатора 2; -
10 54115-1302047-10 Кронштейн 1; -
11 5320-1302060 Подушка подвески радиатора 2; -
12 5320-1302062 Чашка подвески радиатора 4; -
13 54115-1302077-10 Кронштейн подвески радиатора 2; -
14 54115-1302078 Скоба подвески радиатора 1; -
15 54115-1302079 Скоба подвески радиатора 1; -
16 5320-1303010-01 Рукав 1; -
17 54115-1303026-10 Рукав 1; -
18 5320-1303027-01 Рукав 1; -
19 5320-1303028 Колено подводящего патрубка водяного трубопровода 1; -
20 54115-1303058-10 Патрубок подводящий водяного трубопровода 1; -
21 5320-1303063 Прокладка подводящего патрубка 1; -
22 54115-1303076 Хомут 1; -
23 5297-1303079 Прокладка хомута 1; -
24 54115-1303079-02 Кронштейн 1; -
25 5320-1311063-02 Рукав 1; -
26 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97 2; -
27 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 4; -
28 1/60432/21 Болт М8-6gх16 14; -
29 1/60434/21 Болт М8-6gх20 2; -
30 1/13069/21 Болт М10х1,25-6gх30 3; -
31 1/53709/21 Болт М10х1,25-6gx35 2; -
32 1/55404/21 Болт М12х1,25-6gх30 4; -
33 1/55413/21 Болт М12х1,25-6gх75 2; -
34 1/61008/11 Гайка М8х1,25-6Н 1; -
35 1/21647/11 Гайка М10х1,25-6Н 5; -
36 1/61036/11 Гайка М12х1,25-6Н 4; -
37 1/05196/01 Шайба плоская 8х17 9; -
38 1/26386/01 Шайба плоская 10,6х18х2 2; -
39 1/05166/77 Шайба 8 пружинная 11; -
40 1/05168/77 Шайба 10 пружинная 5; -
41 1/05170/73 Шайба 12 пружинная 4; -
44 853062 Болт М8-6gх45 1; -
49 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 2; -
50 45104998010593 Хомут 2; -
51 45104998010693 Хомут с Т-образным Болт ом 300200300 4; -
52 45104130101001 Радиатор 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
