4308-8100005 Установка системы отопления кабины
/ КамАЗ 43253 (Часть-2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

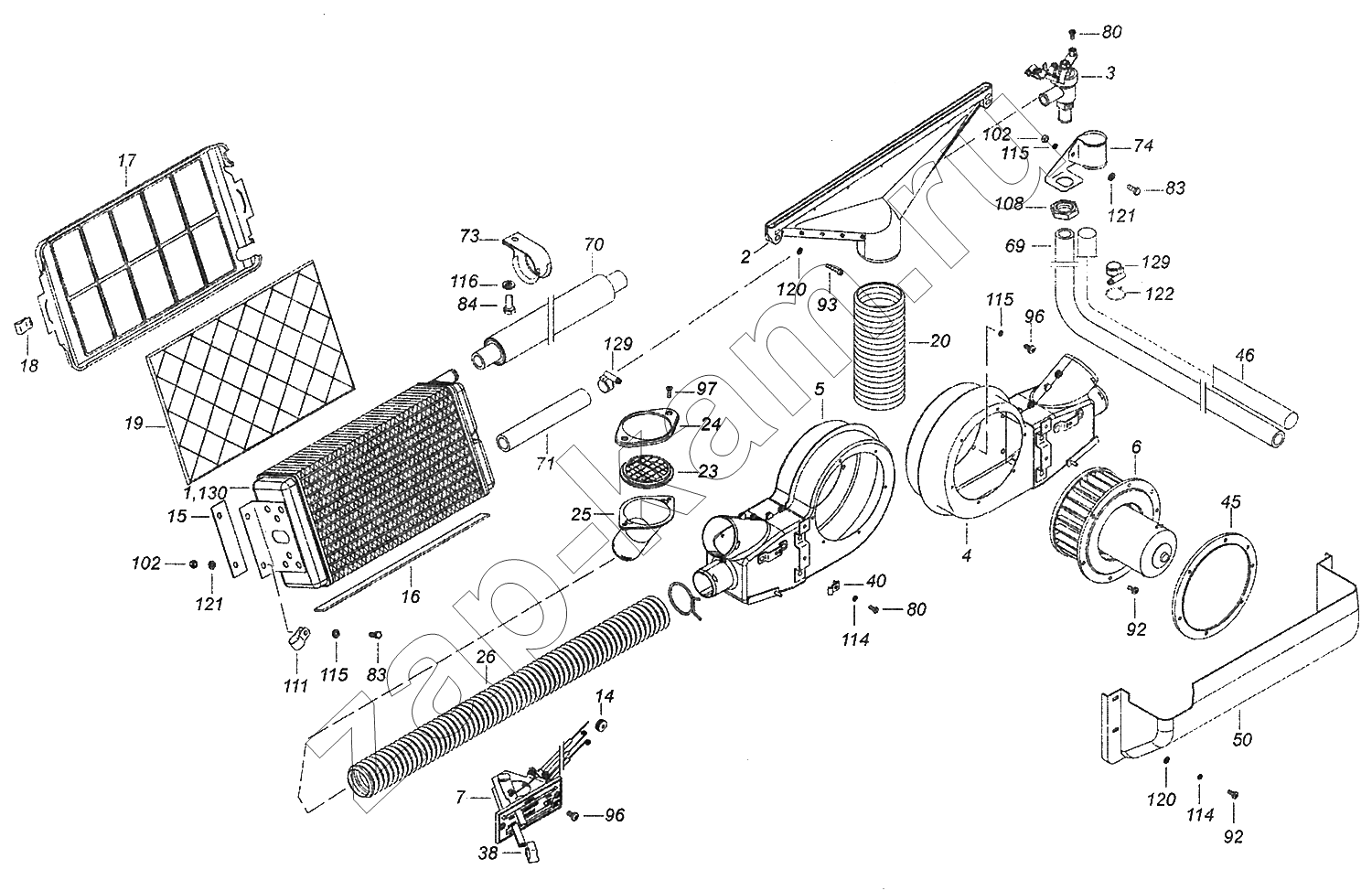

Схема/чертеж: 4308-8100005 Установка системы отопления кабины / КамАЗ 43253 (Часть-2)
1
2
3
4
5
6
6
6
7
14
15
16
17
18
19
20
23
24
25
26
38
40
45
46
50
69
70
71
73
74
80
80
83
83
84
92
92
93
96
96
97
102
102
108
111
114
114
115
115
115
116
120
120
121
121
122
129
129
130
Поз. Артикул Название детали Кол-во Цена
4308-8100705 4308-8100705 Установка системы отопления кабины 1; -
4308-8100005 4308-8100005 Установка системы отопления кабины 1; -
1 5320-8101060 Радиатор отопителя в сборе 1; по запросу - 9 860 ₽
2 5320-3102030 Сопло 2; -
3 5320-8105160 Кран отопления в сборе 1; -
4 5320-8118026 Улитка с распределителем правая в сборе 1; -
5 5320-8118027 Улитка с распределителем левая в сборе 1; -
6 5320-8118069 Колесо рабочее с электродвигателем в сборе 2; -
6 532007-8118069 Колесо рабочее с электродвигателем, в сборе 2; -
7 4308-8109020 Привод управления отоплением 1; -
14 5320-1310277 Втулка оболочки троса 1; -
15 5320-8101023 Уплотнитель кожуха 2; -
16 5320-8101079 Уплотнитель радиатора 1; -
17 5320-8101290 Рамка фильтра 1; -
18 5320-8101292 Держатель 2; -
19 5320-8101294 Фильтроэлемент 1; -
20 5320-8102056-01 Шланг обдува ветрового стекла 2; -
23 5320-8102026-01 Распределитель 2; -
24 5320-8102047 Фланец крепления распределителя 2; -
25 5320-8102050-01 Патрубок подводящий в сборе 2; -
26 4303-8102077 Шланг 2; -
38 5320-8109044-10 Ручка управления 3; -
40 5320-8109365 Прижим троса 2; -
45 5320-8118093 Кольцо фланца 2; -
46 5320-8120149 Оболочка шланга 6; -
50 5320-8118101-01 Кожух 1; -
69 53205-8120111 Шланг отопителя подводящий в сборе 1; -
70 5320-8120133 Шланг отопителя отводящий 1; -
71 5320-8120143 Шланг отопителя передний 1; -
73 5320-8120165 Скоба 1; -
74 5320-8120167 Скоба отводящего шланга 1; -
80 853013 Болт М5-6gх10 3; -
83 1/09022/21 Болт ТЕМ6-6gх16 5; -
84 1/60431/21 Болт М8-6gх14 1; -
92 1/32740/01 Винт М5-6gх12 16; -
93 1/03890/01 Винт М5-6gx25 4; -
96 1/32760/01 Винт М6-6gх12 8; -
97 1/75799/01 Винт АВ N8х22,2 4; -
102 1/58962/11 Гайка ЕМ6-6Н 5; -
108 1/07269/11 Гайка М24х1,5-6Н 1; -
111 1/04181/00 Скоба закрытая 1; -
114 1/11954/73 Шайба 5 пружинная 6; -
115 1/05164/77 Шайба 6 пружинная 11; -
116 1/05166/77 Шайба 8 пружинная 1; -
120 1/05193/01 Шайба плоская 5,45х10х1 8; -
121 1/05194/01 Шайба плоская 6х12х1,5 6; -
122 1/21706/90 Хомут 5x193 1; -
129 45104998010890 Хомут ТОRRО20-32/12-С7W1 6; -
130 22.8101060 Радиатор отопителя 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
