4310-3400020 Механизм рулевой
/ КамАЗ 43253 (Часть-2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

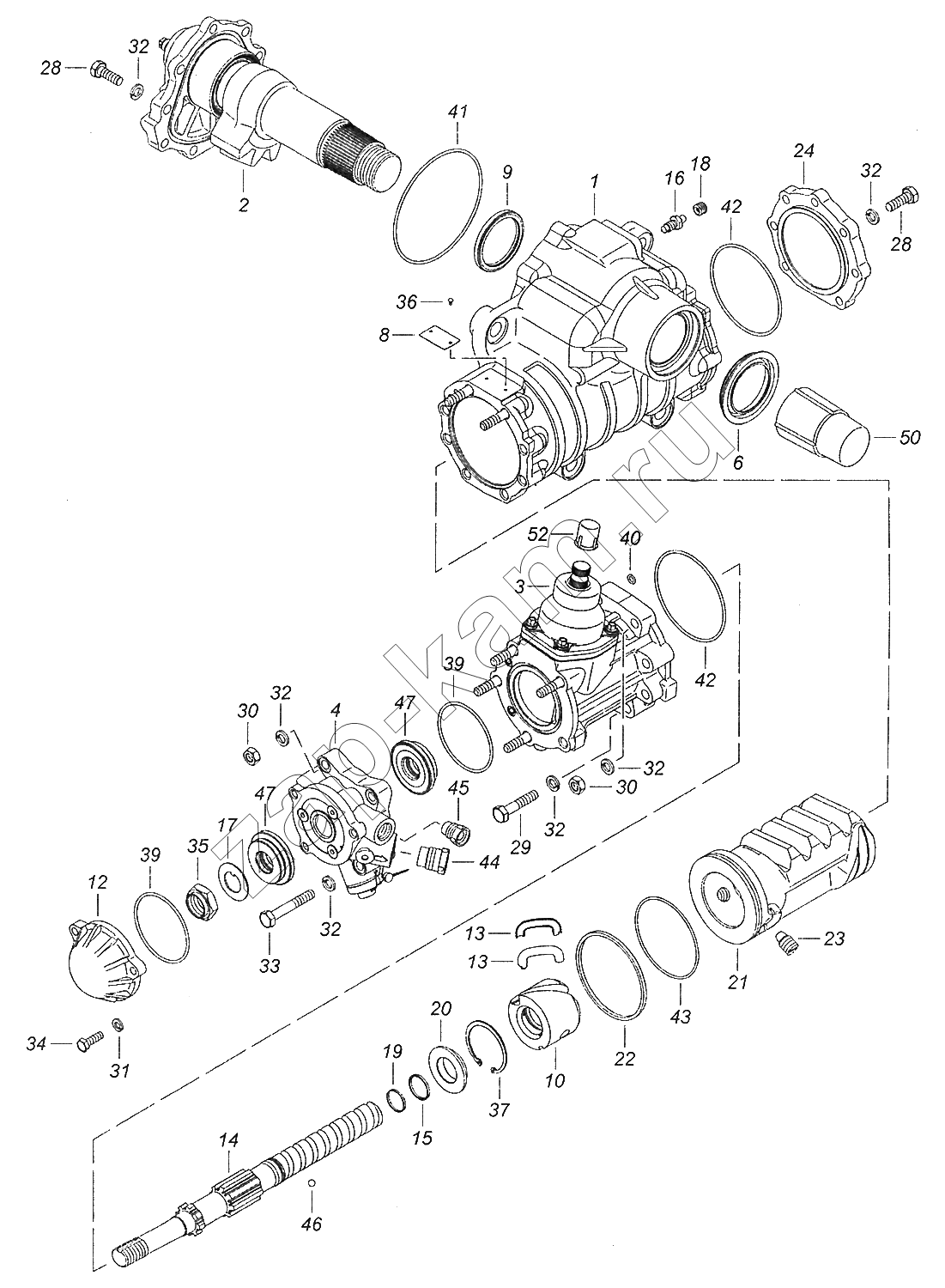

Схема/чертеж: 4310-3400020 Механизм рулевой / КамАЗ 43253 (Часть-2)
1
2
3
4
6
8
9
9
9
10
12
13
13
14
15
16
17
18
19
20
21
22
23
24
28
28
29
30
30
31
32
32
32
32
32
32
33
34
35
36
36
36
37
39
39
40
41
42
42
43
44
45
46
47
47
50
52
Поз. Артикул Название детали Кол-во Цена
1 4310-3401010-20 Картер механизма рулевого управления 1; -
2 4310-3401063 Вал сошки с регулировочным винтом и боковой крышкой 1; -
3 4310-3401710 Редуктор угловой в сборе 1;
4 4310-3430012 Клапан управления гидроусилителем руля в сборе 1; -
6 4310-3401087 Крышка вала правая 1; -
8 4310-3400021 Табличка информационная 1; -
9 45104340002390 Манжета 58-72-5,5 1; -
9 4310-3401029-10 Манжета уплотнительная вала сошки 1; -
10 5320-3401038 Гайка шариковая 1; -
12 4310-3401079 Крышка передняя 1; -
13 5320-3401179 Желоб шариковой гайки 2; -
14 4310-3401359 Винт рулевого управления 1; -
15 5320-3401361 Кольцо уплотнительное винта рулевого управления 1; -
16 5320-3401371 Клапан перепускной 1; -
17 5320-3401373 Шайба пружинная 1; -
18 5320-3401377 Колпачок клапана 2; -
19 5320-3401391 Кольцо распорное 1; -
20 5320-3401403 Втулка плавающая . 1; -
21 4310-3401411 Рейка-поршень 1; -
22 4310-3401415 Кольцо уплотнительное рейки-поршня 1; -
23 4310-3401417 Винт установочный 2; -
24 4310-3401529-01 Крышка задняя 1; -
28 1/13069/21 Болт М10х1,25-6gх30 16; -
29 1/13438/31 Болт М10х1,25-6gх50 6; -
30 1/21647/21 Гайка М10х1,25-6Н 7; -
31 1/05166/73 Шайба 8 пружинная 3; -
32 1/05168/73 Шайба 10 пружинная 29; -
33 853034 Болт М10х1,5-6gх65 1; -
34 1/60436/21 Болт М8-6gх25 3; -
35 853512 Гайка М25х1,5-6Н 1; -
36 4397370004 Заклепка 2х6,37 2; -
36 33.1111910 Гвоздь нарезной 2; -
37 862812 Кольцо упорное втулки 1; -
39 864201 Кольцо уплотнительное 2; -
40 864203 Кольцо уплотнительное редуктора руля 5; -
41 864206 Кольцо уплотнительное 1; -
42 864207 Кольцо уплотнительное рулевого механизма 2; -
43 864208 Кольцо распорное 1; -
44 864305 Пробка транспортная 1; -
45 864306 Пробка транспортная 1; -
46 864707 Шарик-заглушка 31; -
47 4626131942 Подшипник 819705 К2 роликовый упорный одинарный 2; -
50 4310-3401096 Колпак 1; -
52 4310-3401095 Колпачок 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
