43253-8500010-30 Платформа
/ КамАЗ 43253 (Часть-2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

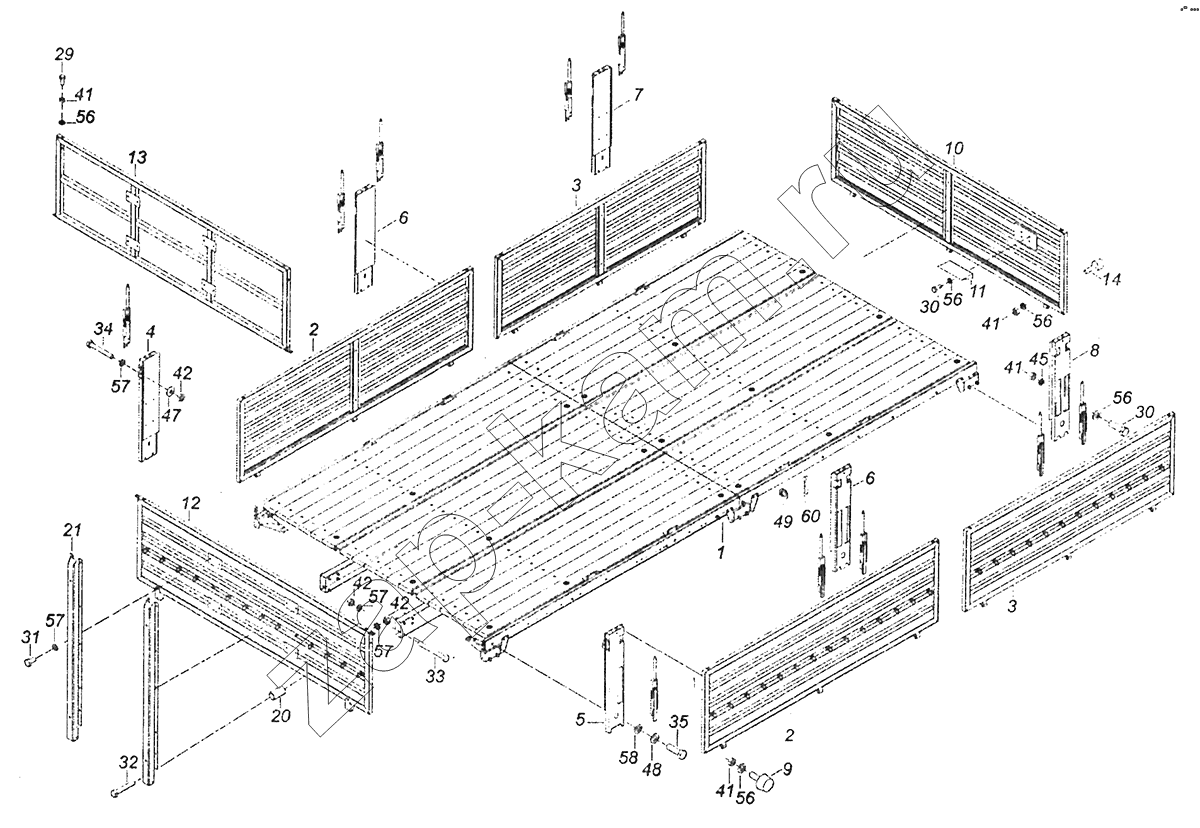

Схема/чертеж: 43253-8500010-30 Платформа / КамАЗ 43253 (Часть-2)
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
20
21
29
30
30
31
32
33
34
35
41
41
41
41
42
42
42
47
48
49
56
56
56
56
56
57
57
57
57
58
60
Поз. Артикул Название детали Кол-во Цена
1 43253-8501010-70 Основание платформы 1; -
2 65117-8502010-30 Борт боковой №1 2; -
3 65117-8502110-30 Борт боковой №2 2; -
4 53215-8502040-30 Стойка передняя правая 1; -
5 53215-8502041-30 Стойка передняя левая 1; -
6 53215-8502060-30 Стойка средняя 2; -
7 53215-8502070-30 Стойка задняя правая 1; -
8 53215-8502071-30 Стойка задняя левая 1; -
9 53215-8502090-70 Буфер ограничительный 10; -
10 53215-8503010-30 Борт задний 1; -
11 6350-8503040-70 Подножка 1; -
12 53215-8504010-73 Борт передний 1; -
13 53215-8504140-70 Надставка переднего борта 1; -
14 5320-5001106 Буфер рессоры задней подвески кабины в сборе 2; -
20 53215-8504030-70 Втулка усилителя переднего борта 4; -
21 53215-8504031-70 Усилитель переднего борта 2; -
29 210385 Болт М8-6gх50 ОСТ 37.001.106-75 2; -
30 1/60434/21 Болт М8-6gх20 6; -
31 1/59705/21 Болт М10х1,25-6gх20 16; -
32 1/13437/21 Болт М10х1,25-6gх65 4; -
33 1/59716/21 Болт М10х1,25-6gх90 4; -
34 853066 Болт М10х1,25-6gх75 2; -
35 1/14083/21 Болт М14х1,5-6gх35 18; -
41 1/61008/11 Гайка М8х1,25-6Н 12; -
42 1/21647/11 Гайка М10х1,25-6Н 10; -
47 «1/26468/01 Шайба плоская 10х25 2; -
48 1/05201/01 Шайба плоская 14,8х26х3 18; -
49 1/05202/01 Шайба плоская 16,8х28х3 5; -
56 1/05166/77 Шайба 8 пружинная 16; -
57 1/05168/77 Шайба 10 пружинная 26; -
58 1/05171/77 Шайба 14 пружинная 18; -
60 1/07346/01 Шплинт разводной 3х30 5; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
