43253-8501010-70 Основание платформы
/ КамАЗ 43253 (Часть-2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

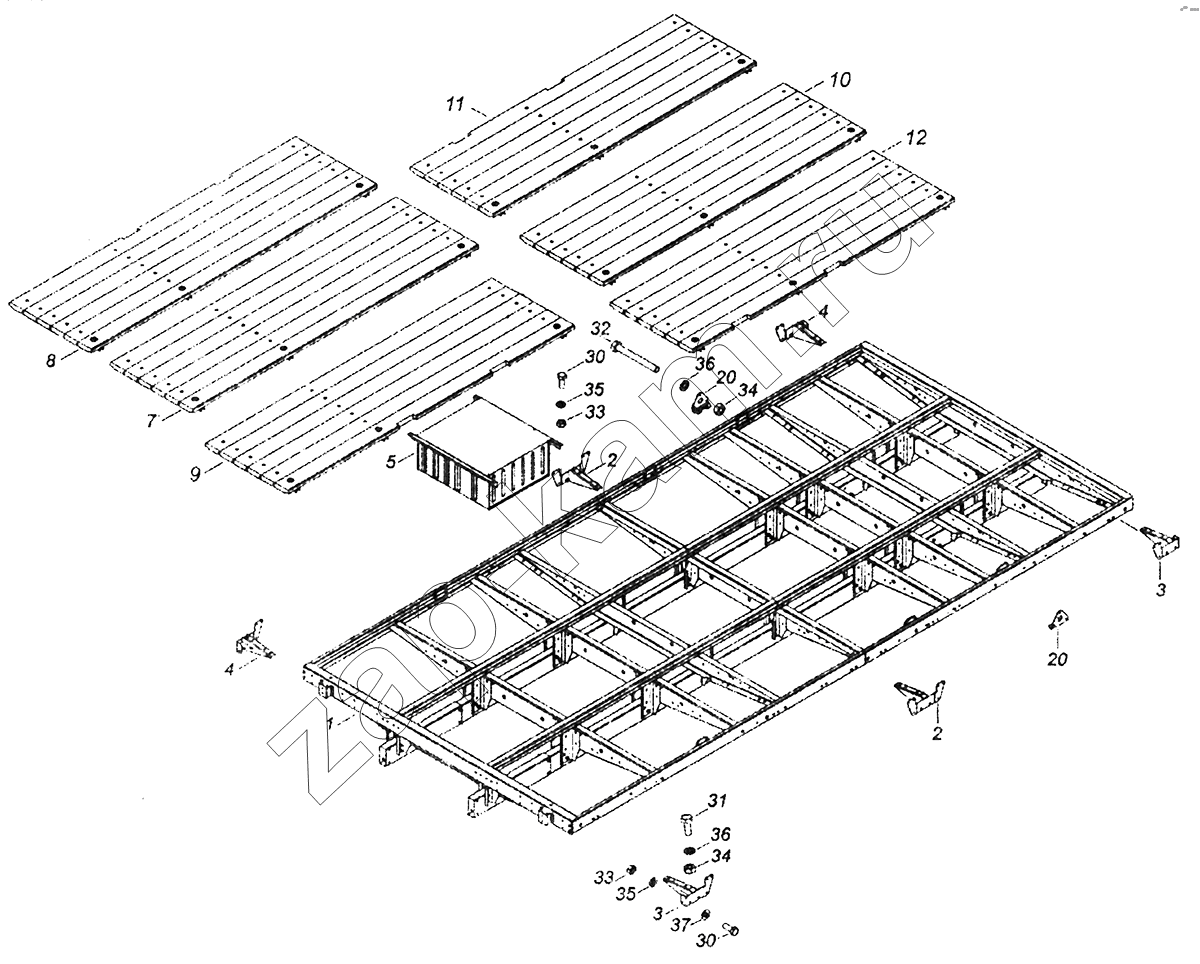

Схема/чертеж: 43253-8501010-70 Основание платформы / КамАЗ 43253 (Часть-2)
1
2
2
3
3
4
4
5
7
8
9
10
11
12
20
20
30
30
31
32
33
33
34
34
35
35
36
36
37
Поз. Артикул Название детали Кол-во Цена
1 43253-8501016-70 Каркас основания платформы 1; -
2 53215-8502022-70 Упор средней стойки 2; -
3 53215-8502030-70 Упор передней правой стойки 2; -
4 53215-8502031-70 Упор передней левой стойки 2; -
5 53215-8507010-70 Ящик платформы 1; -
7 65117-8522030-73 Щит пола №1 средний 1; -
8 65117-8522031-73 Щит пола №1 правый 1; -
9 65117-8522032-73 Щит пола №1 левый 1; -
10 65117-8522047-73 Щит пола №3 средний 1; -
11 65117-8522048-73 Щит пола №3 правый 1; -
12 65117-8522049-73 Щит пола №3 левый 1; -
20 5320-8521114 Угольник фиксирующий платформу верхний 2; -
30 1/60434/21 Болт М8-6gх20 20; -
31 1/59707/31 Болт М10х1,25-6gх25 18; -
32 1/59716/21 Болт М10х1,25-6gх90 6; -
33 1/61008/11 Гайка М8х1,25-6Н 20; -
34 1/21647/11 Гайка М10х1,25-6Н 24; -
35 1/05166/77 Шайба 8 пружинная 20; -
36 1/05168/77 Шайба 10 пружинная 24; -
37 1/05196/01 Шайба плоская 8х17 16; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
