43255-8106001-10 Установка подогревателя 14TC
/ КамАЗ 43253 (Часть-2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

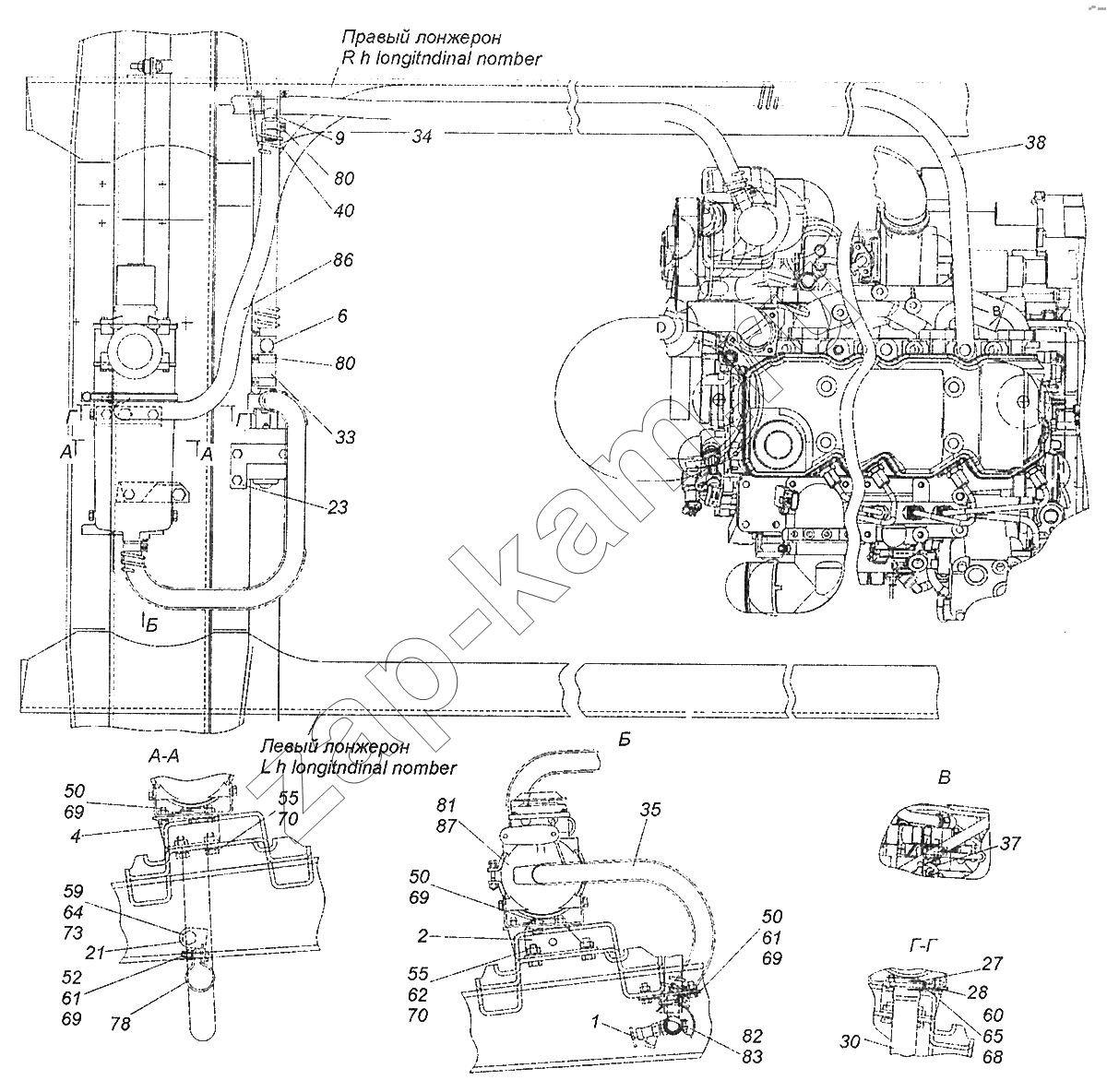

Схема/чертеж: 43255-8106001-10 Установка подогревателя 14TC / КамАЗ 43253 (Часть-2)
1
2
4
6
9
21
23
27
28
30
33
34
35
37
38
40
50
50
50
52
55
55
59
60
61
61
62
64
65
68
69
69
69
69
70
70
73
78
80
80
81
82
83
86
87
Поз. Артикул Название детали Кол-во Цена
1 5320-8105010 Кран сливной в сборе 1; -
2 53205-8106019 Кронштейн левый (сварка) 1; -
4 53205-8106021 Кронштейн правый (сварка) 1; -
6 6520-8106025 Крестовина 1; -
9 53205-8106032 Тройник (сварка) 1; -
21 53205-8106044 Кронштейн крепления выхлопной трубы 1; -
23 53205-8106046 Кронштейн насоса 1; -
27 53205-8106050 Хомут 1; -
28 53205-8106051 Стремянка хомута 1; -
30 53215-8106053 Труба выпускная 1; -
33 53205-8106056 Рукав 1; -
34 53205-8106058 Рукав 1; -
35 6460-8106059 Рукав 1; -
37 4308-8106086-10 Штуцер отводящий 1; -
38 5308-8106458 Рукав 1; -
40 5320-8120149 Оболочка шланга 3; -
50 1/60436/21 Болт М8-6gх25 7; -
52 1/60439/21 Болт М8-6gх35 1; -
55 1/59707/21 Болт М10х1,25-6gх25 4; -
59 1/55405/21 Болт М12х1,25-6gх35 1; -
60 1/58962/21 Гайка М6-6Н 2; -
61 1/61008/11 Гайка М8х1,25-6Н 5; -
62 1/21647/11 Гайка М10х1,25-6Н 1; -
64 1/61036/11 Гайка М12х1,25-6Н 1; -
65 1/05194/01 Шайба плоская 6х12х1,5 2; -
68 1/05164/73 Шайба 6 пружинная 2; -
69 1/05166/77 Шайба 8 пружинная 8; -
70 1/05J68/73 Шайба пружинная 10 4; -
73 1/05170/73 Шайба 12 пружинная 1; -
78 864452 Хомут 38,5 специальный 1; -
80 45104998010390 Хомут ТОRRО 32-50/12-С7W1 10; -
81 45104810645122 Нагреватель 14ТС.451.11.00.00.000 1; -
82 72.3780000 Электронасос 1; -
83 72.3780000-01 Электронасос 1; -
86 45104810645101 Патрубок угловой 14ТС.451.00.00.00.006 1; -
87 451048106451230 Нагреватель 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
