4308-1108003 Установка управления подачей топлива
/ КамАЗ 43255 (Евро-2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

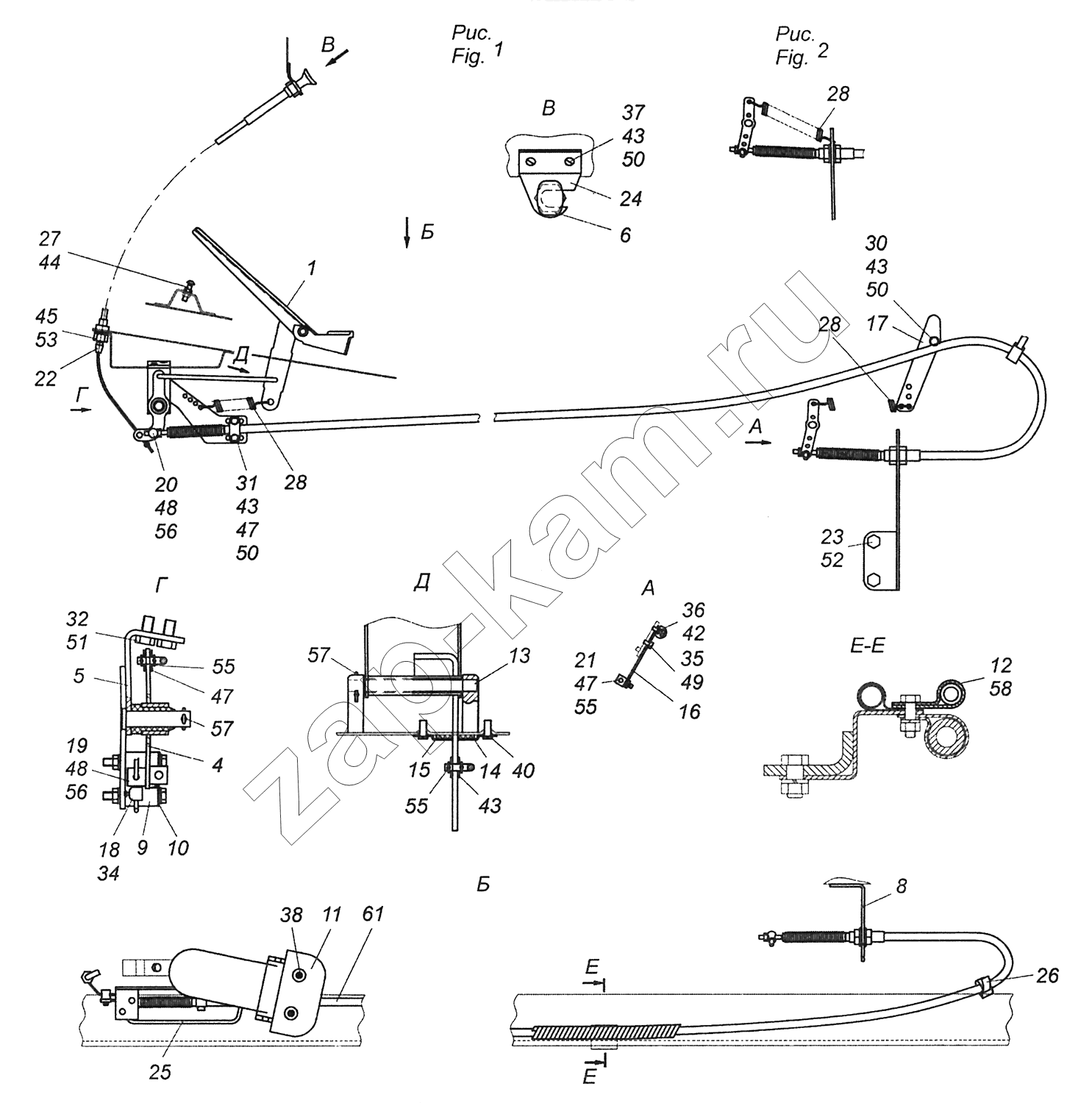

Схема/чертеж: 4308-1108003 Установка управления подачей топлива / КамАЗ 43255 (Евро-2)
1
4
5
6
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
30
31
32
34
35
36
37
38
40
42
43
43
43
43
44
45
47
47
47
48
48
49
50
50
50
51
52
53
55
55
55
56
56
57
57
58
61
Поз. Артикул Название детали Кол-во Цена
4308-1108003-20 4308-1108003-20 Установка управления подачей топлива 1; -
4308-1108003 4308-1108003 Установка управления подачей топлива 1; -
1 53205-1108010 Педаль управления подачей топлива в сборе (сварка) 1; -
4 4308-1108018 Рычаг в сборе с втулками 1; -
5 4308-1108020 Кронштейн 1; -
6 5320-1108120-99 Тяга ручного управления подачи топлива 1; -
8 4308-1108015-20 Кронштейн 1; -
8 4308-1108015-30 Кронштейн 1; -
9 5297-1108021 Зажим тяг 1; -
10 5297-1108022 Скоба 1; -
11 53205-1108025 Подпятник 1; -
12 5297-3506435 Лента спиральная 12х9х11 1; -
13 53205-1108033 Стержень педали 1; -
14 5425-1108035 Уплотнитель рычага педали 1; -
15 5425-1108039 Обойма уплотнителя 1; -
16 4308-1108072 Рычаг 1; -
17 4308-1108090 Кронштейн 1; -
18 5320-1108143 Зажим тяги 1; -
19 5320-1108147 Картер масляный в сборе 1; -
20 4308-1108147 Палец 1; -
21 4308-1108149 Палец 1; -
22 53205-1108231 Колпачок 1; -
23 4308-1001148 Болт 2; -
24 53205-1108310 Кронштейн 1; -
25 53205-1108311 Поводок 1; -
26 2108-3401228 Хомут 2; -
27 4502-8614027-10 Болт М10х1,25-6g 1; -
28 5320-1602034 Пружина оттяжная педали сцепления 2; -
30 1/09024/21 Болт М6-6gх20 1; -
31 1/09034/21 Болт М6-6gх45 2; -
32 1/60432/21 Болт М8-6gх16 2; -
34 1/03892/01 Винт М5-6gх8 1; -
35 1/32739/01 Винт М5-6gх10 1; -
36 1/32742/01 Винт М5-6gх16 1; -
37 1/32762/01 Винт М6-6gх16 2; -
38 1/33039/01 Винт М8-6gх30 2; -
40 1/76711/01 Винт самонарезающий 4,9х12,7 4; -
42 1/58964/11 Гайка М5-6Н 1; -
43 1/58962/11 Гайка ЕМ6-6Н 5; -
44 1/21647/11 Гайка М10х1,25-6Н 1; -
45 1/07913/11 Гайка низкая М14х1,5-6Н 1; -
47 1/05194/01 Шайба плоская 6х12х1,5 7; -
48 1/05196/01 Шайба плоская 8х17 2; -
49 1/11954/77 Шайба 5 пружинная 1; -
50 1/05164/77 Шайба 6 пружинная 5; -
51 1/05166/77 Шайба 8 пружинная 2; -
52 1/05170/77 Шайба 12 пружинная 2; -
53 1/05171/77 Шайба 14 пружинная 1; -
54 1/05168/77 Шайба 10 пружинная 2; -
55 1/07342/01 Шплинт разводной 2х15 5; -
56 1/07964/01 Шплинт разводной 3х20 2; -
57 1/07336/01 Шплинт 3х25 2; -
58 853890 Хомут специальный 1; -
61 45104110800600 Трос дистанционного управления 100.4М253.02100 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
