5320-5300023 Установка панели приборов
/ КамАЗ 43255 (Евро-2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

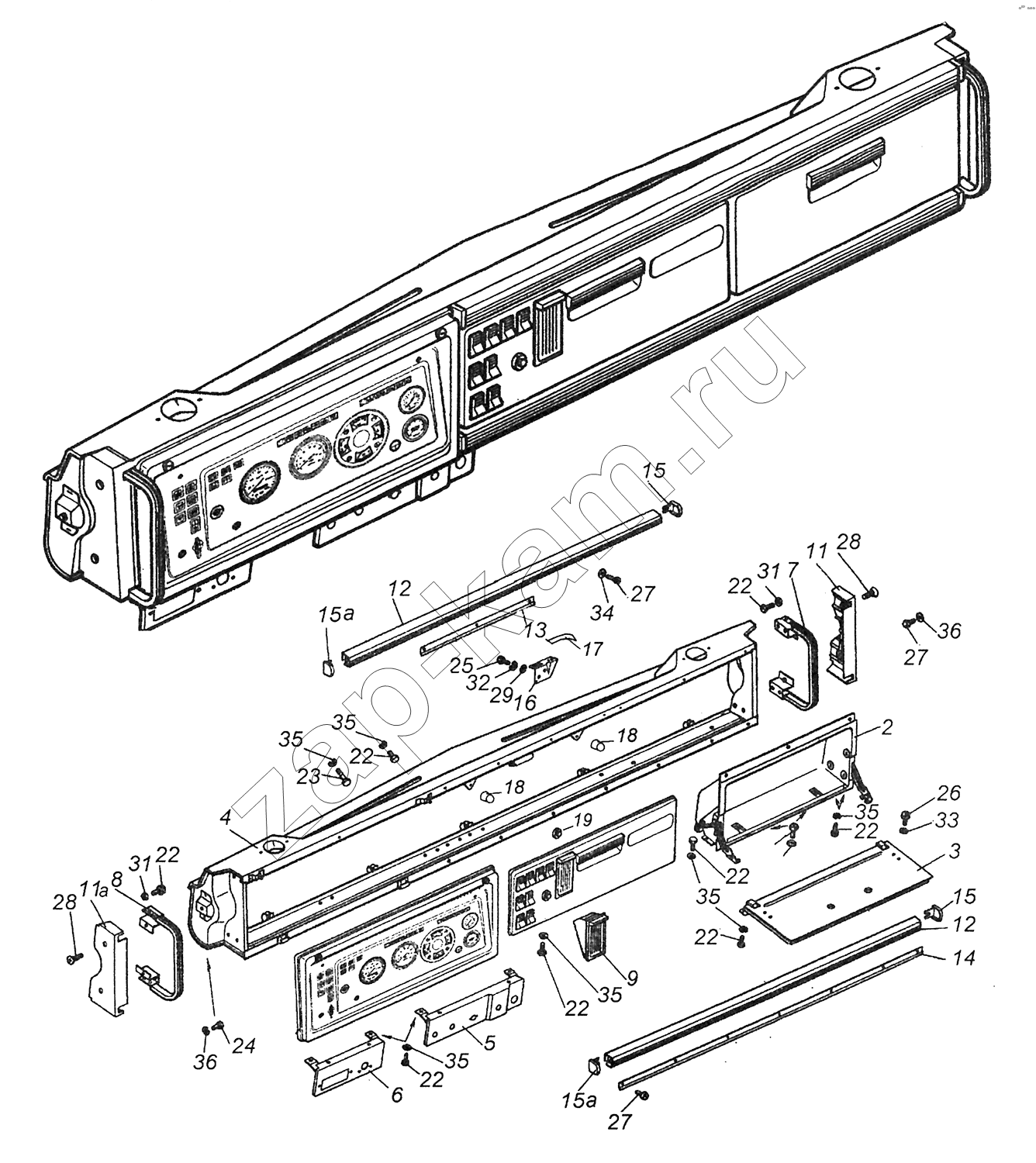

Схема/чертеж: 5320-5300023 Установка панели приборов / КамАЗ 43255 (Евро-2)
2
3
4
5
6
7
8
9
11
11а
12
12
13
14
15
15
15а
15а
16
17
18
18
19
22
22
22
22
22
22
22
22
23
24
25
26
27
27
27
28
28
29
31
31
32
33
34
35
35
35
35
35
35
36
36
Поз. Артикул Название детали Кол-во Цена
2 5320-5303012 Ящик вещевой в сборе 1; -
3 5320-5303020-01 Дверка вещевого ящика 1; -
4 5320-5325010 Панель приборов в сборе 1; -
5 5320-5325130 Щиток нижний длинный в сборе 1; -
6 5320-5325132 Щиток панели приборов нижний короткий 1; -
7 5320-8202200 Ручка правая в сборе 1; -
8 5320-8202201 Ручка левая в сборе 1; -
9 5320-8203010-01 Пепельница в сборе 1; -
11 5320-5325112 Накладка боковая правая 1; -
11а 5320-5325113 Накладка боковая левая {а} 1; -
12 5320-5325163 Окантовка панели приборов 2; -
13 5320-5325165 Планка окантовки верхняя 1; -
14 5320-5325167 Планка окантовки нижняя 1; -
15 5320-5325170 Заглушка окантовки торцовая правая 2; -
15а 5320-5325171 Заглушка окантовки торцовая левая 2; -
16 5320-5325183 Кронштейн пружины 1; -
17 5320-5325185 Пружина запора 1; -
18 5320-8401296 Буфер 2; -
19 53205-3741062 Заглушка 1; -
22 1/09020/21 Болт М6-6gх12 29; -
23 1/09026/21 Болт М6-6gх25 2; -
24 1/60431/21 Болт М8-6gх14 2; -
25 1/32718/01 Винт М4-6gх8 2; -
26 1/32739/01 Винт М5-6gх10 4; -
27 1/09022/21 Болт ТЕМ6-6gх16 18; -
28 1/33130/01 Винт М6-6gх16 4; -
29 1/07940/11 Гайка низкая М4 2; -
31 251644 Гайка М6-6Н ОСТ 37.001.197-75 8; -
32 1/11953/77 Шайба 4 пружинная 2; -
33 1/11954/77 Шайба 5 пружинная 4; -
34 1/05194/01 Шайба плоская 6х12х1,5 7; -
35 1/05164/77 Шайба 6 пружинная 25; -
36 1/05166/77 Шайба 8 пружинная 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
