43255-1311005-30 Установка бачка расширительного
/ КамАЗ 43255 (Евро-3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

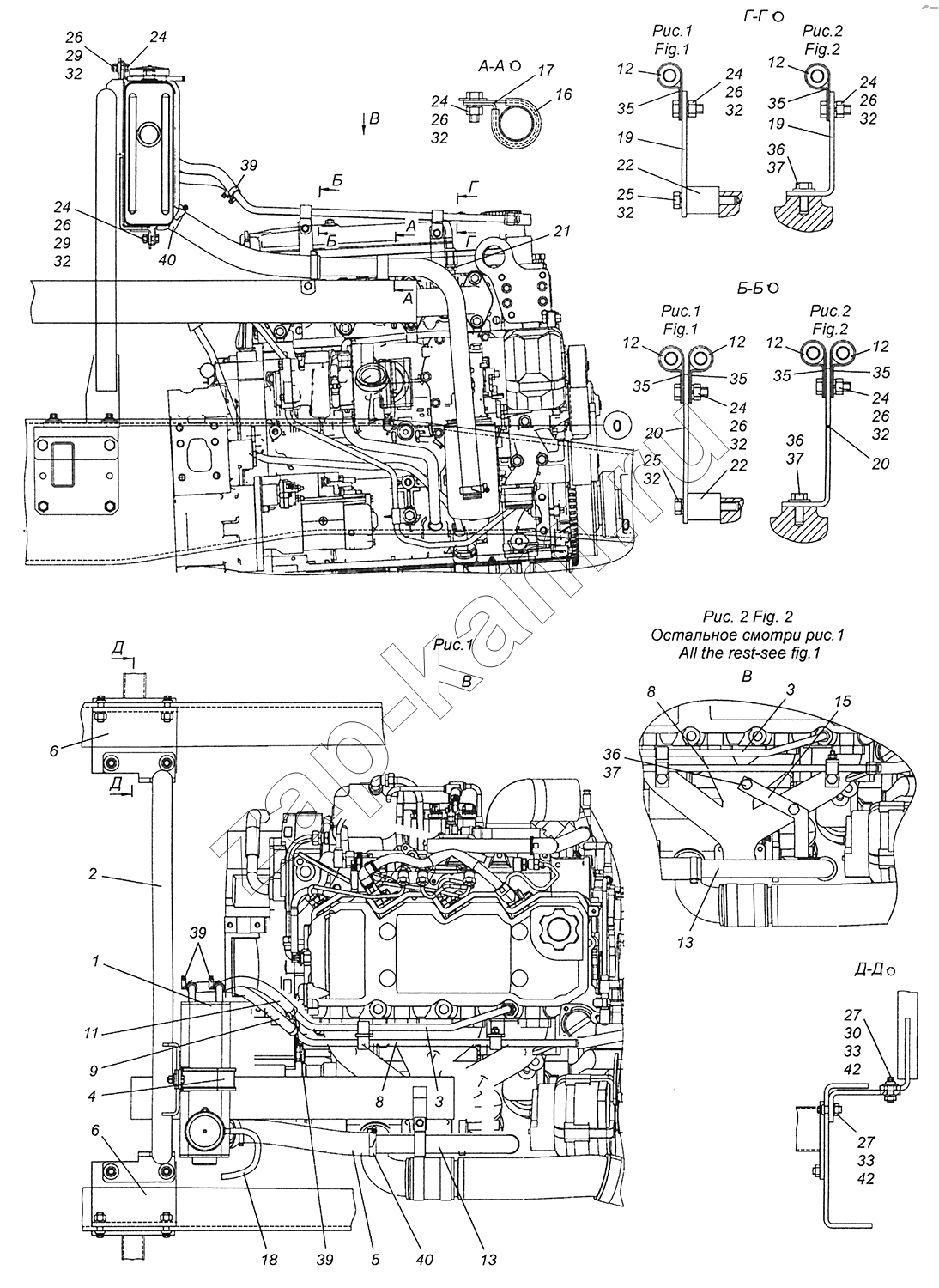

Схема/чертеж: 43255-1311005-30 Установка бачка расширительного / КамАЗ 43255 (Евро-3)
1
2
3
4
5
6
6
8
9
11
12
12
12
12
12
12
13
13
15
16
17
18
19
19
19
19
20
20
20
20
21
22
22
24
24
24
24
24
24
24
25
25
26
26
26
26
26
26
26
27
27
29
29
30
32
32
32
32
32
32
32
32
32
33
33
35
35
35
35
35
35
36
36
36
37
37
37
39
39
40
40
42
42
Поз. Артикул Название детали Кол-во Цена
43255-1311005-40 43255-1311005-40 Установка бачка расширительного 1; -
43255-1311005-30 43255-1311005-30 Установка бачка расширительного 1; -
1 4308-1311010 Бачок расширительный 1; -
2 4308-1311025-40 Кронштейн бачка расширительного 1; -
3 4308-1311062-10 Трубка отвода воздуха из двигателя 1; -
4 4308-1311086 Скоба наружная 1; -
5 5350-1015416-01 Рукав 1; -
6 43255-1311050-50 Опора кронштейна 2; -
8 4308-1311061-10 Труба воздухоотводящая 1; -
9 5320-1311066-31 Рукав 1; -
11 54115-1311067-01 Рукав 1; -
12 5320-1311089 Прокладка хомута 3; -
13 4308-1311091-40 Труба перепускная 1; -
15 4308-1311092-20 Кронштейн перепускной трубы 1; -
16 6520-1311093-76 Прокладка хомута 1; -
17 54115-1311094 Хомут 1; -
18 4308-1311117 Трубка 1; -
19 4308-1311180-30 Кронштейн передний 1; -
19 4308-1311180 Кронштейн передний 1; -
20 4308-1311190 Кронштейн задний 1; -
20 4308-1311190-30 Кронштейн задний 1; -
21 4308-1311199 Штуцер 1; -
22 4308-1311294 Втулка 2; -
24 1/60436/21 Болт М8-6gх25 5; -
25 1/60442/21 Болт М8-6gх50 2; -
26 1/61008/11 Гайка М8х1,25-6Н 5; -
27 1/61036/11 Гайка М12х1,25-6Н 8; -
29 1/26467/01 Шайба плоская 8х20 2; -
30 1/26469/01 Шайба плоская 12,6х28х3 4; -
32 1/05166/77 Шайба 8 пружинная 7; -
33 1/05170/77 Шайба 12 пружинная 8; -
35 864411 Хомут 20 специальный 3; -
36 870860 Шайба тарельчатая 10 4; -
37 45104991051000 Болт М10-6gx25 4; -
39 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 4; -
40 45104998011290 Хомут TORRO 30-45/12-C7W1 2; -
42 2108-3501030-01 Болт крепления цилиндра переднего тормоза 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
