53229-1100030-40 Установка топливного бака
/ КамАЗ 43255 (Евро-3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

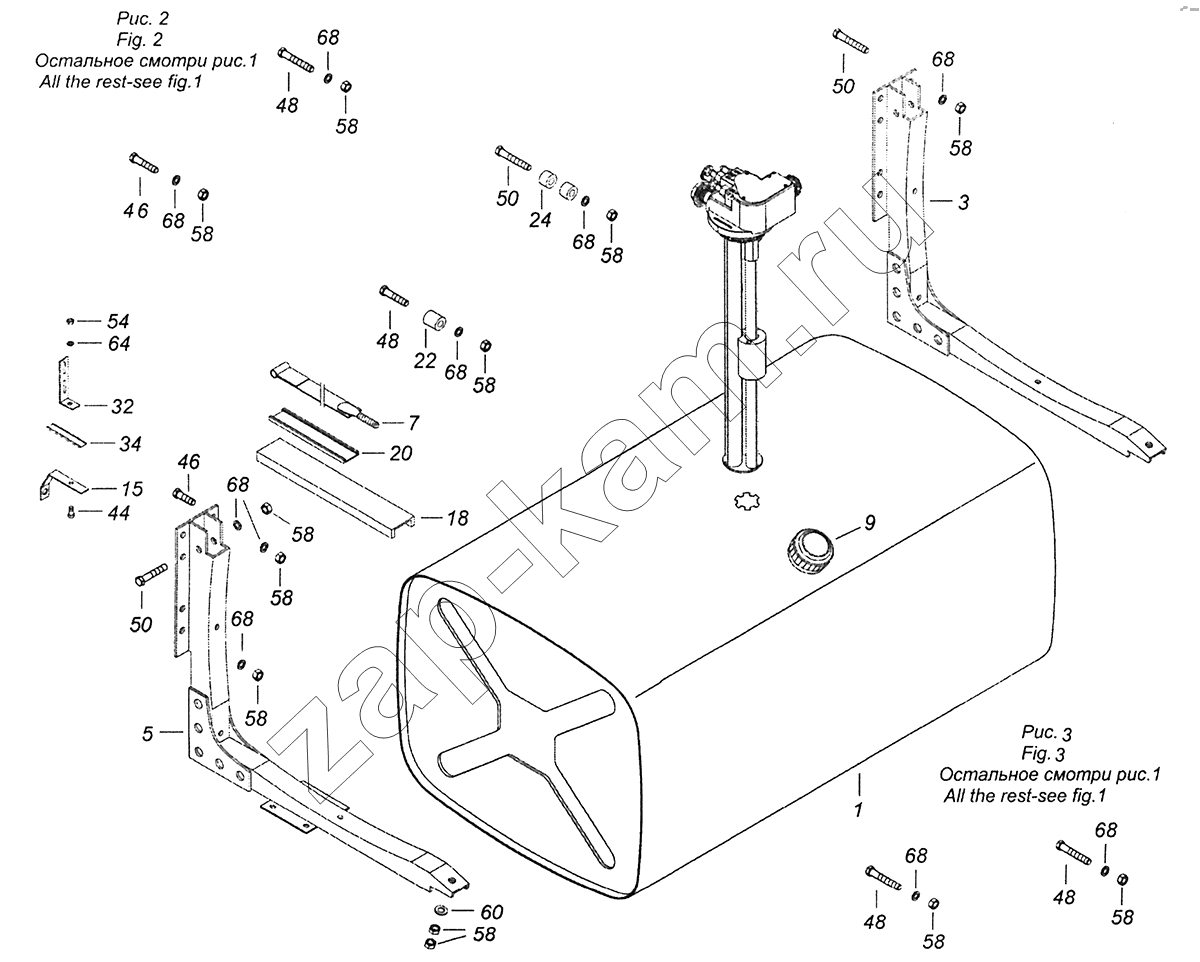

Схема/чертеж: 53229-1100030-40 Установка топливного бака / КамАЗ 43255 (Евро-3)
1
3
5
7
9
15
18
20
22
24
32
34
44
46
46
48
48
48
48
50
50
50
54
58
58
58
58
58
58
58
58
58
58
58
60
64
68
68
68
68
68
68
68
68
68
Поз. Артикул Название детали Кол-во Цена
53229-1100030-50 53229-1100030-50 Установка топливного бака 1; -
53229-1100030-60 53229-1100030-60 Установка топливного бака 1; -
53229-1100030-40 53229-1100030-40 Установка топливного бака 1; -
1 53215-1101010-05 Бак топливный 1; -
3 53212-1101104 Кронштейн крепления топливного бака (сварка) 1; -
5 53212-1101104-10 Кронштейн крепления топливного бака 1; -
7 53212-1101110 Хомут крепления топливного бака 2; -
9 53215-1103010 Установка крышки топливного бака 1; -
15 5320-1104083 Кронштейн крепления топливных трубопроводов 1; -
18 55102-1101109 Прокладка кронштейна крепления топливного бака 4; -
20 541121-1101115 Прокладка хомута крепления топливного бака 2; -
22 43118-1101119 Проставка 4; -
24 43118-1101119-10 Проставка 6; -
32 5320-3506432 Скоба 1; -
34 53205-3506221 Втулка трубки 1; -
44 1/60432/21 Болт М8-6gх16 1; -
46 1/55406/21 Болт М12х1,25-6gх40 4; -
48 1/55409/21 Болт М12х1,25-6gх55 4; -
50 1/55411/21 Болт М12х1,25-6gх65 6; -
54 1/61008/11 Гайка М8х1,25-6Н 1; -
58 1/61015/11 Гайка М12х1,25-6Н 14; -
60 1/05200/01 Шайба плоская 12х22х3 2; -
64 1/05166/77 Шайба 8 пружинная 1; -
68 1/05170/77 Шайба 12 пружинная 10; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
