4310-3122010 Кран управления давлением
/ КамАЗ 43261 (Евро-1, 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

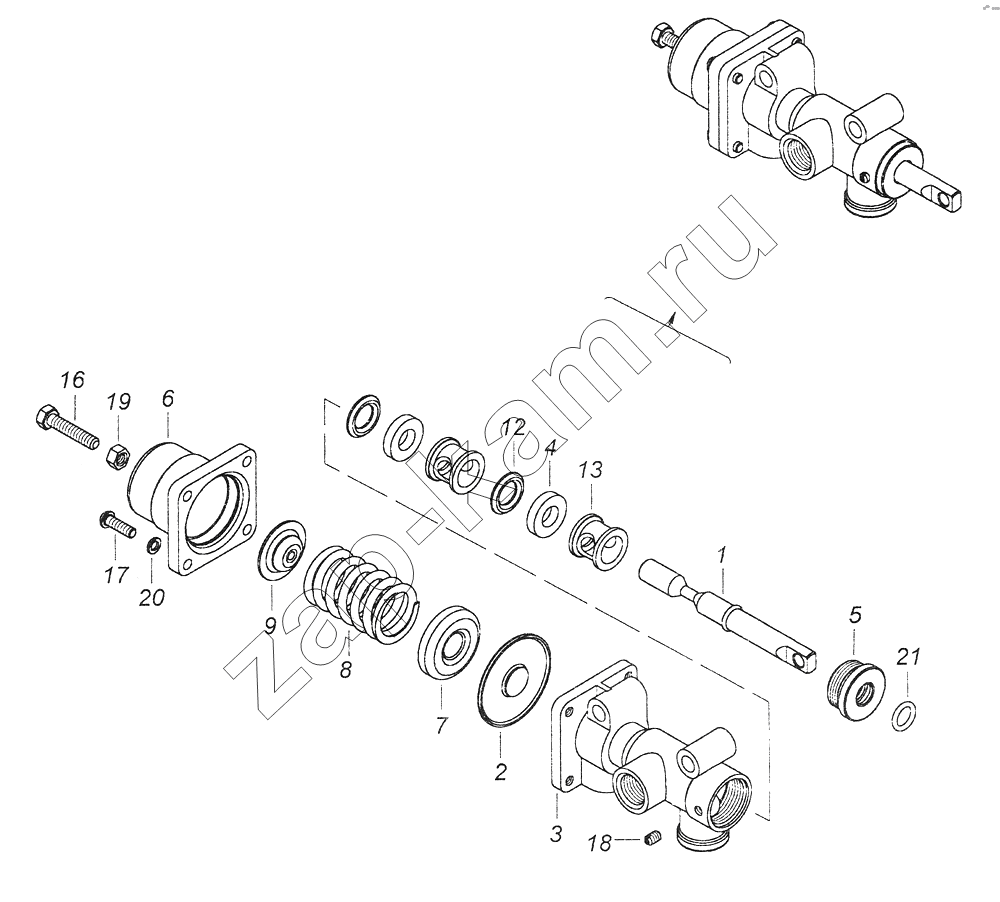

Схема/чертеж: 4310-3122010 Кран управления давлением / КамАЗ 43261 (Евро-1, 2)
1
2
3
4
5
6
7
8
9
12
13
16
17
18
19
20
21
Поз. Артикул Название детали Кол-во Цена
1 4310-3122034 Золотник крана в сборе 1; -
2 4310-3515080 Мембрана 1; -
3 4310-3122031 Корпус крана 1; -
4 4310-3122035 Сальник 2; -
5 4310-3122038 Направляющая 1; -
6 4310-3515019 Крышка клапана-ограничителя 1; -
7 4310-3515059 Стакан 1; -
8 4310-3122061 Пружина клапана 1; -
9 4310-3515063 Шайба 1; -
12 4310-3122071 Кольцо распорное 2; -
13 4310-3122073-01 Втулка крана 2; -
16 853065 Болт М6-6gх30 1; -
17 1/32742/01 Винт М5-6gх16 4; -
18 1/03892/01 Винт М5-6gх8 1; -
19 1/58962/11 Гайка ЕМ6-6Н 1; -
20 1/11954/73 Шайба 5 пружинная 4; -
21 100-3533057 Кольцо 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
