43118-8500010-31 Платформа
/ КамАЗ 43261 (Евро-1, 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

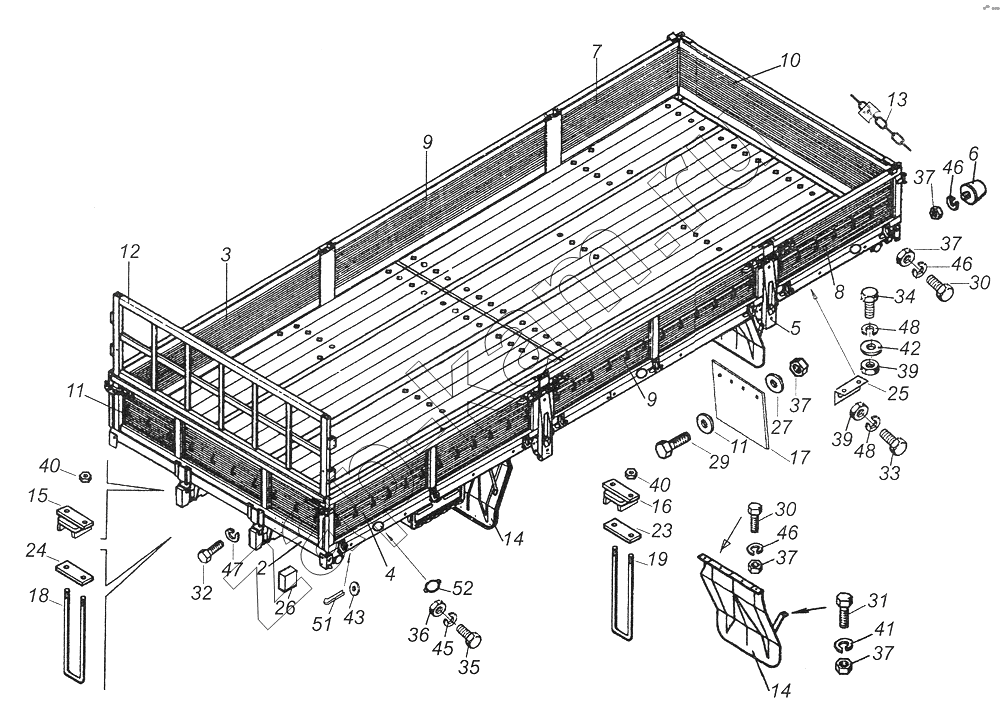

Схема/чертеж: 43118-8500010-31 Платформа / КамАЗ 43261 (Евро-1, 2)
43118-8500010-32
43118-8500010-31
43118-8500010-33
2
2
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
14
15
16
17
18
19
23
24
25
26
27
29
30
30
31
32
33
34
35
36
37
37
37
37
37
39
39
40
40
41
42
43
45
46
46
46
47
48
48
51
52
Поз. Артикул Название детали Кол-во Цена
43118-8500010-32 43118-8500010-32 Платформа ; -
43118-8500010-31 43118-8500010-31 Платформа ; -
43118-8500010-33 43118-8500010-33 Платформа ; -
2 43118-8501010-31 Основание платформы в сборе 1; -
2 43118-8501010-32 Основание платформы 1; -
2 43118-8501010-33 Основание платформы 1; -
3 53212-8502010 Борт № 1 боковой правый в сборе 1; -
4 53212-8502011 Борт №1 боковой левый в сборе 1; -
5 5320-8502040 Стойка бокового борта в сборе 4; -
6 5320-5001106 Буфер рессоры задней подвески кабины в сборе 14; -
7 53212-8502100 Борт №3 боковой правый в сборе 1; -
8 53212-8502101 Борт № 3 боковой левый в сборе 1; -
9 53212-8502102 Борт № 2 боковой в сборе 2; -
10 5320-8503010 Борт задний в сборе 1; -
11 53212-8504010 Борт передний в сборе 1; -
12 53212-8504140 Надставка переднего борта 1; -
13 5320-8503190 Цепь заднего борта в сборе 2; -
14 5320-8511053 Брызговик задний в сборе 4; -
15 5320-8521086 Обойма хомута с накладкой №1 2; -
16 5320-8521090 Обойма хомута с накладкой 10; -
17 43105-8403185-10 Щиток грязевой нижний 2; -
18 5320-8521082 Хомут крепления платформы к раме 2; -
19 5320-8521083 Хомут № 2 10; -
23 5320-8521089 Стяжка 10; -
24 5320-8521091 Стяжка хомута №1 2; -
25 5320-8521115 Угольник фиксирующий платформу, нижний 2; -
26 5320-8521092 Упор продольного бруса 2; -
27 5320-3721466 Шайба буферная (Б) 8; -
29 1/60436/21 Болт М8-6gх25 8; -
30 210378 Болт М8х6gх16 22; -
31 210385 Болт М8-6gх50 ОСТ 37.001.106-75 8; -
32 1/59707/21 Болт М10х1,25-6gх25 4; -
33 1/55405/21 Болт М12х1,25-6gх35 4; -
34 1/55406/21 Болт М12х1,25-6gх40 4; -
35 1/32760/01 Винт М6-6gх12 12; -
36 1/58962/11 Гайка ЕМ6-6Н 12; -
37 1/61008/11 Гайка М8х1,25-6Н 52; -
39 1/61015/11 Гайка М12х1,25-6Н 8; -
40 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75 24; -
41 1/26467/01 Шайба плоская 8х20 16; -
42 1/05200/01 Шайба плоская 12х22х3 4; -
43 1/05202/01 Шайба плоская 16,8х28х3 7; -
45 1/05164/77 Шайба 6 пружинная 12; -
46 1/05166/77 Шайба 8 пружинная 36; -
47 1/05168/77 Шайба 10 пружинная 4; -
48 1/05170/77 Шайба 12 пружинная 8; -
51 1/07346/01 Шплинт разводной 3х30 7; -
52 ФП 316 ТУ37.003079-80 Световозвращатель ФП 316 ТУ37.003079-80 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
