7405.3509003 Установка компрессора
/ КамАЗ 43261 (Евро-1, 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

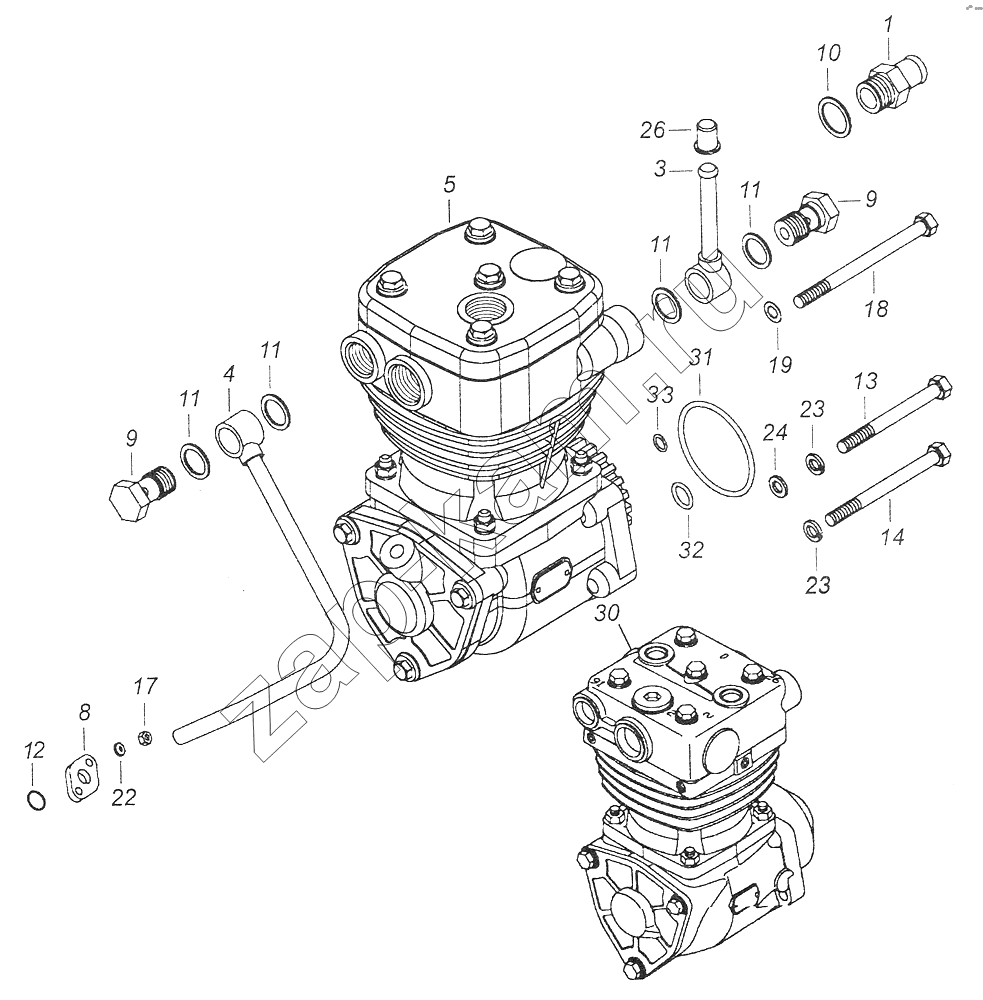

Схема/чертеж: 7405.3509003 Установка компрессора / КамАЗ 43261 (Евро-1, 2)
7405.3509003-10
7405.3509003
1
3
4
4
5
8
9
9
10
11
11
11
11
12
13
14
17
18
19
22
23
23
24
26
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
7405.3509003-10 7405.3509003-10 Установка компрессора ; -
7405.3509003 7405.3509003 Установка компрессора ; -
1 7408.3509273 Штуцер 1; -
3 740.3509288 Соединение поворотное 1; -
4 740.3509290 Трубка подвода охлаждающей жидкости к компрессору 1; -
4 740.3509290-10 Труба подвода охлаждающей жидкости к компрессору 1; -
5 53205-3509015 Компрессор в сборе 1; 15 300 ₽
8 740.3509294 Фланец трубки 1; -
9 740.3509302 Болт 2; -
10 740.3509301 Прокладка 1; -
11 740.3509303 Прокладка 4; по запросу
12 740.3509340 Кольцо уплотнительное 1; -
13 1/59716/21 Болт М10х1,25-6gх90 2; -
14 1/59718/21 Болт М10х1,25-6gх100 1; -
17 1/58962/21 Гайка М6-6Н 2; -
18 1/59722/21 Болт М10х1,25-6gх120 1; -
19 1/26014/73 Шайба 10 волнистая 1; -
22 1/05164/73 Шайба 6 пружинная 2; -
23 1/05168/73 Шайба 10 пружинная 3; -
24 1/26386/01 Шайба плоская 10,6х18х2 2; -
26 870830 Заглушка 1; -
30 18.3509015 Компрессор КамАЗ ТУ П37.365.049-86 1; -
31 2101-1012266 Кольцо уплотнительное 1; -
32 100.3522063 Кольцо уплотнительное 1; -
33 100.3533057 Кольцо уплотнительное 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
