Головки соединительные типа: "А", "Палм"
/ КамАЗ 4326

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

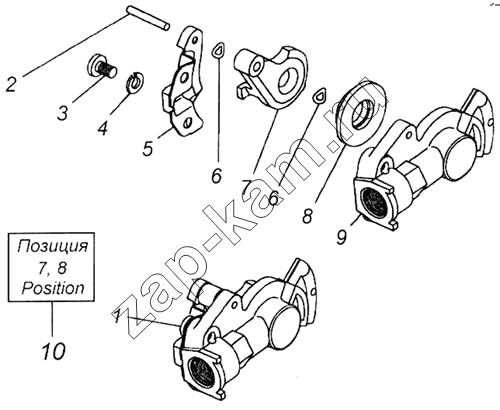

Схема/чертеж: Головки соединительные типа: "А", "Палм" / КамАЗ 4326
1
3
4
5
6
6
7
7
8
8
9
10
Поз. Артикул Название детали Кол-во Цена
1 100-3521110 Головка соединительная типа «Палм» в сборе 2 -
2 484106 Штифт 1 -
3 302207 Винт 2 -
4 305890 Шайба 8 пружинная 2 -
5 100-3521117 Направляющая 1 -
6 100-3521123 Шайба 2 -
7 100-3521118 Крышка 1 -
8 100-3521120 Уплотнитель 1 -
9 100-3521114 Корпус в сборе 1 -
10 100-3521009-10 Комплект запасных частей 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
