Система питания двигателя
/ КамАЗ 4326

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

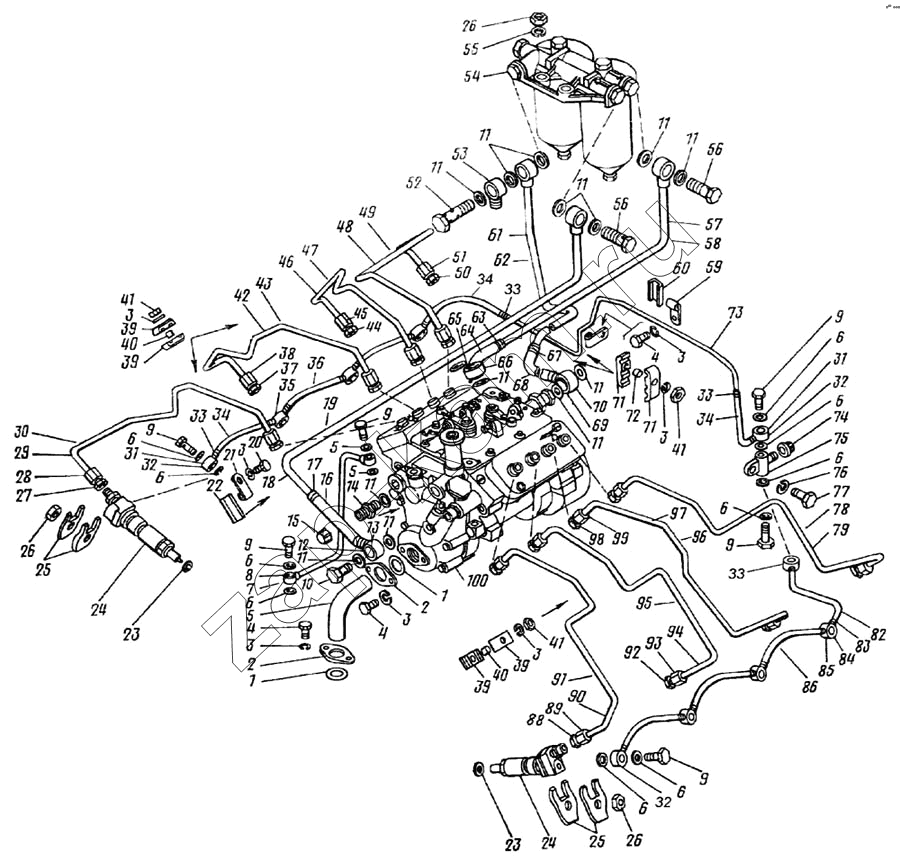

Схема/чертеж: Система питания двигателя / КамАЗ 4326
1
1
1
2
2
2
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
9
9
9
9
9
9
9
9
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
15
19
20
21
22
23
23
23
24
24
24
25
25
25
26
26
26
26
26
27
28
29
30
31
31
31
31
32
32
32
32
32
33
33
33
33
33
33
33
34
34
34
34
34
35
36
39
39
39
39
39
39
39
40
40
41
41
41
41
42
43
46
47
48
49
52
53
54
55
56
56
56
58
59
60
62
70
71
71
72
73
74
75
76
77
78
79
82
86
90
91
93
94
95
96
97
100
Поз. Артикул Название детали Кол-во Цена
1 740.1111578 Кольцо уплотнительное крышки корпуса включателя 2 -
2 740.1111572 Фланец трубы отвода масла 2 -
3 1/05166/73 Шайба 8 пружинная 12 -
4 1/60432/21 Болт М8-6gх16 6 -
5 740.1111570 Трубка отвода масла 1 -
6 1/02844/60 Прокладка уплотнительная 10х16х1,5 24 -
7 740.1111568 Трубка подвода масла 1 -
8 870831 Заглушка 10 транспортная 2 -
9 870007 Болт М10х1,25-6gх23 12 -
10 870005 Болт М14х1,5-6gх30 1 -
11 1/02800/60 Прокладка уплотнительная 14х20х1,5 12 -
12 870830 Заглушка 6 -
13 740.1104430 Наконечник 6 -
14 870963 Штуцер 1 -
15 870825 Пробка М16х1,5 транспортная 1 -
19 74011.1104422 Трубка 1 -
20 1/60434/21 Болт М8-6gх20 1 -
21 870920 Кляммер 13 1 -
22 740.3407034 Прокладка 3 -
23 870638 Шайба уплотнительная 8 -
24 271.111201-01 Форсунка в сборе 8 -
25 740.1112163 Скоба крепления форсунки 24 -
26 1/21647/21 Гайка М10х1,25-6Н 10 -
27 870885 Пробка М14х1,5-6g 16 -
28 870904 Гайка накидная М14х1,5-6Н 16 -
29 740.1104340 Труба 7, L=516 1 -
30 740.1104324 Трубка топливная в сборе 1 -
31 870831 Заглушка 10 транспортная 10 -
32 740.1104367 Наконечник 2 -
33 740.1102251 Муфта обжимная 4 -
34 740.1114362-01 Рукав 4, L=145 2 -
35 740.1104365 Наконечник проходной 6 -
36 74031104370 Трубка дренажная в сборе 1 -
39 740.1104358 Скоба крепления топливных трубок 8 -
40 740.1104473 Втулка 4 60 ₽
41 1/61008/11 Гайка М8х1,25-6Н 6 -
42 740.1104404 Труба 7, L=485 1 -
43 740.1104322 Трубка топливная в сборе 1 -
46 740.1104404 Труба 7, L=485 1 -
47 740.1104320 Трубка топливная в сборе 1 -
48 740.1104302 Трубка 7, L=618 1 -
49 740.1104318 Трубка топливная в сборе 1 -
52 870006 Болт М14х1,5х65,5 1 -
53 741.1104429 Наконечник 1 -
54 740.1117010 Фильтр тонкой очистки топлива в сборе 1 -
55 1/26014/73 Шайба 10 волнистая 2 -
56 870022 Болт М14х1,5-6gх48 2 50 ₽
58 7401.11104426 Трубка топливная подводящая в сборе 1 -
59 740.1104336 Прокладка 2 -
60 870931 Кляммер 2 -
62 7401.11104384 Трубка низкого давления отводящая в сборе 1 -
70 740.1104430 Наконечник 1 -
71 740.1104458 Скоба крепления топливных трубок 4 -
72 740.1104460 Втулка 2 -
73 740.1104372 Трубка топливная 1 по запросу
74 870517 Гайка колпачковая 1 -
75 740.1104353 Тройник крепления топливных трубок 1 -
76 1/05168/73 Шайба 10 пружинная 1 -
77 1/59707/21 Болт М10х1,25-6gх25 1 -
78 740.1104310 Трубка топливная в сборе 1 -
79 740.1104302 Трубка 7, L=618 1 -
80 870904 Гайка накидная М14х1,5-6Н 2 -
82 7403.1104350 Рукав 4, L=295 1 -
86 7403.1104346 Трубка топливная дренажная форсунок левых головок 1 -
90 740.1104404 Труба 7, L=485 1 -
91 740.1104316 Трубка топливная в сборе 1 -
93 870904 Гайка накидная М14х1,5-6Н 2 -
94 740.1104340 Труба 7, L=516 1 -
95 7401104314 Трубка топливная в сборе 1 -
96 740.1104340 Труба 7, L=516 1 -
97 740.1104312 Трубка топливная в сборе 1 -
100 334.1111005 Топливный насос высокого давления в сборе 1 от 50 300 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
