Цилиндр вспомогательного тормоза пневматический
/ КамАЗ 4326

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

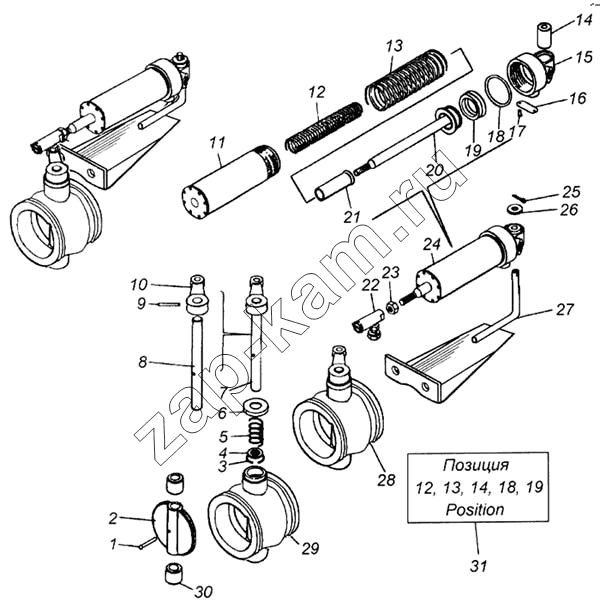

Схема/чертеж: Цилиндр вспомогательного тормоза пневматический / КамАЗ 4326
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 1/05334/00 Заклепка 4х25 1 -
2 5320-3570017 Заслонка вспомогательного тормоза 1 -
3 862822 Кольцо упорное 21,8х2х1 1 -
4 5320-3570032 Шайба 1 -
5 5320-3570033 Пружина 1 -
6 5320-3570039 Крышка 1 -
7 5320-3570030 Вал заслонки в сборе 1 -
8 5320-3570031 Вал заслонки 1 -
9 1/03339/16 Штифт 4х25 1 -
10 5320-3570037 Рычаг привода вспомогательного тормоза 1 -
11 100-3570220 Цилиндр в сборе 1 -
12 100-3570229 Пружина 1 -
13 100-3570223 Пружина 1 -
14 100-3570233 Втулка 1 -
15 100-3570230 Крышка цилиндра 1 -
16 100-3512099 Табличка 1 -
17 304183 Заклепка пустотелая 2 -
18 100-3570232 Кольцо 1 -
19 100-3570228 Кольцо уплотнительное 1 -
20 100-3570224 Поршень в сборе 1 -
21 100-3570227 Упор 1 -
22 740.1108054 Наконечник тяги рычага управления регулятором 1 -
23 1/61023/11 Гайка М8-6Н низкая 1 -
24 100-3570210 Цилиндр управления заслонкой в сборе 1 -
25 1/07963/01 Шплинт разводной 3х15 1 -
26 1/05166/01 Шайба пружинная 8 4 -
27 5320-3570100 Кронштейн крепления вспомогательного тормоза в сборе 1 -
28 5320-3570014 Корпус вспомогательного тормоза с заслонкой в сборе 1 -
29 5320-3570022 Корпус вспомогательного тормоза 1 -
30 5320-3570034 Втулка 2 -
31 100-3570209 Комплект запасных частей 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
