Установка турбокомпрессора ТКР-7Н-1
/ КамАЗ 4326

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

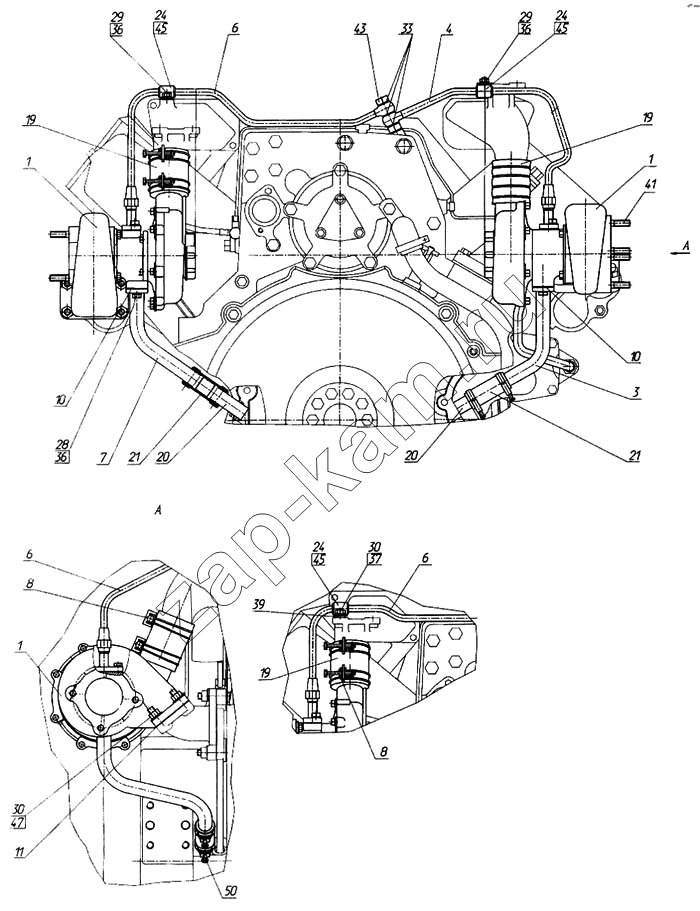

Схема/чертеж: Установка турбокомпрессора ТКР-7Н-1 / КамАЗ 4326
1
1
1
3
6
6
6
7
8
8
10
10
11
19
19
19
20
20
21
21
24
24
24
28
29
29
30
30
33
36
36
36
37
39
41
43
45
45
45
47
50
Поз. Артикул Название детали Кол-во Цена
1 7403.1118010 Турбокомпрессор ТКР 7Н-1 2 -
3 7406.1118220 Трубка слива масла правая 1 -
6 7403.1118223 Трубка подвода масла левая 1 -
7 7405.1118224-11 Трубка слива масла левая 1 -
8 5320-1303031 Хомут 72 в сборе 4 -
10 7403.1118042 Прокладка 2 -
11 7403.1118189 Прокладка турбины 2 -
19 7403.1118278 Рукав 56х69-0,98 L-65 мм. 2 -
20 7405.1118280 Трубка 2 -
21 7406.1118320 Рукав 22х29-0,098 2 350 ₽
24 740.3407034 Прокладка 2 -
28 1/60434/21 Болт М8-6gх20 4 -
29 1/61008/11 Гайка М8х1,25-6Н 2 -
30 1/21647/27 Гайка М10х1,25-6Н 8 -
33 1/02800/60 Прокладка уплотнительная 14х20х1,5 3 -
36 1/05166/73 Шайба 8 пружинная 9 -
37 1/05168/77 Шайба 10 пружинная 1 -
39 1/26386/01 Шайба плоская 10,6х18х2 1 -
41 1/34495/33 Шпилька М10х1,25х15х25 8 -
43 870031 Болт М14х1,5-6gх50 1 60 ₽
45 870935 Кляммер 2 -
47 970860 Шайба тарельчатая 11 8 -
50 853894 Хомут в сборе 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
