Установка каркаса тента
/ КамАЗ 4326

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

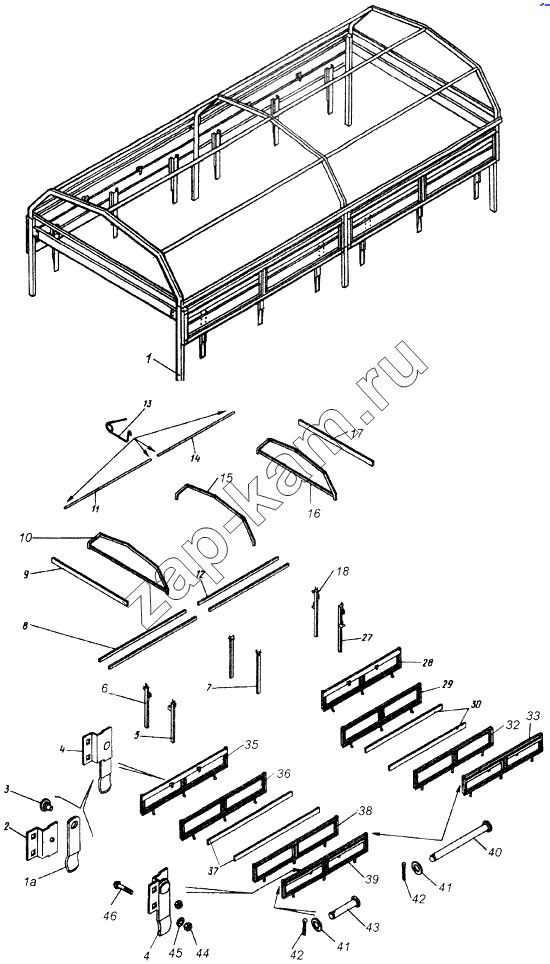

Схема/чертеж: Установка каркаса тента / КамАЗ 4326
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
27
28
29
30
32
33
35
36
37
38
39
40
41
41
42
42
43
44
45
46
Поз. Артикул Название детали Кол-во Цена
431007-8508008 431007-8508008 Установка каркаса тента -
1 431007-8508008 Установка каркаса тента 1 -
1 4310-8506136 Щеколда запора скамейки 6 -
2 4310-8506137 Пластина крепления щеколды 6 -
3 5320-6104037 Ось 6 -
4 4310-8506135 Щеколда запора скамейки в сборе 6 -
5 4310-8508121 Стойка № 1 каркаса тента левая в сборе 1 -
6 4310-8508120 Стойка № 1 каркаса тента правая в сборе 1 -
7 4310-8508160 Стойка № 2 каркаса тента в сборе 2 -
8 4310-8508218 Распорка № 1 стоек каркаса тента в сборе 2 -
9 532007-8508225 Доска каркаса тента передняя 1 -
10 4310-8508110 Дуга №1 тента платформы к сборе 1 -
11 4310-8508209 Распорка №1 3 -
12 4310-8508200 Распорка №2 стоек 2 -
13 4310-8508221 Пружина распорок 12 -
14 4310-8508211 Распорка №2 3 -
15 4310-8508154 Дуга №2 тента платформы в сборе 1 -
16 4310-8508112 Дуга №3 каркаса тента 1 -
17 532127-8508227 Доска каркаса тента 1 -
18 4310-8508173 Стойка № 3 каркаса тента левая в сборе 1 -
27 4310-8508172 Стойка №3 каркаса тента правая в сборе 1 -
28 431007-8508690 Решетка №2 каркаса тента правая 1 -
29 4310-8508694 Каркас решетки 1 -
30 431007-8508229 Доска решетки №2 2 -
32 4310-8508695 Каркас решетки 1 -
33 431007-8508691 Решетка №2 каркаса тента левая 1 -
35 431007-8508670 Решетка №1 каркаса тента правая 1 -
36 4310-8508674 Каркас решетки в сборе 1 -
37 431007-8508227 Доска решетки №1 2 -
38 4310-8508675 Каркас решетки 1 -
39 431007-8508671 Решетка №1 каркаса тента левая 1 -
40 4310-8508710 Ось 2 -
41 1/05202/01 Шайба плоская 16,8х28х3 8 -
42 1/07970/01 Шплинт 4х30 8 -
43 260141 Палец 16х70 ОСТ 37.001.163-97 4 110 ₽
44 1/61008/11 Гайка М8х1,25-6Н 12 -
45 1/26420/01 Шайба плоская 8,45х25х1,5 6 -
46 210383 Болт 12 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
