Установка системы накачки шин
/ КамАЗ 4326

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

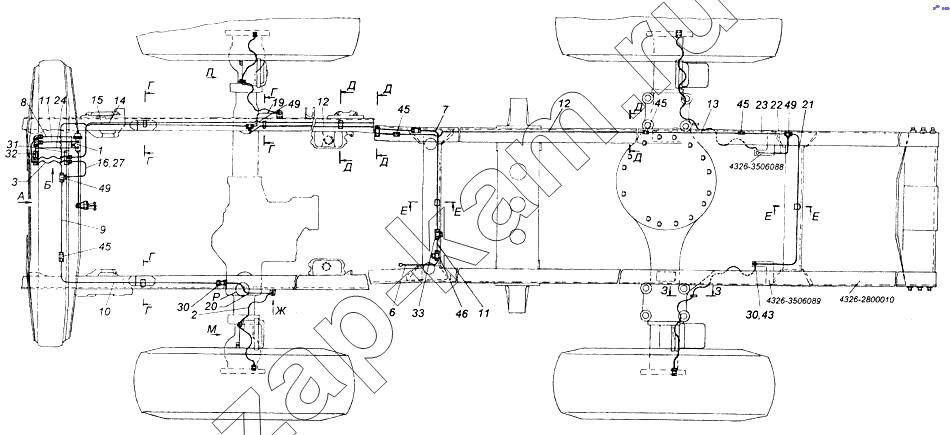

Схема/чертеж: Установка системы накачки шин / КамАЗ 4326
1
2
3
6
7
8
9
10
11
11
12
12
13
14
15
16
19
20
21
22
23
24
30
30
31
32
33
43
45
45
45
45
46
49
49
49
Поз. Артикул Название детали Кол-во Цена
4326-3125001 4326-3125001 Установка системы накачки шин -
1 4310-3122001 Установка крана управления 1 -
2 4310-3125050-10 Шланг гибкий 4 -
3 4310-3125064-01 Шланг в сборе 2 -
6 4310-3125070-10 Трубка 1 -
7 4310-3125072-10 Трубка 1 -
8 4310-3125074 Трубка от крана управления к шинам колес первая в сборе 1 -
9 43118-3125076-20 Трубка 1 -
10 4310-3125078-10 Трубка 1 -
11 43118-3125080-20 Трубка 2 -
12 4310-3125082-10 Трубка 1 -
13 4310-3125088-10 Трубка 1 -
14 4310-3125090-10 Трубка 1 -
15 43118-3125092-10 Трубка 1 -
16 4310-3125094-10 Трубка 1 -
17 4310-3125096-10 Трубка 1 -
18 4310-3125104-10 Трубка 1 -
19 43118-3125108-20 Трубка 1 -
20 43118-3125110-20 Трубка 1 -
21 4326-3125118 Трубка 1 -
22 4326-3125124 Трубка 1 -
23 4326-3125128 Трубка 1 -
24 4310-3125194-10 Трубка 1 -
30 861342-20 Штуцер 4 -
31 4310-3125068-10 Кронштейн 1 -
32 4310-3125069-10 Кронштейн 1 -
33 4310-3125111 Тройник 1 -
34 4310-3125256 Кронштейн 2 -
35 4310-3723228 Прокладка уплотнительная 2 -
36 5320-3703301 Втулка проходная 2 -
37 5511-3506194 Скоба 4 -
38 43118-3125270-20 Кронштейн 2 -
39 1/09024/21 Болт М6-6gх20 2 -
40 1/60436/21 Болт М8-6gх25 4 -
41 1/59703/21 Болт М10х1,25-6gх16 2 -
42 1/61008/11 Гайка М8х1,25-6Н 4 -
43 1/07910/11 Гайка М10х1,25-6Н 2 -
44 1/07266/11 Гайка низкая М18х1,5-6Н 6 -
45 864814 Штуцер 12 проходной 5 -
46 864850 Тройник 1 -
47 864880 Штуцер фланцевый проходной 4 -
48 864882 Угольник 2 -
49 864921 Тройник 12 проходной 3 -
50 1/02906/90 Хомут крепления соединительных муфт в сборе 2 -
51 1/05164/77 Шайба 6 пружинная 2 -
52 1/05166/77 Шайба 8 пружинная 4 -
53 1/05168/73 Шайба 10 пружинная 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
