Установка топливных баков, ФГОТ и топливопроводов
/ КамАЗ 4326

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

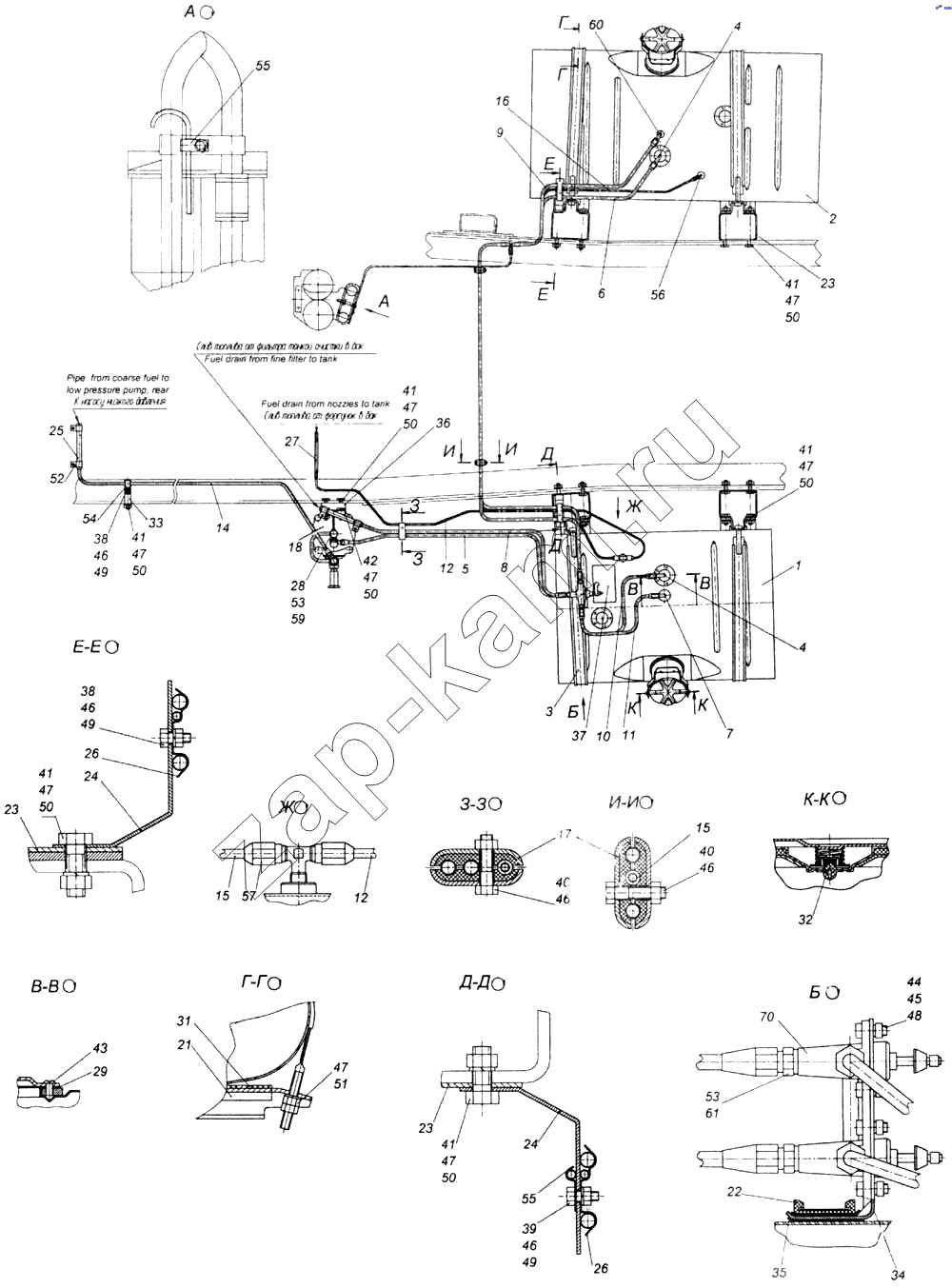

Схема/чертеж: Установка топливных баков, ФГОТ и топливопроводов / КамАЗ 4326
1
2
3
4
4
5
6
7
8
9
10
11
12
12
12
14
15
15
16
17
18
21
22
23
23
23
24
24
25
26
26
27
28
29
31
32
33
34
35
36
37
38
38
39
40
40
41
41
41
41
41
41
42
43
44
45
46
46
46
46
46
47
47
47
47
47
47
47
47
48
49
49
49
50
50
50
50
50
50
50
51
52
53
53
54
55
55
56
57
59
60
61
70
Поз. Артикул Название детали Кол-во Цена
43114-1100002-37 43114-1100002-37 Установка топливных баков, ФГОТ и топливопроводов -
1 5410-1101010-10 Бак топливный в сборе 1 -
2 5511-1101010-10 Бак топливный 1 -
3 5320-1101110-20 Хомут крепления топливного бака 4 -
4 5320-1104012 Трубка приемная с фильтром в сборе 2 -
5 43114-1104025 Трубка 1 -
6 53228-1104077-31 Трубка 1 -
7 5320-1104136 Трубка слива топлива в бак с угольником в сборе 2 -
8 43114-1104148 Трубка 1 -
9 53228-1104152-31 Трубка 1 -
10 4310-1104175-10 Трубка 1 -
11 4310-1104177 Трубка 1 -
12 53228-1104180-31 Трубка -
12 53228-1104180-32 Трубка 1 -
13 43114-1104182-31 Трубка 1 -
14 43101-1104260 Трубка 1 -
15 53228-1104273-31 Трубка 1 -
16 53228-1104280-31 Трубка 1 -
17 740.1104458 Скоба крепления топливных трубок 6 -
18 740.1105010-01 Фильтр грубой очистки топлива в сборе 1 -
21 5320-1101104-10 Кронштейн крепления топливного бака 4 -
22 5320-1101113 Прокладка 4 -
23 53205-1101118-10 Проставка 4 -
24 5320-1104083 Кронштейн крепления топливных трубопроводов 2 -
25 5320-1104102 Рукав соединительный топливопроводов 2 -
26 5320-1104119 Скоба крепления топливопроводов 3 -
27 5320-1104159 Шланг соединительный топливных трубопроводов 1 -
28 740-1104429 Наконечник 2 -
29 5320-3827013 Прокладка датчика 2 -
31 55102-1101109 Прокладка кронштейна крепления топливного бака 8 -
32 4310-1103080 Заглушка 2 -
33 43101-1104083 Кронштейн крепления топливных трубопроводов 1 -
34 4310-1104169 Кронштейн 1 -
35 4310-1104173 Трубка защитная 1 -
36 43114-1105019 Кронштейн 1 -
37 4310-3903030 Табличка инструкционная: о пользовании распределительного топливного крана 1 -
38 1/60432/21 Болт М8-6gх16 2 -
39 1/60434/21 Болт М8-6gх20 1 -
40 1/60439/21 Болт М8-6gх35 3 -
41 1/55405/21 Болт М12х1,25-6gх35 19 -
42 1/55406/21 Болт М12х1,25-6gх40 18 -
43 1/03893/01 Винт М5-6gх10 10 -
44 1/32762/01 Винт М6-6gх16 6 -
45 1/58962/11 Гайка ЕМ6-6Н 6 -
46 1/61008/11 Гайка М8х1,25-6Н 6 -
47 1/61015/11 Гайка М12х1,25-6Н 45 -
48 1/05164/73 Шайба 6 пружинная 6 -
49 1/05166/77 Шайба 8 пружинная 3 -
50 1/05170/77 Шайба 12 пружинная 21 -
51 1/05200/01 Шайба плоская 12х22х3 4 -
52 1/01688/90 Хомут 19 в сборе 4 -
53 1/02800/60 Прокладка уплотнительная 14х20х1,5 10 -
54 853923 Скоба 1 -
55 853931 Скоба 2 -
56 853965 Угольник 6 ввертный 1 -
57 864869 Тройник 6 ввертный 1 -
58 864920 Тройник 6 проходной 1 -
59 870005 Болт М14х1,5-6gх30 2 -
60 864857 Угольник ввертный 1 -
61 870963 Штуцер 6 -
70 ПП6-2-1104010ГЧ Кран ПП6-2 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
