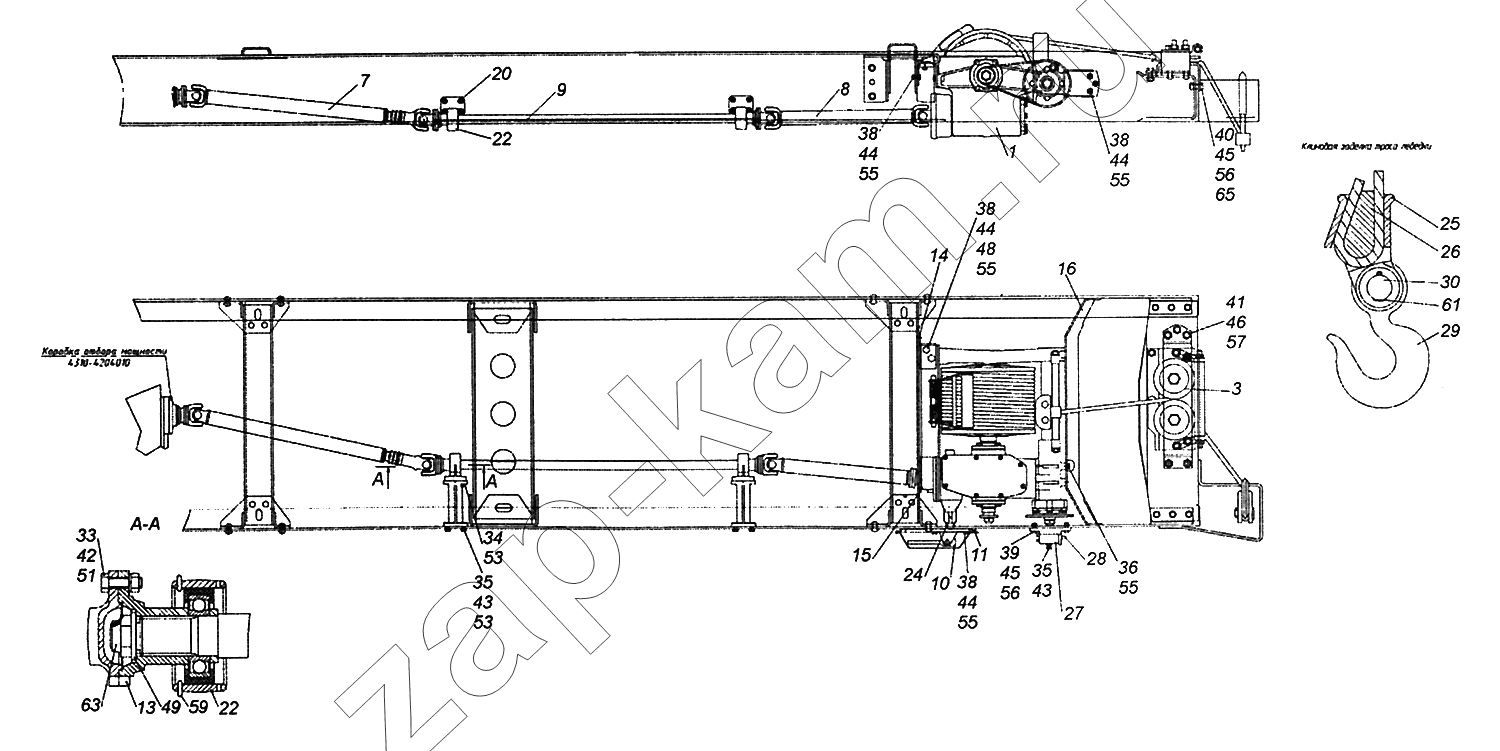

4326-4500010 Установка лебедки
/ КамАЗ 43502 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
7
8
9
10
11
13
14
15
16
20
22
22
24
25
26
27
28
29
30
33
34
35
35
36
38
38
38
38
39
40
41
42
43
43
44
44
44
44
45
45
46
48
49
51
53
53
55
55
55
55
55
56
56
57
59
61
63
65
Поз. Артикул Название детали Кол-во
1 4326-4501010 Лебедка с редуктором, поперечиной и тросоукладчиком 1;
3 4310-4501280 Ролики направляющие троса лебедки в сборе 1;
7 4326-4502010 Вал карданный передний в сборе 1;
8 4326-4502110 Вал карданный лебедки задний 1;
9 4326-4502210-01 Вал карданный промежуточный лебедки 1;
10 4310-4503100 Рычаг включения лебедки в сборе 1;
11 4326-4503108 Крышка защитная 1;
13 4310-4204074-10 Фланец промежуточного карданного вала лебедки 1;
14 4326-4501206 Кронштейн 1;
15 4326-4501207 Кронштейн передней поперечины левый 1;
16 4310-4501214 Поперечина 1;
20 4326-4502216 Кронштейн 2;
22 4310-4502217 Кронштейн 1;
24 4310-4503185 Муфта защитная штока вилки включения редуктора лебедки 1;
25 4310-4504020 Коуш 1;
26 4310-4504022 Клин 1;
27 4310-4504025 Кронштейн 1;
28 4310-4504026 Клин 1;
29 4310-4504035 Крюк 1;
30 4310-4504037 Палец 1;
33 1/60438/21 Болт М8-6gх30 16;
34 1/13069/21 Болт М10х1,25-6gх30 4;
35 1/59709/21 Болт М10х1,25-6gх35 9;
36 1/55404/21 Болт М12х1,25-6gх30 6;
38 1/55405/21 Болт М12х1,25-6gх35 23;
39 1/13905/21 Болт М16х1,25-6gх40 4;
40 1/13915/21 Болт М16х1,5-6gх45 3;
41 1/59844/21 Болт М18х1,5-6gх55 5;
42 1/61008/11 Гайка М8х1,25-6Н 12;
43 1/21647/21 Гайка М10х1,25-6Н 9;
44 1/61015/11 Гайка М12х1,25-6Н 19;
45 1/21641/21 Гайка М16х1,5-6Н 7;
46 1/21642/11 Гайка 5;
48 1/05200/01 Шайба плоская 12х22х3 10;
49 1/05204/01 Шайба плоская 21х35х4 1;
51 1/05166/77 Шайба 8 пружинная 16;
53 1/05168/77 Шайба 10 пружинная 12;
55 1/05170/77 Шайба 12 пружинная 29;
56 1/05172/77 Шайба 16 пружинная 7;
57 1/05173/77 Шайба пружинная 5;
59 1/07964/01 Шплинт разводной 3х20 2;
61 1/07985/01 Шплинт 5,7х50 1;
63 853503 Гайка фланца 1;
65 853614 Шайба плоская 16,4х35х8 3;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
