43505-8500010-70 Платформа
/ КамАЗ 43502 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

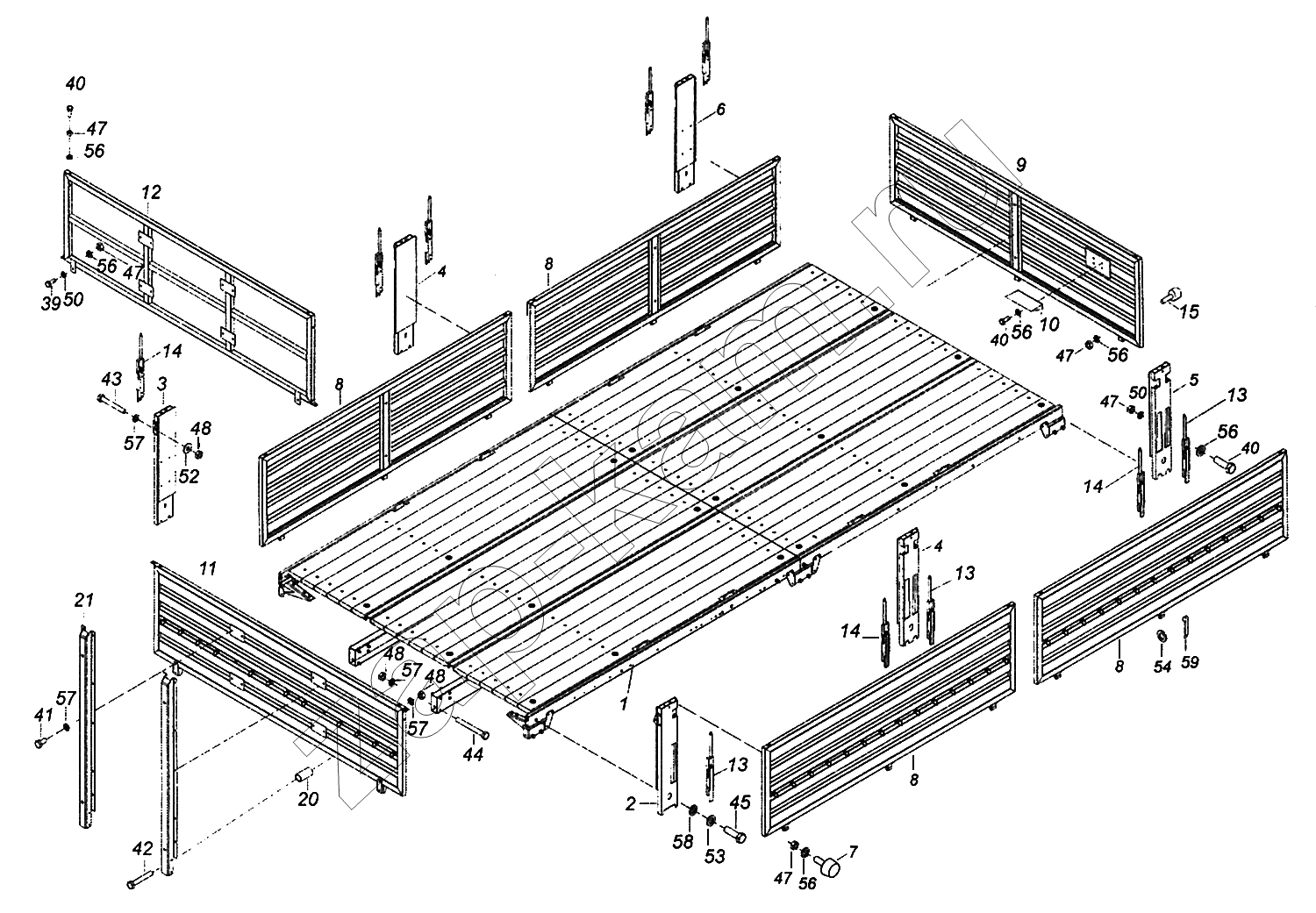

Схема/чертеж: 43505-8500010-70 Платформа / КамАЗ 43502 (Евро 4)
1
1
1
2
3
4
4
5
6
7
8
8
8
8
9
10
11
12
13
13
13
14
14
14
15
20
21
39
40
40
40
41
42
43
44
45
47
47
47
47
47
48
48
48
50
50
52
53
54
56
56
56
56
56
56
57
57
57
57
58
59
Поз. Артикул Название детали Кол-во Цена
43505-8500010-71 43505-8500010-71 Платформа 1; -
43505-8500010-70 43505-8500010-70 Платформа 1; -
1 43505-8501010-71 Основание платформы 1; -
1 43505-8501010-70 Основание платформы 1; -
2 53215-8502040-73 Стойка передняя правая 1; -
3 53215-8502041-73 Стойка передняя левая 1; -
4 53215-8502060-73 Стойка средняя 2; -
5 53215-8502070-73 Стойка задняя правая 1; -
6 53215-8502071-73 Стойка задняя левая 1; -
7 53215-8502090-70 Буфер ограничительный 8; -
8 65117-8502110-73 Борт боковой №2 4; -
9 53215-8503010-73 Борт задний 1; -
10 6350-8503040-70 Подножка 1; -
11 53215-8504010-73 Борт передний 1; -
12 53215-8504140-70 Надставка переднего борта 1; -
13 53215-8505028-73 Запор бортов правый 5; -
14 53215-8505029-73 Запор бортов левый 5; -
15 5320-5001106 Буфер рессоры задней подвески кабины в сборе 2; -
20 53215-8504030-70 Втулка усилителя переднего борта 4; -
21 53215-8504031-70 Усилитель переднего борта 2; -
39 210385 Болт М8-6gх50 ОСТ 37.001.106-75 2; -
40 1\60434\21 Болт М8-6gx20 24; -
41 1\59705\21 Болт М10x1 25-6gx20 16; -
42 1\13437\21 Болт М10x1,25-6gx65 4; -
43 853066 Болт М10х1,25-6gх75 2; -
44 1\59716\21 Болт М10х1,25-6gх90 4; -
45 1\14083\21 Болт М14x1,5-6gx35 18; -
47 1\61008\11 Гайка М8-6Н 32; -
48 1\21647\11 Гайка М10х1,25-6Н 10; -
50 1\05196\01 Шайба плоская 8x17 22; -
52 1\26468\01 Шайба плоская 10x25 2; -
53 1\05201\01 Шайба плоская 14x26 18; -
54 1\05202\01 Шайба плоская 16x28 5; -
56 1\05166\77 Шайба пружинная 8 36; -
57 1\05168\77 Шайба пружинная 10 26; -
58 1\05171\77 Шайба пружинная 14 18; -
59 1\07346\01 Шплинт 3x30 5; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
