7406.3509003-03 Установка компрессора
/ КамАЗ 43502 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

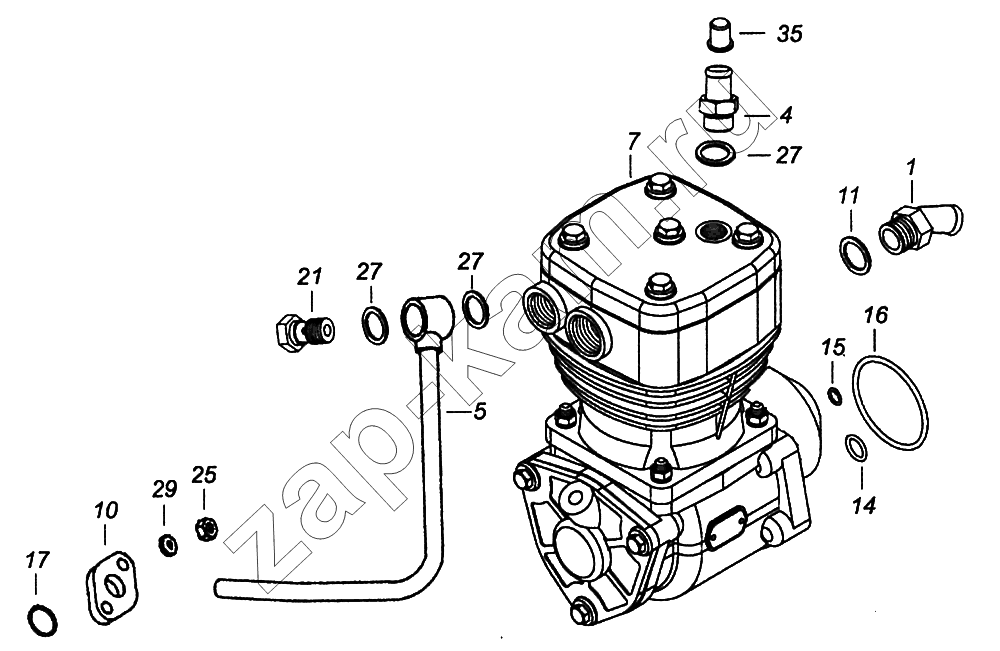

Схема/чертеж: 7406.3509003-03 Установка компрессора / КамАЗ 43502 (Евро 4)
1
4
4
4
5
7
10
11
14
15
16
17
21
25
27
27
27
29
35
Поз. Артикул Название детали Кол-во Цена
1 7408.3509273 Штуцер 1; -
4 7406.3509274 Штуцер 1; -
4 5320-3506093-20 Ниппель 1; -
5 7406.3509290-20 Труба подвода охлаждающей жидкости к компрессору 1; -
7 53205-3509015-20 Компрессор 1; -
10 740.3509294 Фланец трубки 1; -
11 740.3509301 Прокладка 1; -
14 53205-3509320 Кольцо уплотнительное 1; -
15 53205-3509322 Кольцо уплотнительное 1; -
16 53205-3509324 Кольцо уплотнительное 1; -
17 740.3509340 Кольцо уплотнительное 1; -
21 5325-3408203 Болт М16х1,5 поворотный 2; -
25 1/58962/21 Гайка М6-6Н 2; -
27 1/02570/60 Прокладка 16,2х22х1,5 4; -
29 1/05164/73 Шайба 6 пружинная 2; -
35 870830 Заглушка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
