  5. 100-3515010 Клапан защитный одинарный

100-3515010 Клапан защитный одинарный
/ КамАЗ 5308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

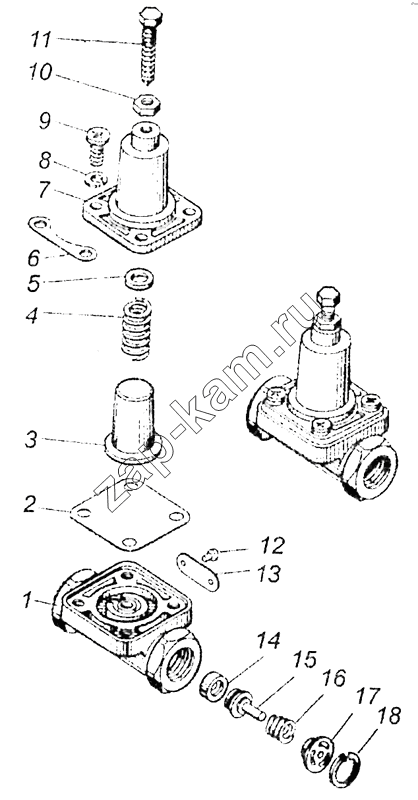

Схема/чертеж: 100-3515010 Клапан защитный одинарный / КамАЗ 5308 (Евро 3)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 100-3515020 Корпус 1; -
2 100-3515028 Мембрана клапана 1; -
3 100-3515030 Поршень 1; -
4 100-3515032 Пружина 1; -
5 100-3515034 Тарелка пружины 1; -
6 100-3515049 Табличка 1; -
7 100-3515040 Крышка 1; -
8 305887 Шайба 6 пружинная 4; -
9 302209 Винт М6-6g 4; -
10 250510 Гайка М8-6Н 1; -
11 302204 Винт 1; -
12 304183 Заклепка пустотелая 2; -
13 100-3512099 Табличка 1; -
14 100-3515023 Кольцо клапана 1; -
15 100-3515022 Корпус клапана 1; -
16 100-3515025 Пружина 1; -
17 100-3515026 Втулка 1; -
18 307758 Кольцо упорное 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
