5308-8500008-20 Установка платформы
/ КамАЗ 5308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

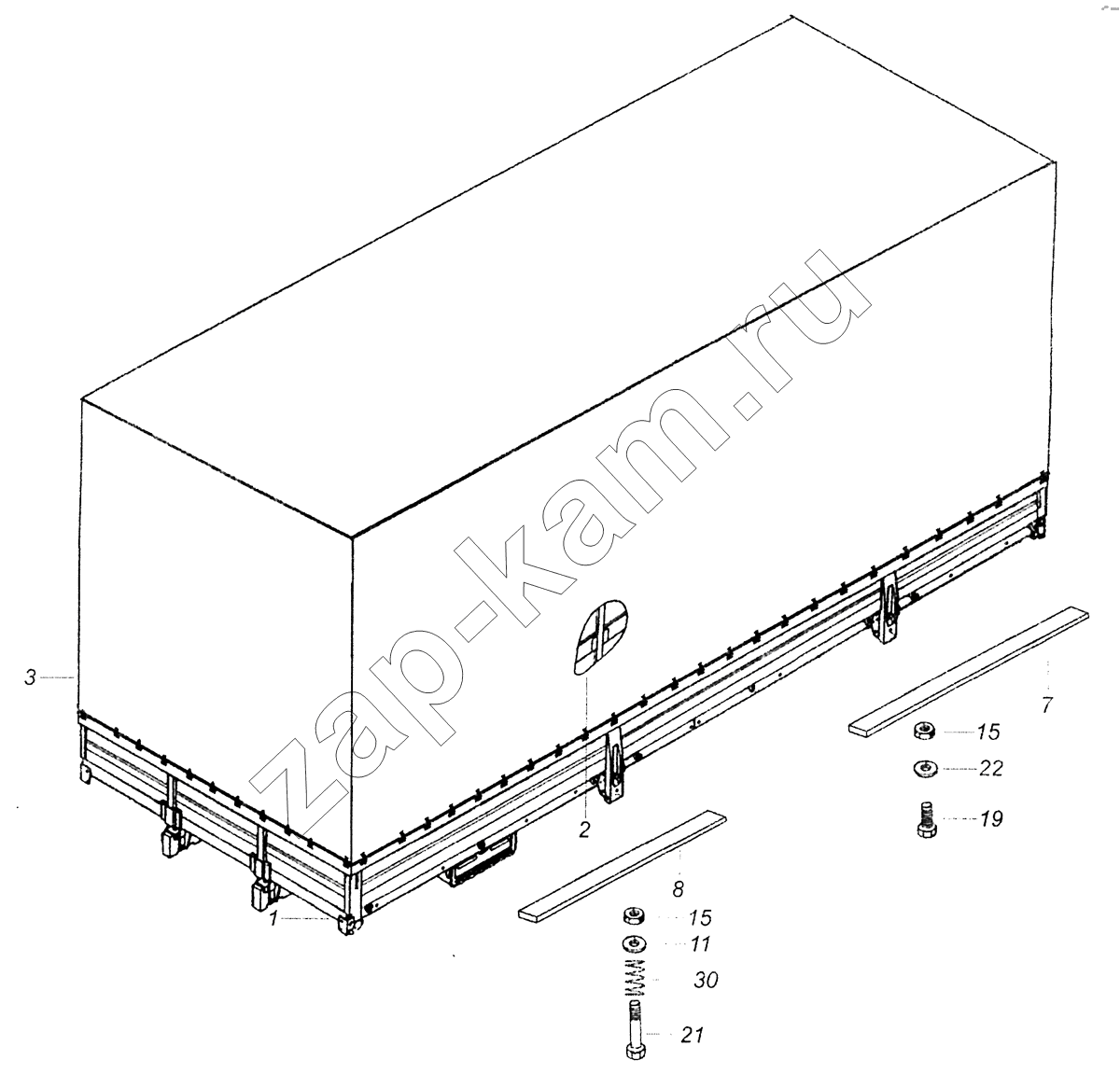

Схема/чертеж: 5308-8500008-20 Установка платформы / КамАЗ 5308 (Евро 3)
1
2
3
7
8
11
15
15
19
21
22
30
Поз. Артикул Название детали Кол-во Цена
5308-8500008-20 5308-8500008-20 Установка платформы 1; -
5308-8500008-23 5308-8500008-23 Установка платформы 1; -
1 5308-8500010-20 Платформа 1; -
2 5308-8508008-70 Каркас тента 1; -
3 5308-8508012-70 Установка тента 1; -
7 43501-8501019-70 Прокладка лонжерона 2; -
8 5308-8501019-70 Прокладка лонжерона 2; -
11 43501-8500109-81 Шайба крепления платформы 16; -
15 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97 32; -
19 1/58405/31 Болт М16х1,5-6gх50 24; -
21 1/58643/31 Болт М16х1,5-6gх130 8; -
22 1/05202/01 Шайба плоская 16,8х28х3 56; -
30 6606-8516033 Пружина крепления платформы 8; -
