5308-8500010-10 Платформа
/ КамАЗ 5308 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

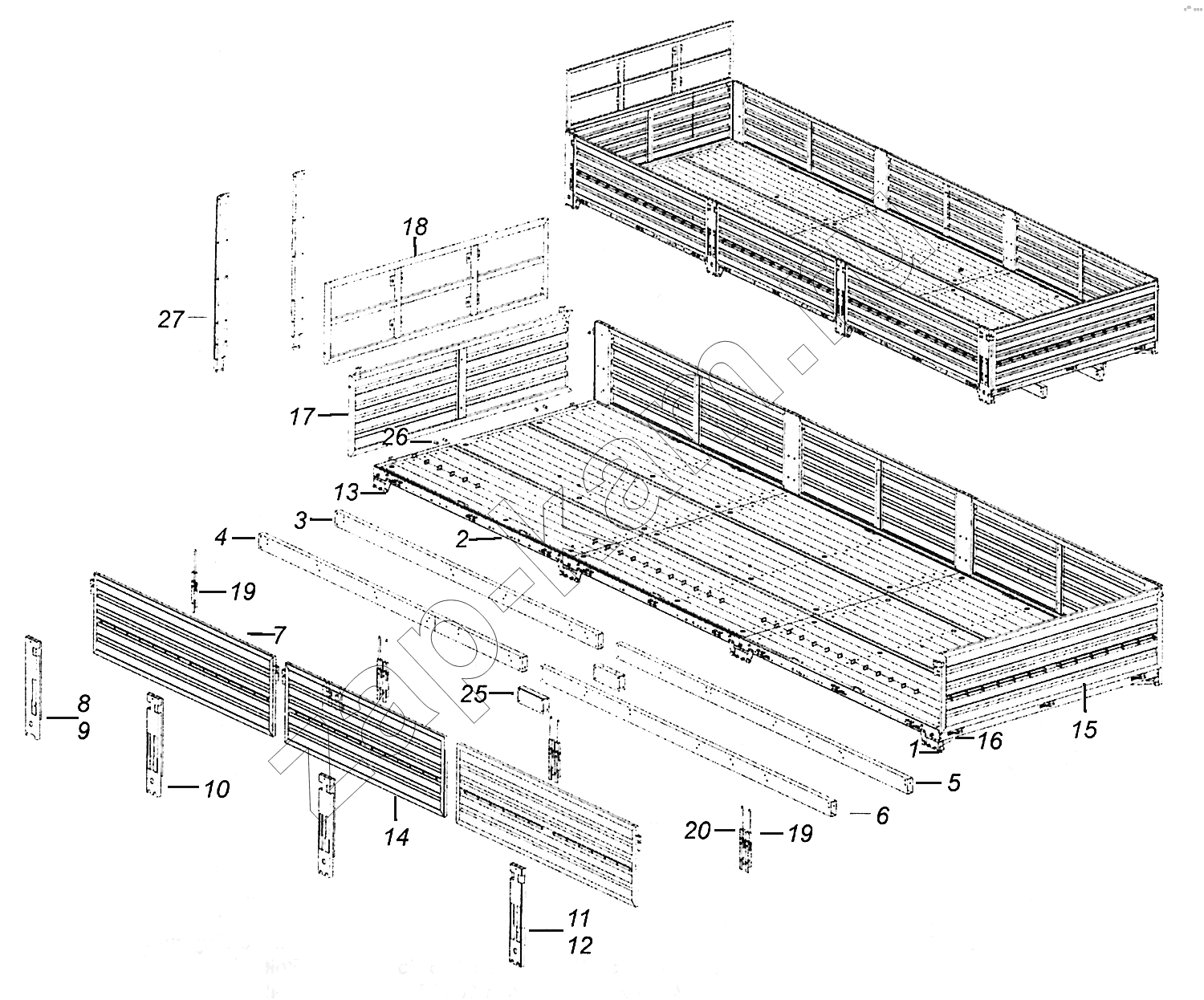

Схема/чертеж: 5308-8500010-10 Платформа / КамАЗ 5308 (Евро 4)
1
2
3
3
3
4
4
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
25
26
27
Поз. Артикул Название детали Кол-во Цена
5308-8500010-10 5308-8500010-10 Платформа 1; -
5308-8500010-10 5308-8500010-10 Платформа 1; -
1 5320-5001106 Буфер рессоры задней подвески кабины в сборе 2; -
2 5308-8501010-10 Основание платформы 1; -
3 5308-8501022-10 Брус продольный передний правый 1; -
3 53082-8501022-10 Брус продольный передний правый 1; -
4 5308-8501023-10 Брус продольный передний левый 1; -
4 53082-8501023-10 Брус продольный передний левый 1; -
5 5308-8501026-10 Брус продольный задний правый 1; -
5 53082-8501026-10 Брус продольный задний левый 1; -
6 5308-8501027-10 Брус продольный задний левый 1; -
6 53082-8501027-10 Брус продольный задний левый 1; -
7 65117-8502010-73 Борт боковой №1 4; -
8 53215-8502040-73 Стойка передняя правая 1; -
9 53215-8502041-73 Стойка передняя левая 1; -
10 53215-8502060-73 Стойка средняя 4; -
11 53215-8502070-73 Стойка задняя правая 1; -
12 53215-8502071-73 Стойка задняя левая 1; -
13 53215-8502090-70 Буфер ограничительный 12; -
14 65117-8502110-73 Борт боковой №2 2; -
15 53215-8503010-73 Борт задний 1; -
16 6350-8503040-70 Подножка 1; -
17 5308-8504010-70 Борт передний 1; -
18 5308-8504140-70 Надставка переднего борта 1; -
19 53215-8505028-73 Запор бортов правый 7; -
20 53215-8505029-73 Запор бортов левый 7; -
25 53215-8501035-70 Скоба соединительная 2; -
26 53215-8504030-70 Втулка усилителя переднего борта 4; -
27 53215-8504031-70 Усилитель переднего борта 2; -
29 210385 Болт М8-6gх50 ОСТ 37.001.106-75 2; -
30 1/60434/21 Болт М8-6gх20 32; -
31 1/59705/21 Болт М10х1,25-6gх20 16; -
32 1/13437/21 Болт М10х1,25-6gх65 4; -
33 1/59716/21 Болт М10х1,25-6gх90 60; -
34 1/14083/21 Болт М14х1,5-6gх35 24; -
35 853066 Болт М10х1,25-6gх75 2; -
41 1/61008/11 Гайка М8х1,25-6Н 44; -
42 1/21647/11 Гайка М10х1,25-6Н 66; -
45 1/05196/01 Шайба плоская 8х17 30; -
46 1/26386/01 Шайба плоская 10,6х18х2 56; -
47 1/26468/01 Шайба плоская 10,2х25х2 2; -
48 1/05201/01 Шайба плоская 14,8х26х3 24; -
49 1/05202/01 Шайба плоская 16,8х28х3 7; -
56 1/05166/77 Шайба 8 пружинная 48; -
57 1/05168/77 Шайба 10 пружинная 82; -
58 1/05171/77 Шайба 14 пружинная 24; -
60 1/07346/01 Шплинт разводной 3х30 7; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
