Делитель передач с управлением в сборе
/ КамАЗ 5320

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

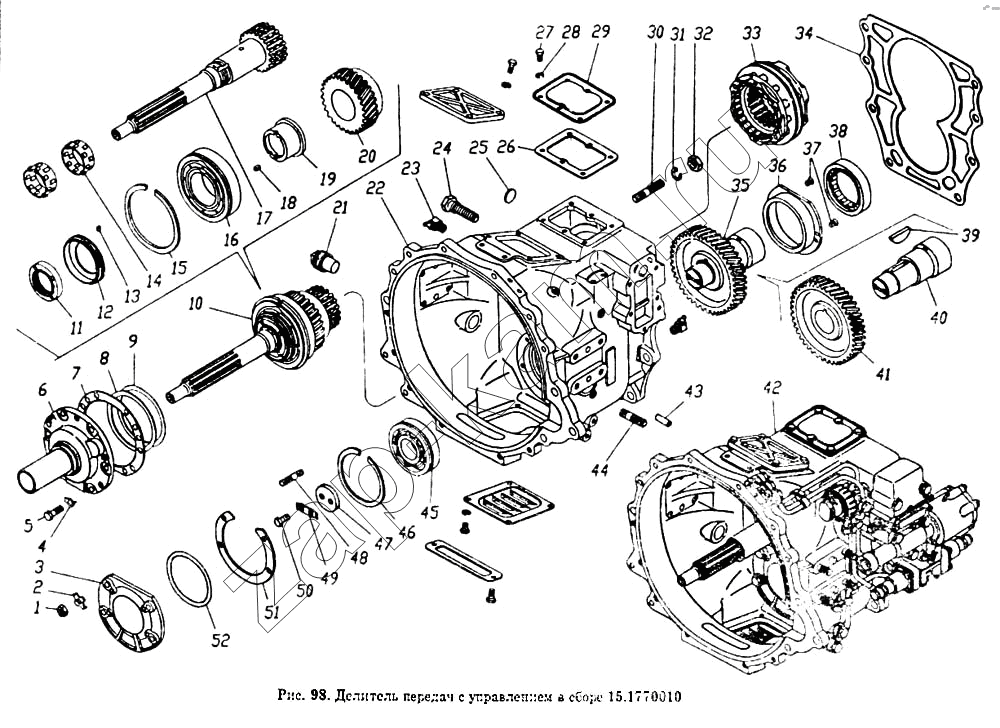

Схема/чертеж: Делитель передач с управлением в сборе / КамАЗ 5320
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
Поз. Артикул Название детали 8) Модель 15 Цена
15.1770032 15.1770032 Картер 1 -
15.1770174 15.1770174 Каретка синхронизатора 1 -
864711 864711 Шарик-фиксатор БV7.938 мм 6 -
14.1701170 14.1701170 Пружина фиксатора синхронизатора 6 -
15.1770178 15.1770178 Палец блокирующий 6 -
15.1770176 15.1770176 Кольцо фрикционное 2 -
15.1770182 15.1770182 Палец фиксирующий 6 -
1 1/61015/11 Гайка М12х1,25-6Н 4 -
2 870856 Шайба замковая 12,3 4 -
3 15.1770244 Крышка переднего подшипника промежуточного вала 1 -
4 870851 Шайба замковая 10 6 -
5 1/13069/21 Болт М10х1,25-6gх30 6 -
6 14.1701039 Крышка подшипника первичного вала в сборе 1 по запросу - 3 950 ₽
7 14.1701042 Прокладка крышки первичного вала 1 -
8 14.1701035 Прокладка регулировочная -
9 14.1701036 Прокладка регулировочная -
10 15.1770040 Вал первичный в сборе 1 по запросу
11 870512 Гайка специальная М52х2-Л-6Н 1 -
12 15.1770092 Кольцо маслонагнетающее первичного вала 1 -
13 870767 Штифт 4х12 1 -
14 15.1770064-01 Подшипник роликовый радиальный в сборе 2 -
14 664913Е Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец 2 400 ₽
15 14.1701034 Кольцо стопорное 1 -
16 15.1770084-01 Подшипник шариковый 1 -
16 170314Л Подшипник шариковый радиальный однорядный ГОСТ 520-89 1 -
17 15-1770044 Вал первичный делителя 1 по запросу
18 870801 Шпонка призматическая 6х8х13 1 -
19 15.1770086 Втулка заднего подшипника первичного вала 1 -
20 15-1770050 Шестерня в сборе 1 по запросу
21 14.1701306 Пробка сливная с магнитом в сборе 1 -
22 15.1770030 Картер делителя передач со втулками в сборе 1 73 120 ₽
23 870840 Масленка КГ/8" 45 (45916751064) 3 -
24 14.1701350 Рым-болт 1 -
25 1/01592/06 Заглушка 28 1 -
26 15.1770038 Крышка люка картера делителя передач 1 -
27 1/60432/21 Болт М8-6gх16 6 -
28 1/05166/73 Шайба 8 пружинная 6 -
29 15.1770036 Крышка люка картера делителя передач 1 -
30 1/18006/31 Шпилька картера М16х1,5х22х45 8 -
31 1/05172/77 Шайба 16 пружинная 8 -
32 1/21641/21 Гайка М16х1,5-6Н 8 -
33 15-1770160 Синхронизатор делителя передач в сборе 1 по запросу - 7 830 ₽
34 15.1770034 Прокладка картера делителя передач 1 -
35 15.1770210 Вал промежуточный в сборе 1 19 350 ₽
36 15.1770256 Гнездо заднего подшипника промежуточного вала 1 3 820 ₽
37 1/33013/01 Винт М6-6gх16 2 -
38 292213К1М Подшипник роликовый 1 -
38 15.1770254 Подшипник роликовый 1 -
39 870823 Шпонка сегментная 10х17х55 1 -
40 15-1770214 Вал промежуточный делителя передач 2 -
41 15-1770216 Шестерня промежуточного вала 1 -
42 15.1770010 Делитель передач с управлением в сборе 1
43 1/04830/11 Штифт 12х35 4 -
44 1/18004/21 Шпилька М16х1,5х22х35 8 -
45 15.1770234-01 Подшипник 1 -
46 15.1770236 Кольцо упорное переднего подшипника 1 -
47 15.1770238 Шайба упорная 1 -
48 1/35301/21 Шпилька М12х1,25х18х30 4 -
49 15.1770239 Планка стопорная 1 -
50 1/55404/33 Болт М12х1,25-6gх30 2 -
51 15.1770248 Прокладка крышки переднего подшипника промежуточного вала 1 -
52 15.1770246 Кольцо уплотнительное крышки подшипника 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
