Гидроцилиндр опрокидывающего механизма 5511-8603010
/ КамАЗ 5320

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

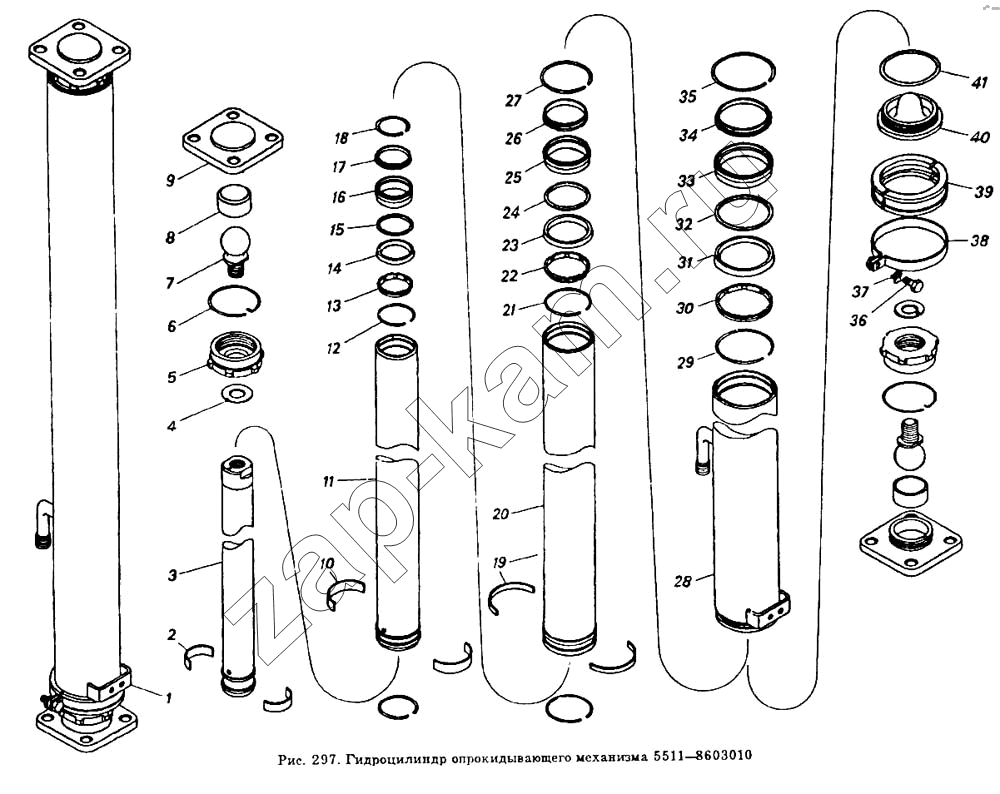

Схема/чертеж: Гидроцилиндр опрокидывающего механизма 5511-8603010 / КамАЗ 5320
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Поз. Артикул Название детали 5) КамАЗ 5511 Цена
551107-8603010 551107-8603010 Гидроцилиндр в сборе 1 -
15.8603553-11 15.8603553-11 Вкладыш 1 -
1 5511-8603010 Гидроцилиндр в сборе 1 -
2 5511-8603281 Полукольцо 2 -
3 5511-8603125 Плунжер 1 -
4 5511-8603154 Шайба стопорная 2 -
5 5511-8603098 Гайка 2 -
6 5511-8603077 Кольцо стопорное 2 -
7 5511-8603147 Головка шаровая 2 -
8 15.8603553.10 Вкладыш 1 -
9 5511-8603146 Опора гидроцилиндра 2 -
10 5511-8603282 Полукольцо 2 -
11 5511-8603104-20 Плунжер 1 -
12 12.8603407 Кольцо упорное 2 -
13 12.8603405 Проставка 1 -
14 12.8603403 Манжета 1 -
15 12.8603406 Кольцо защитное 1 -
16 12.8603401-20 Направляющая 1 -
17 12.8603404 Чистильщик 1 -
18 12.8603408 Кольцо разрезное 1 -
19 5511-8603283 Полукольцо 2 -
20 5511-8503103-20 Плунжер 1 -
21 13.8603407 Кольцо упорное 2 -
22 13.8603405 Проставка 1 -
23 13.8603403 Манжета 1 -
24 13.8603406 Кольцо защитное 1 -
25 13.8603401-20 Направляющая 1 -
26 13.8603404 Чистильщик 1 -
27 13.8603408 Кольцо разрезное 1 -
28 5511-8603015-30 Корпус гидроцилиндра 1 -
29 14.8603407 Кольцо упорное 1 -
30 14.8603405 Проставка 1 -
31 14.8603403 Манжета 1 -
32 14.8603406 Кольцо защитное 1 -
33 14.8603401-20 Направляющая 1 -
34 14.8603404 Чистильщик 1 -
35 14.8603408 Кольцо разрезное 1 -
36 1/59707/21 Болт М10х1,25-6gх25 1 -
37 870851 Шайба замковая 10 1 -
38 5511-8603050 Хомут 1 -
39 5511-8603026 Полукольцо обоймы 2 -
40 5511-8603024 Днище гидроцилиндра 1 -
41 Кольцо 094-100-36-2-2 Кольцо 094-100-36-2-2 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
