Устройство тягово-сцепное
/ КамАЗ 5320

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

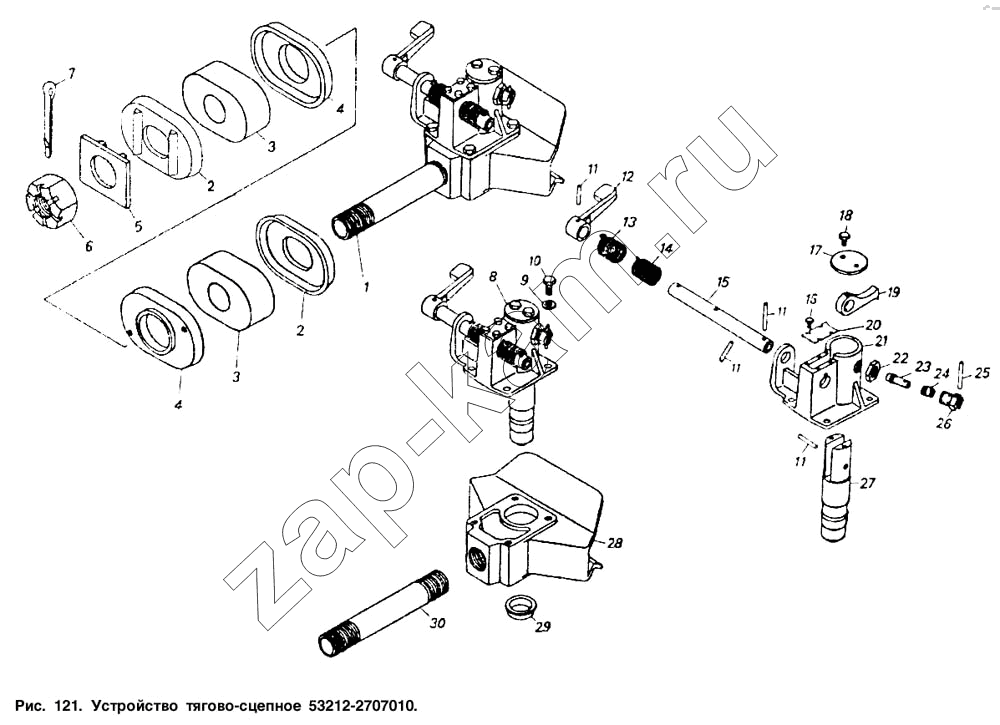

Схема/чертеж: Устройство тягово-сцепное / КамАЗ 5320
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Поз. Артикул Название детали 2) КамАЗ 53212 Цена
53212-2707036 53212-2707036 Предохранитель в сборе 1 -
53212-2707012 53212-2707012 Ловитель в сборе 1 -
1 53212-2707010 Устройство тягово-сцепное в сборе 1 -
2 53212-2707228 Фланец буфера передний 2 -
3 53212-2707225 Буфер 2 -
4 53212-2707229 Фланец буфера задний 2 -
5 53212-2707231 Фланец упорный 1 -
6 53212-2707243 Гайка 1 -
7 1/07979/01 Шплинт 5,7х60 1 -
8 53212-2707022 Механизм исполнительный в сборе 1 -
9 1/05200/01 Шайба плоская 12х22х3 4 -
10 1/59707/21 Болт М10х1,25-6gх25 4 -
11 53212-2707045 Штифт 4 -
12 53212-2707033 Ручка 1 -
13 53212-2707034 Пружина левая 1 -
14 53212-2707035 Пружина правая 1 -
15 53212-2707032 Ось рычага 1 -
16 1/09020/21 Болт М6-6gх12 4 -
17 53212-2707041 Крышка шкворня 1 -
18 1/38256/21 Болт М8-6gх16 с пружинной шайбой в сборе 2 -
19 53212-2707031 Рычаг 1 -
20 53212-2707040 Крышка корпуса 1 -
21 53212-2707024 Корпус исполнительного механизма 1 -
22 1/07269/11 Гайка М24х1,5-6Н 1 -
23 53212-2707039 Предохранитель саморасцепки 1 -
24 53212-2707038 Пружина предохранителя 1 -
25 53212-2707042 Штифт 1 -
26 53212-2707037 Корпус предохранителя 1 -
27 53212-2707030 Клин 1 -
28 53212-2707014 Корпус ловителя 1 -
29 53212-2707021 Седло 1 -
30 53212-2707015 Хвостовик 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
