Установка проводов на шасси
/ КамАЗ 53228, 65111

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

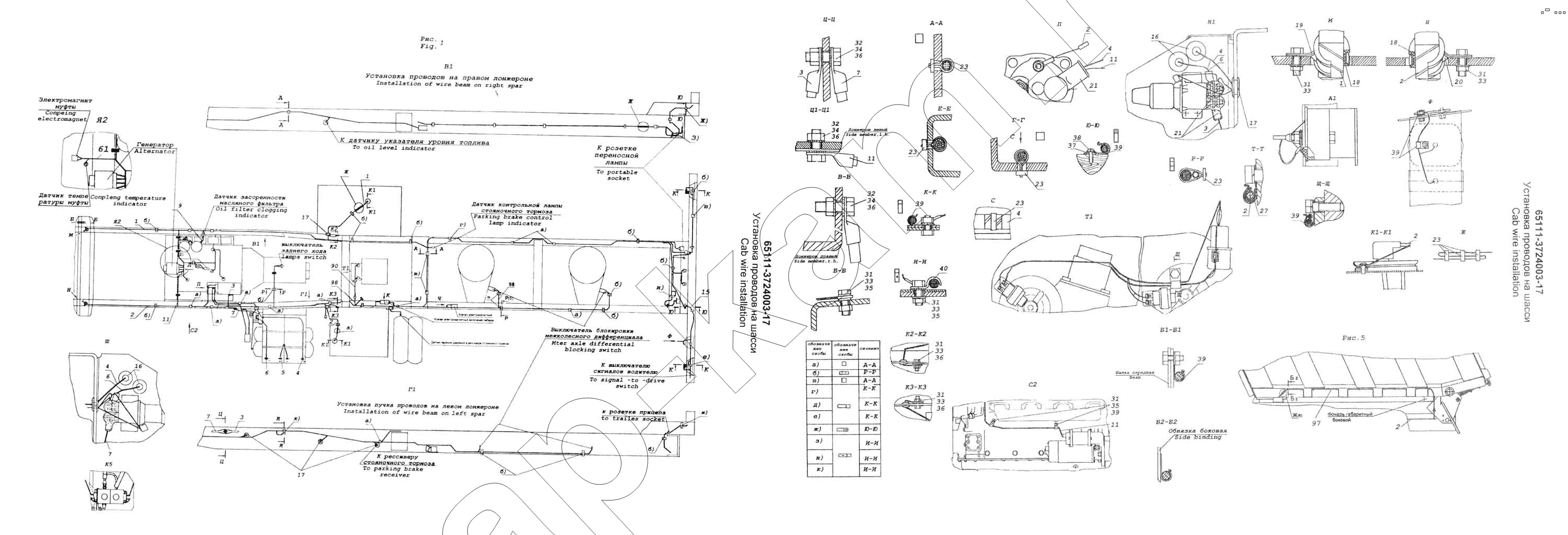

Схема/чертеж: Установка проводов на шасси / КамАЗ 53228, 65111
65111-3724003-17
65111-3724003-17
1
1
1
2
2
2
2
2
2
3
3
3
3
4
4
4
4
4
5
6
6
6
7
7
7
7
11
11
11
11
15
16
17
17
17
18
18
19
20
21
21
23
23
23
23
23
23
27
31
31
31
31
31
31
31
32
32
32
33
33
33
33
33
33
34
34
34
35
35
35
36
36
36
36
36
37
39
39
39
39
39
39
40
90
97
Поз. Артикул Название детали Кол-во Цена
65111-3724003-17 65111-3724003-17 Установка проводов на шасси -
1 65111-3724044-17 Пучок проводов задний правый 1 -
2 65111-3724045-17 Пучок проводов задний левый 1 -
3 5511-3724098 Провод выключатель "массы"-рама 1 -
4 4310-3724092 Провод аккумуляторная батарея-стартер 1 -
5 5320-3724094 Провод-перемычка между аккумуляторными батареями 1 -
6 5320-3724096 Провод аккумуляторная батарея-выключатель массы 1 -
7 4310-3724098 Провод выключателя «массы» и рамы 1 -
11 5350-3724300 Провод цепи заряда АКБ в сборе 1 -
15 65115-3724078-04 Пучок проводов задних фонарей 1 -
16 5320-3703300 Втулка проходная проводов 2 -
17 5320-3703301 Втулка проходная 4 -
18 5320-3724047 Втулка уплотнительная держателя пучков проводов 2 -
19 5320-3724048 Держатель заднего правого пучка проводов 1 -
20 5320-3724049 Держатель заднего левого пучка проводов 1 -
21 5320-3724055 Колпачок защитный наконечника проводов 3 -
22 5320-3724680 Хомут крепления провода 8 -
23 4310-3724228 Прокладка уплотнительная 1 -
27 740.1022860 Амортизатор 1 -
31 1/60436/21 Болт М8-6gх25 15 -
32 1/55405/21 Болт М12х1,25-6gх35 2 -
33 1/38322/01 Гайка М8-6Н 9 -
34 1/61015/11 Гайка М12х1,25-6Н 2 -
35 1/06156/73 Шайба 8 зубчатая 8 -
36 1/06158/71 Шайба зубчатая 12 4 -
37 1/05194/01 Шайба плоская 6х12х1,5 2 -
39 853936 Штуцер проходной 8 -
40 853938 Скоба 8 -
90 43101-3724045-99 Пучок проводов датчиков 1 -
97 65115-3724073-04 Пучок проводов габаритных фонарей 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
