Установка топливного бака ФГОТ и топливопроводов
/ КамАЗ 53228, 65111

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

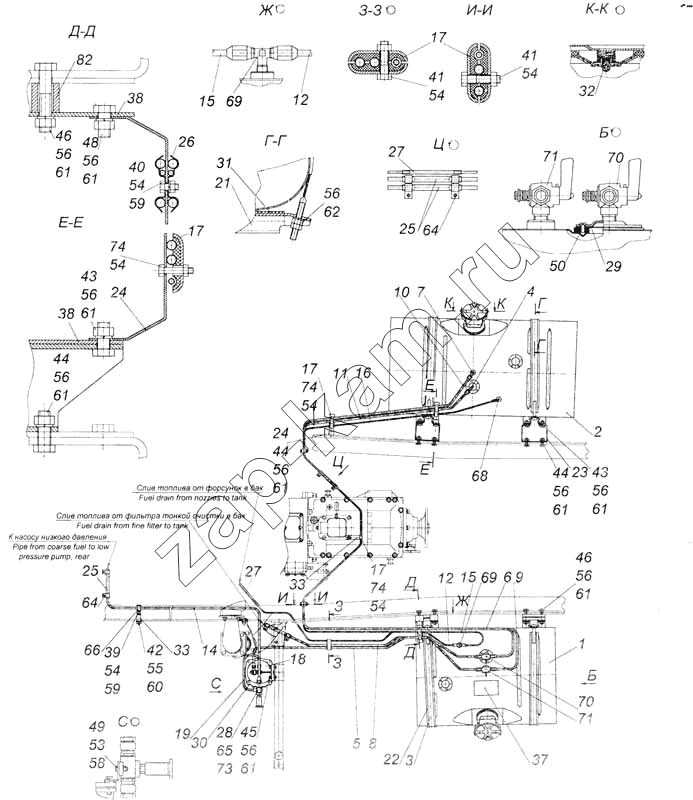

Схема/чертеж: Установка топливного бака ФГОТ и топливопроводов / КамАЗ 53228, 65111
65111-1100004-20
1
2
3
4
5
6
7
8
9
10
11
12
12
14
15
15
16
17
17
17
17
18
19
21
22
23
24
24
25
25
26
27
27
28
29
30
31
33
33
37
38
38
39
40
41
41
42
43
43
44
44
44
45
46
46
48
49
50
53
54
54
54
54
54
54
54
55
56
56
56
56
56
56
56
56
56
56
58
59
59
60
61
61
61
61
61
61
61
61
61
62
64
64
65
66
68
69
69
70
70
71
71
73
74
74
74
82
Поз. Артикул Название детали Кол-во Цена
65111-1100004-20 65111-1100004-20 Установка топливного бака ФГОТ и топливопроводов -
1 5410-1101010-10 Бак топливный в сборе 1 -
2 5511-1101010-10 Бак топливный 1 -
3 5320-1101110-20 Хомут крепления топливного бака 4 -
4 5320-1104012 Трубка приемная с фильтром в сборе 1 -
5 65111-1104025-10 Трубка 1 -
6 65111-1104077-20 Трубка 1 -
7 5320-1104136 Трубка слива топлива в бак с угольником в сборе 1 -
8 53228-1104148-33 Трубка 1 -
9 65111-1104152-20 Трубка 1 -
10 65111-1104154-20 Трубка 1 -
11 65111-1104079-20 Трубка 1 -
12 53228-1104180-31 Трубка 1 -
14 65111-1104260 Трубка 1 -
15 65111-1104280-10 Трубка 1 -
16 65111-1104282-20 Трубка 1 -
17 740.1104458 Скоба крепления топливных трубок 9 -
18 740.1105010-01 Фильтр грубой очистки топлива в сборе 1 -
19 7406.1105166-20 Трубка подводящая насоса предпусковой прокачки топлива в сборе 1 -
20 53205-1101118-20 Проставка 3 -
21 5320-1101104-10 Кронштейн крепления топливного бака 4 -
22 5320-1101113 Прокладка 4 -
23 55111-1101106-80 Проставка 2 -
24 5320-1104083 Кронштейн крепления топливных трубопроводов 3 -
25 5320-1104102 Рукав соединительный топливопроводов 4 -
26 5320-1104119 Скоба крепления топливопроводов 2 -
27 5320-1104159 Шланг соединительный топливных трубопроводов 2 -
28 740.1104429 Наконечник 2 -
29 5320-3827013 Прокладка датчика 2 -
30 7406.1105002 Кронштейн 1 -
31 55102-1101109 Прокладка кронштейна крепления топливного бака 8 -
33 43101-1104083 Кронштейн крепления топливных трубопроводов 2 -
37 4310-3903030 Табличка инструкционная: о пользовании распределительного топливного крана 1 -
38 5320-1101104-12 Кронштейн крепления топливного бака 1 -
39 1/60432/21 Болт М8-6gх16 1 -
40 1/60434/21 Болт М8-6gх20 1 -
41 1/60439/21 Болт М8-6gх35 3 -
42 1/59707/21 Болт М10х1,25-6gх25 1 -
43 1/55404/21 Болт М12х1,25-6gх30 8 -
44 1/55406/21 Болт М12х1,25-6gх40 9 -
45 1/55405/21 Болт М12х1,25-6gх35 2 -
46 1/55411/21 Болт М12х1,25-6gх65 8 -
48 1/55403/21 Болт М12х1,25-6gх25 1 -
49 1/09024/21 Болт М6-6gх20 2 -
50 1/03893/01 Винт М5-6gх10 10 -
53 1/58962/11 Гайка ЕМ6-6Н 2 -
54 1/61008/11 Гайка М8х1,25-6Н 8 -
55 1/21647/11 Гайка М10х1,25-6Н 1 -
56 1/61015/11 Гайка М12х1,25-6Н 37 -
58 1/05164/73 Шайба 6 пружинная 2 -
59 1/05166/77 Шайба 8 пружинная 2 -
60 1/05168/77 Шайба 10 пружинная 1 -
61 1/05170/77 Шайба 12 пружинная 28 -
62 1/05200/01 Шайба плоская 12х22х3 4 -
64 1/01688/90 Хомут 19 в сборе 8 -
65 1/02800/60 Прокладка уплотнительная 14х20х1,5 4 -
66 853923 Скоба 1 -
68 853965 Угольник 6 ввертный 1 -
69 864869 Тройник 6 ввертный 1 -
70 5410-1104012 Трубка приемная с фильтром в сборе 1 -
71 5410-1104136 Трубка слива топлива в бак с угольником в сборе 1 -
73 870005 Болт М14х1,5-6gх30 2 -
74 1/60438/21 Болт М8-6gх30 3 -
82 55105-1101119 Проставка 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
