53205-1109003 Установка воздухозаборника
/ КамАЗ 53229 (Евро 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

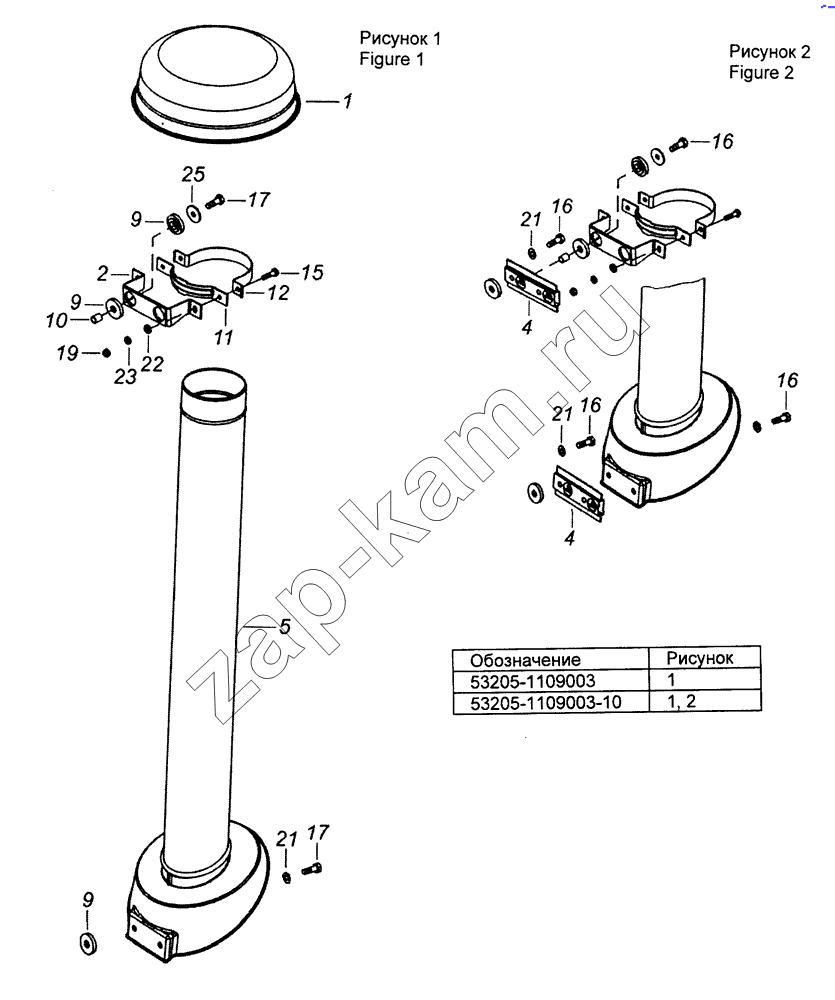

Схема/чертеж: 53205-1109003 Установка воздухозаборника / КамАЗ 53229 (Евро 2)
1
2
4
4
5
9
9
9
10
11
12
15
16
16
16
16
17
17
19
21
21
21
22
23
25
Поз. Артикул Название детали Кол-во Цена
53205-1109003-10 53205-1109003-10 Воздухозаборник 1; -
53205-1109003 53205-1109003 Установка воздухозаборника 1; -
1 5320-1109384-01 Колпак трубы воздухозаборника в сборе 1; -
2 5320-1109390-10 Кронштейн крепления трубы воздухосборника верхний в сборе 1; -
4 65115-1109432 Кронштейн переходной (сварка) 2; -
5 4310-1109440 Труба воздухозаборника 1; -
9 5320-1109399 Амортизатор крепления трубы воздухозаборника 6; -
10 5320-1109401 Втулка распорная амортизатора 2; -
11 5320-1109403-10 Полухомут передний 1; -
12 5320-1109405 Полухомут задний 1; -
15 1/60438/21 Болт М8-6gх30 2; -
16 1/59705/21 Болт М10х1,25-6gх20 6; -
17 1/13069/21 Болт М10х1,25-6gх30 4; -
19 1/61008/11 Гайка М8х1,25-6Н 2; -
21 1/26014/73 Шайба 10 волнистая 2; -
22 1/05196/01 Шайба плоская 8х17 2; -
23 1/05166/77 Шайба 8 пружинная 2; -
25 1/26443/01 Шайба плоская 10х35х3 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
